【導讀】驅車行駛在城市的大街上時
，環顧一下四周
，您會看到越來越多的全色 LED 標牌及留言板出現在商店、飯店和辦公大樓的外牆上。隨著 LED 矩(ju)陣(zhen)顯(xian)示(shi)係(xi)統(tong)產(chan)量(liang)的(de)快(kuai)速(su)增(zeng)長(chang)，廣(guang)告(gao)標(biao)牌(pai)現(xian)在(zai)可(ke)提(ti)供(gong)商(shang)店(dian)老(lao)板(ban)可(ke)承(cheng)受(shou)的(de)價(jia)格(ge)。為(wei)了(le)支(zhi)持(chi)這(zhe)一(yi)需(xu)求(qiu)，我(wo)們(men)正(zheng)在(zai)努(nu)力(li)開(kai)發(fa)新(xin)技(ji)術(shu)，進(jin)一(yi)步(bu)優(you)化(hua)可(ke)實(shi)現(xian)這(zhe)些(xie)顯(xian)示(shi)屏(ping)的(de) LED 驅動器。

驅車行駛在城市的大街上時

，環顧一下四周，您會看到越來越多的全色 LED 標牌及留言板出現在商店、飯店和辦公大樓的外牆上。隨著 LED 矩(ju)陣(zhen)顯(xian)示(shi)係(xi)統(tong)產(chan)量(liang)的(de)快(kuai)速(su)增(zeng)長(chang)，廣(guang)告(gao)標(biao)牌(pai)現(xian)在(zai)可(ke)提(ti)供(gong)商(shang)店(dian)老(lao)板(ban)可(ke)承(cheng)受(shou)的(de)價(jia)格(ge)。為(wei)了(le)支(zhi)持(chi)這(zhe)一(yi)需(xu)求(qiu)
，我(wo)們(men)正(zheng)在(zai)努(nu)力(li)開(kai)發(fa)新(xin)技(ji)術(shu)，進(jin)一(yi)步(bu)優(you)化(hua)可(ke)實(shi)現(xian)這(zhe)些(xie)顯(xian)示(shi)屏(ping)的(de) LED 驅動器。

今年年初，TI 推出了業界第一個 48 輸出（48 通道）LED 標牌顯示器驅動器產品係列。TLC5954
、TLC5955 和 TLC5958 提供三個等級的集成度，支持不同程度的靈活性。

TLC5954TLC5955TLC5958

說明支持亮度控製的 48 通道 LED 驅動器支持單點矯正和亮度控製的 48 通道、16 位 PWM 驅動器具有 48kb SRAM 和預充電 FET 的 48 通道
、16位 PWM 驅動器

集成度低集成度中等集成度高集成度

注利用軟件提供高靈活性中等靈活性適用於高倍時分複用係統

那為什麼需要 48 組輸出呢？在當前的 LED 標牌市場
，16 輸出驅動器使用量最大。在 TI，TI TLC5920 就是一個實例。因此，具有 48 組輸出的器件是普通 16 輸出器件通道數的三倍，不過更多的輸出將支持全色標牌應用中紅、綠、藍 （RGB） 三種顏色的 LED 燈。

在典型 LED 顯示係統設計中，一個模塊包含 16 × 16 個像素（參見“LED 標牌術語”）和 3 個實現驅動所需的 16 通道器件：

IC1：16 × 16，紅

IC2：16 × 16，綠

IC3：16 × 16，藍

在將 3 個 16 輸出器件的使用與一個 48 輸出器件進行對比時，明顯的優勢是後者具有更高的集成度，可將 PCB 上驅動器 IC 的數量減少 3 倍。這可簡化 PCB 布局。

以下是采用 3 個 16 輸出驅動器的普通 LED 布局與采用 1 個 48 輸出驅動器的相同布局的比較。在每張圖的上半部分有 256 （= 16 × 16） 個 RGB 3 合 1 LED 燈，相當於 768 個獨立 LED 燈。使用 48 通道驅動器可顯著簡化設計
，無需線路跨接。

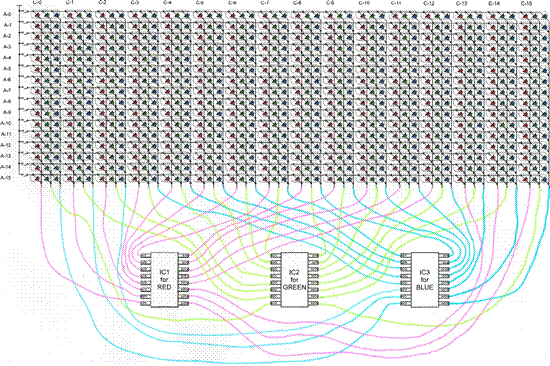

3 個 16 通道 LED 驅動器 IC

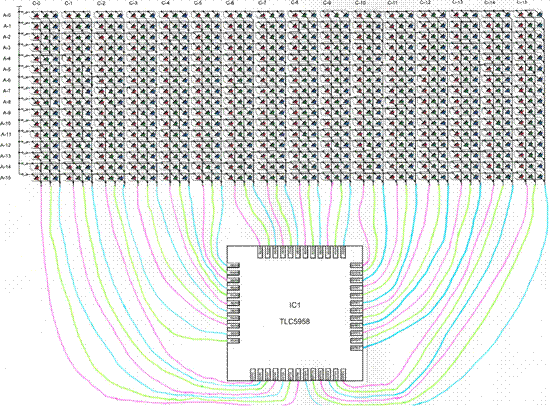

單個 48 通道 LED 驅動器 IC

例如，我們可以看看采用 48 通道 TLC5958 的 TI Design。在本實例中
，4 層電路板上有一個 64 × 64 像素的矩陣設計，它比以上實例大 16 倍，總共有 12，288 個 LED。

當您考慮在下一款設計中采用這些 48 通道驅動器時，這裏提供的一些信息可幫助您為係統選擇理想的器件。此外
，您還可以觀看視頻《業界第一個 48 通道 LED 顯示器驅動器係列》。

TLC5954 LED 驅動器使用最簡單
，不僅集成亮度控製功能，而且還可通過軟件提供高度的靈活性。它沒有集成 PWM 生成邏輯，但包含可直接控製輸出級開關的長移位寄存器。要驅動 TLC5954


，需要一款功能強大的處理器（FPGA

、DSP 和／或 ASIC）向移位寄存器發送開關數據。TLC5954 的優勢在於軟件代碼可通過處理器做您想做的任何事情。例如
，您可實施複雜而精密的擴頻 PWM 信號控製來避免或最小化 EMI 問題。

TLC5955 LED 驅動器在集成度和靈活性方麵處於這 3 款器件的中間水平。該器件集成業經驗證的 ES-PWM 控製，允許使用較低功耗處理器控製該驅動器。

48 通道 LED 顯示器驅動器係列的第三款器件是高度集成的 TLC5958。它集成 48Kb RAM，支持高達 32 倍的時分複用控製。該多路複用技術可減少 PCB 上的驅動器 IC 數量。如果沒有集成 RAM，就很難實現高質量視頻輸出影像，因為時間空擋太短。此外，TLC5958 還集成預充電 FET 和低灰階增強功能
，特別適合高倍時分複用顯示係統。

（來源：中電網）
