【導讀】AC/DC 電源設計人員麵臨著持續的競爭壓力
，在提高能效並滿足一係列全球電磁兼容性 (EMC) 要求的同時，還需要降低成本、減少設計時間和外形尺寸。轉換器還必須能夠在各種 AC（有時是 DC）輸入電壓下保持能效和性能
，提供寬運行溫度範圍，並通過輸出短路和過流保護確保設備和用戶安全。

AC/DC 電源設計人員麵臨著持續的競爭壓力，在提高能效並滿足一係列全球電磁兼容性 (EMC) 要求的同時
，還需要降低成本、減少設計時間和外形尺寸。轉換器還必須能夠在各種 AC（有時是 DC）輸入電壓下保持能效和性能
，提供寬運行溫度範圍

，並通過輸出短路和過流保護確保設備和用戶安全。

設(she)計(ji)靈(ling)活(huo)的(de)多(duo)應(ying)用(yong)電(dian)源(yuan)是(shi)一(yi)項(xiang)耗(hao)時(shi)而(er)艱(jian)巨(ju)的(de)任(ren)務(wu)
，這(zhe)需(xu)要(yao)一(yi)套(tao)特(te)定(ding)的(de)技(ji)能(neng)。即(ji)使(shi)內(nei)部(bu)具(ju)備(bei)這(zhe)些(xie)技(ji)能(neng)
，仍(reng)然(ran)會(hui)大(da)幅(fu)增(zeng)加(jia)上(shang)市(shi)時(shi)間(jian)。雖(sui)然(ran)有(you)符(fu)合(he)特(te)定(ding)性(xing)能(neng)規(gui)格(ge)的(de)現(xian)成(cheng)即(ji)用(yong)模(mo)塊(kuai)
，但(dan)如(ru)果(guo)設(she)計(ji)要(yao)求(qiu)發(fa)生(sheng)變(bian)化(hua)
，設(she)計(ji)人(ren)員(yuan)必(bi)須(xu)選(xuan)擇(ze)另(ling)一(yi)種(zhong)模(mo)塊(kuai)。

為了解決這個問題，設計人員可以使用板安裝 AC/DC 轉換器來滿足核心監管、占用麵積和性能規範
，同時提供高度的定製能力以滿足不斷變化的要求。

本文討論了有關低功耗設備電源設計的問題。然後介紹了 Mornsun 的小尺寸 AC/DC 轉換器，並展示了如何輕鬆定製這些轉換器以滿足各種應用的要求。本文展示了設計人員如何通過優化多應用 AC/DC 轉換器最大程度降低成本，提高能效並減小解決方案尺寸，同時確保用戶和設備安全
，並實現特定的 EMC 級別。

低功耗設備電源的設計要求

在電磁幹擾 (EMI) 和電磁抗擾性 (EMS) 方麵


，EMC 要求的範圍涵蓋從一些消費類應用的最小濾波到需要滿足 CISPR32/EN55032 B 類級別 EMI（輻射）和 IEC/EN61000 EMS（抗擾度）級別 4（表 1）的工業係統和室外場所。此外，這些 AC/DC 轉換器必須符合 6 級能效標準
，可在寬溫度範圍內運行，具有輸出短路和過流保護，並且外形緊湊且成本低。

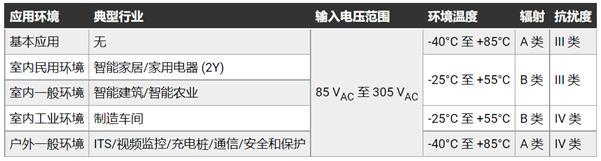

表 1：通過添加外圍元器件
，可定製 Mornsun 的 AC/DC 轉換器
，以滿足各種應用的輻射和抗擾度要求。（表格來源：Mornsun）

由於可能有必要為每種應用及其特定要求設計或選擇一個電源，隨之而來的是設計時間、成(cheng)本(ben)和(he)庫(ku)存(cun)管(guan)理(li)方(fang)麵(mian)的(de)代(dai)價(jia)。因(yin)此(ci)，更(geng)具(ju)成(cheng)本(ben)和(he)資(zi)源(yuan)效(xiao)益(yi)的(de)方(fang)法(fa)是(shi)使(shi)用(yong)標(biao)準(zhun)電(dian)源(yuan)模(mo)塊(kuai)
，該(gai)模(mo)塊(kuai)在(zai)各(ge)種(zhong)應(ying)用(yong)的(de)性(xing)能(neng)範(fan)圍(wei)內(nei)，並(bing)且(qie)容(rong)易(yi)進(jin)行(xing)優(you)化(hua)以(yi)滿(man)足(zu)每(mei)種(zhong)目(mu)標(biao)應(ying)用(yong)的(de)具(ju)體(ti)需(xu)求(qiu)。

多應用定製

要采用這種方法，設計人員可以選擇使用 Mornsun 的 LS-R3係列板安裝 AC/DC 轉換器，該轉換器滿足一係列的 EMI 和 EMS 要求。基本的核心板可提供 3 至 10 W 的功率輸出，尺寸為 28 x 14.73 x 11 毫米 (mm)，比同等功率的轉換器小 43%（圖 1）。

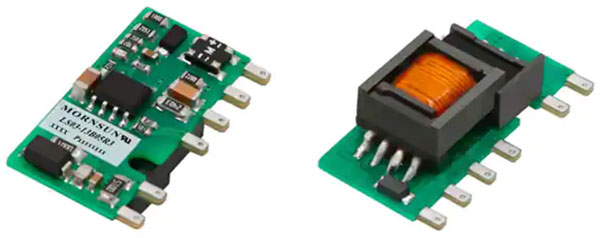

圖 1：LS-R3 係列 AC/DC 轉換器是高度可靠的反激式功率級，可進行定製以符合一係列 EMI/EMS 級別。（圖片來源：Mornsun)

該轉換器可輕鬆定製，以滿足各種 EMI/EMS 規範
，可達到 CISPR32/EN55032 B 級的 EMI，IEC/EN61000-4-4 ±4 千伏 (kV) 電氣快速瞬變 (EFT)，以及 4 級 EMS 的 ±2 kV 浪湧。通過優化 EMI/EMS 級別
，設計人員可以實現多應用 AC/DC 轉換器
，最大程度降低成本和減小解決方案尺寸。

LS-R3 係列通過了 IEC/EN/UL62368 安全認證，符合 6 級能效標準，具有輸出短路和過流保護，以及 -40°C 至 +85°C 的寬工作溫度範圍。

多應用定製始於基本的融合和濾波需求。雖然 LS-R3 係列的輸入範圍為 85 至 305 V AC（或 70 至 430 V DC），但個別應用的工作電壓為特定的電網電壓，如 110
、230 或 277 V AC，這些電壓需要相應額定值的保險絲（表 2）。例如，LS05-13B12R3 型的輸出為 12 V DC，電流為 420 毫安 (mA)
，當用於工作於 277 V AC 輸入的設備時
，可使用 Littelfuse 的 36911000000 保險絲。

表 2：LS-R3 係列的輸入範圍為 85 至 305 V AC。保險絲的選擇基於使用電源轉換器時的實際電網電壓。（表格來源：Mornsun）

如前所述，LS-R3 係列的範圍涵蓋 3 W 轉換器，如輸出為 3.3 V DC 的 LS03-13B03R3
，直到輸出為 24 V DC 的 10 W LS10-13B24R3。所有三個係列（3
、5 和 10 W）都提供輸出電壓為 3.3 至 24 V DC 的型號。下麵討論的設計實例基於 LS05-13BxxR3 係列 5 W 轉換器。

基本設計從保險絲開始，然後增加一個繞線電阻器，如 Vishay 公司的 12 歐姆 (Ω)、3 W 的 AC03000001209JAC00，以減少浪湧電流並提供有限的浪湧保護
；一個輸入電容

，如 Rubycon 公司的 22 微法 (μF)、450 V 的 450BXW22MEFR12.5X20；以及一個基本的輸出濾波電容，如 Nichicon RS81C271MDN1

，額定為 270 微法 (μF) 和 16 V（圖 2）。

這種基本的實現方式符合 EMS 3 級
，但不能滿足更苛刻的 EMI 或 EMS 規範，隻適用於對成本最敏感的設計和非常基本的性能需求。根據熔斷情況，它可以在 85 至 305 V AC 輸入下工作，並產生一個隔離直流輸出。由於隻有最低限度的輸出濾波，它不符合大多數 EMI 或 EMS 規範，而且輸出紋波相對較高。

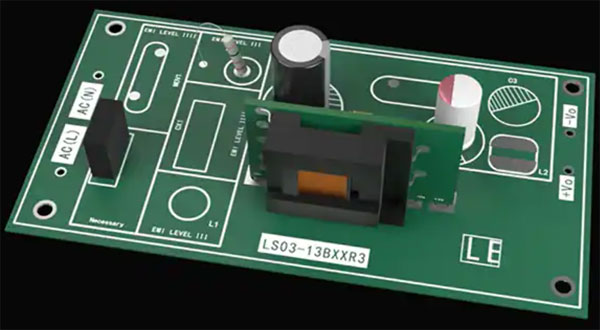

圖 2：這個成本敏感型設計的基本設計效果圖符合 EMS 3 級標準，包括四個外部元器件（保險絲，即左邊的黑色元器件；輸入電容
，即中間的黑色圓柱體；輸入電阻，即位於輸入電容的左邊；輸出濾波電容，即右邊的白色圓柱體）。（圖片來源：Mornsun)

對於需要更多輸出濾波和更高水平 EMI 性能的設計

，可以增加三個額外的元器件（圖 3）。一個橫跨轉換器初級和次級側的“Y”型電容
，可大幅降低噪聲並改善 EMI 性能。注意：為了滿足家用電器的 IEC/EN60335 標準
，可能需要增加第二個“Y”型電容。

添加一個 Pi 濾波器可以顯著減少輸出紋波。這可以通過以下方式實現：在基本設計中使用輸出電容
，並增加一個電解電容（如 Rubycon 的 35THV47M6.3X8，額定值為 47 μF 和 35 V）以及一個電感。

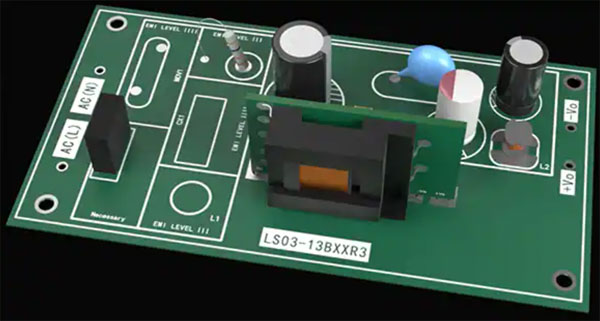

圖 3：這個二級設計在初級和次級側增加了一個“Y”型電容（藍色元器件）
，以進一步降低噪聲和 EMI
，並加入了一個 Pi 濾波器以降低輸出紋波（該濾波器的設計方法是取下原來的白色輸出電容並添加一個電解電容（右上方的黑色元器件）和一個電感（電解電容下麵的灰色元器件））。（圖片來源：Mornsun)

需要 A 類或 B 類 EMI 級別和 4 級 EMS 性能的設計也可以使用 LS-R3 核心印刷電路板（圖 4）來實現。在輸入端放置一個差模電感器
，可使該設計能夠滿足 A 類 EMI 要求。

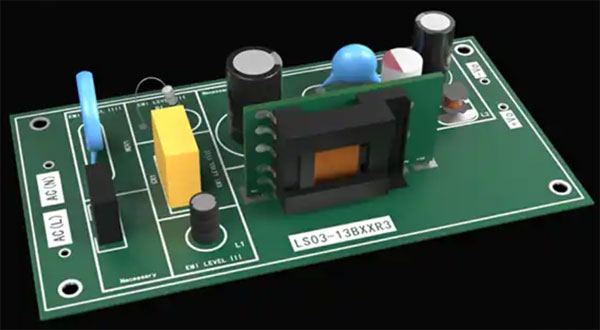

圖4：增加一個差模輸入電感器（L1
，PC 板下方的黑色圓柱體）來滿足 A 類 EMI 限製；再增加一個“X”電容（CX1
，黃色元件，中心左側）來滿足 B 類 EMI；以及在交流輸入端增加一個壓敏電阻（MOV1，左上方藍色元器件）來滿足 4 級 EMS。（圖片來源：Mornsun)

B 類 EMI 限製可通過增加一個“X”電容器來滿足，如 TDK 的 B32671Z6104K000，這是一個 0.1 μF
、630 V 徑向薄膜器件。4 級 EMS 性能可通過插入一個壓敏電阻實現，如 TDK 的 B72214S0351K101 金屬氧化物壓敏電阻 (MOV)。

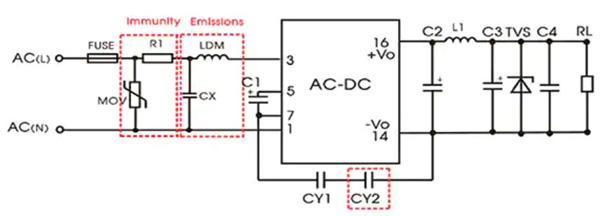

圖 5 所示的完整電路可以滿足 EMI (CISPR32/EN55032) B 類級別、EMS (IEC/EN61000) EFT±4 kV 以及 ±2 kV 浪湧。

圖 5：所示的完整電路圖可以滿足 EMI (CISPR32/EN55032) B 類級別
、EMS (IEC/EN61000) EFT ±4 kV 以及 ±2 kV 浪湧。（圖片來源：Mornsun)

在圖 5 中，CY2 是前麵提到的第二個 Y 型電容，是滿足家用電器 IEC/EN60335 要求的必要元器件。LDM 是差分電感器。

電路板布局考慮

一旦基於 LS-R3 的特定應用設計完成，就該在 PC 板上布局外圍元器件了。LS-R3 核心 PC 板符合 IEC/EN61558、IEC/EN60335 和 IEC/EN/UL62368 的要求，用於插入包含外圍元器件的 PC 板中。

外圍元器件 PC 板的兩個關鍵考慮因素是銅印製線的正確尺寸和重量規格，以及需要足夠的爬電和間隙距離以滿足安全要求。

最小的銅線寬度、厚度和重量需要根據所需的載流量和銅的最大允許溫升來計算。IPC 2221A“印製電路板設計通用標準”提供了關於有機印刷電路板設計要求的信息，包括如何計算銅的規格。

當指定爬電距離和間隙距離時
，需要考慮 IEC 60335-1 或 IEC 60950-1。額定電壓高達 250 V 單相交流電的家用電器和類似電器涵蓋於 IEC 60335-1，而信息技術 (IT) 涵蓋於 IEC 60950-1。

間隙距離是兩個導電部件之間的穿過空氣的距離。IEC 60950-1 是更嚴格的標準，在 150 至 300 V 的工作電壓時，強化絕緣要求 4.0 mm 的間隙，而 IEC 60335-1 的要求是 3.5 mm。

爬電距離是兩個導電部件之間沿表麵的最短距離。在這種情況下
，IEC 60335-1 更為嚴格，在工作電壓為 250 至 300 V 時，強化絕緣要求 8.0 mm 的爬電距離
，而 IEC 60950-1 僅要求 6.4 mm 的爬電距離。如果工作電壓介於 200 至 250 V
，這兩個標準都要求 5 mm 的爬電距離。

預製的 PC 板

雖然外圍元器件可能需要定製設計的 PC 板，但當封裝要求不那麼嚴格時，可使用 Mornsun 提供的預製 PC 板布局。對於所示的設計實例，Mornsun 基於 LS05-13BxxR3 係列提供了 11 種預製 PC 板布局：兩種用於基本設計
，三種滿足 B 類 EMI 和 3 級 EMS，三種滿足 A 類 EMI 和 4 級 EMS

，以及三種滿足 B 類 EMI 和 4 級 EMS。

每一種外圍 PC 板布局也都有一個針對該 PC 板的機械要求而優化的物料清單 (BOM)。例如，對於上述符合 4 級 EMS 和 B 類 EMI 的 LS05-13BxxR3 解決方案，設計者可以從三種預製的外圍 PC 板布局中進行選擇（有相應的 BOM）。

· 最小高度優化：長 48.5 mm
，寬 32.2 mm
，高 17 mm

· 幾乎相等的長度和寬度尺寸優化：長 40.5 mm，寬 37.5 mm
，高 23 mm

· 最小寬度優化：長 55 mm，寬 25.3 mm
，高 23 mm

結論

各種應用和 EMC 級別的電源設計人員都麵臨著相似的成本、能效

、chicunheshangshishijiandetiaozhan。weileyouxiaojingzhengbingjinliangjianshaokucun，shejirenyuanxuyaonenggoucaiyongyuxianshejidehexinmokuai，bingnengqingsongdijinxingdingzhiyimanzutedingyaoqiu。

如圖所示
，LS-R3 係列板安裝多應用 AC/DC 轉換器促進了這種快速定製
，以滿足各種 EMC（包括 EMI 和 EMS）要求
，最高可達 B 類 EMI 和 4 級 EMS 性能。此外，預製 PC 板的可用性保證了使用正確的銅線尺寸和所需的爬電距離和間隙距離。

（，來源：中電網，作者：Jeff Shepard）
