軟起電路

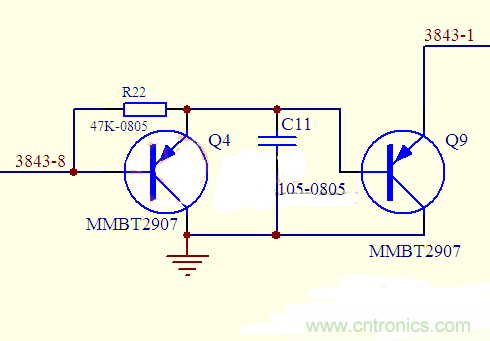

這個電路很簡單。如圖1所示，上電UC3843的8腳有5V電壓
，通過R22給C11充電，起到軟起作用。斷電時通過Q4給C11放電。

短路保護電路

在用384X做電源時，輸出短路後前級的電流比較大
，時間一長會損壞MOS，甚至突然短路導致MOS直接損壞，想要避免這種情況就需要用到利用運放來做的短路保護電路。

[page]

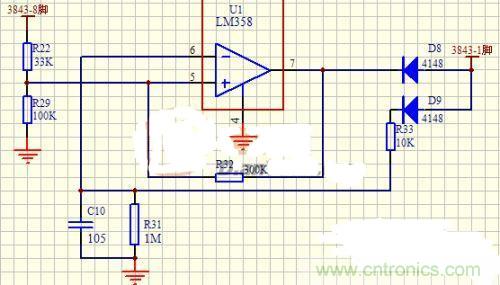

如圖2所示，當輸出短路後，電壓降低
，反饋到前級，前級384X會增大占空比來實現輸出的穩定，這時1腳COMP的電壓會升高，基本能達到5V左右。

384X的8腳為5V
，用電阻分壓後用運放的同相輸入端做基準
，當短路後運放的反向輸入端比同相輸入端高，然後拉低384X的1腳COMP

，關斷PWM。C10是個延時電容
，R31給C10放電，通過調整C10來改變自啟時間。

過流與過壓保護

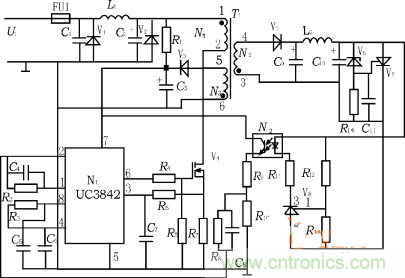

如圖3所示，這個電路主要李使寬度變窄，從而達到穩壓目的。

過流保護原理

當負載電流超過額定值或輸出短路
，引起開關管V4電流增加，R7上的電壓反饋至3腳，當R7上的電壓大於1V時，通過內部電流放大器使導通寬度變窄，輸出電壓下降，同時也使UC3842工作電壓下降。當下降至整定電壓以下時，過流保護電路工作，達到保護功率管的目的。短路現象消失後，電源自動恢複正常工作。

過壓保護

當因某種原因使輸出電壓過高時，穩壓管V6導通
，從而觸發晶閘管V7導通
，使輸出端短路
，可見過壓保護是以過流保護的形式出現的。

本篇文章從實用的角度給出了三種UC3842/3常用的外圍電路，在給出這三種電路的原理圖的同時還進行了較為詳細的講解

，希望大家在閱讀過本篇文章之後，能對UC3842/3外圍電路的運用有進一步的了解。
