【導讀】在400G/800G光模塊的56Gbaud PAM4調製係統中，時鍾抖動每增加0.1ps RMS
，誤碼率將飆升300%。傳統單端CMOS時鍾源因共模噪聲幹擾

，難以滿足高速SerDes對相位穩定性的嚴苛需求。差分輸出VCXO（壓控晶體振蕩器）通過對稱差分信號（LVDS/HCSL） 實現共模噪聲抑製，結合±50ppm頻率微調能力，將相位抖動壓縮至0.7ps RMS以下

，成為高速光通信係統的“精密心跳發生器”。

差分輸出VCXO定義與技術價值

在400G/800G光模塊的56Gbaud PAM4調製係統中，時鍾抖動每增加0.1ps RMS
，誤碼率將飆升300%。傳統單端CMOS時鍾源因共模噪聲幹擾
，難以滿足高速SerDes對相位穩定性的嚴苛需求。差分輸出VCXO（壓控晶體振蕩器）通過對稱差分信號（LVDS/HCSL） 實現共模噪聲抑製
，結合±50ppm頻率微調能力，將相位抖動壓縮至0.7ps RMS以下，成為高速光通信係統的“精密心跳發生器”。

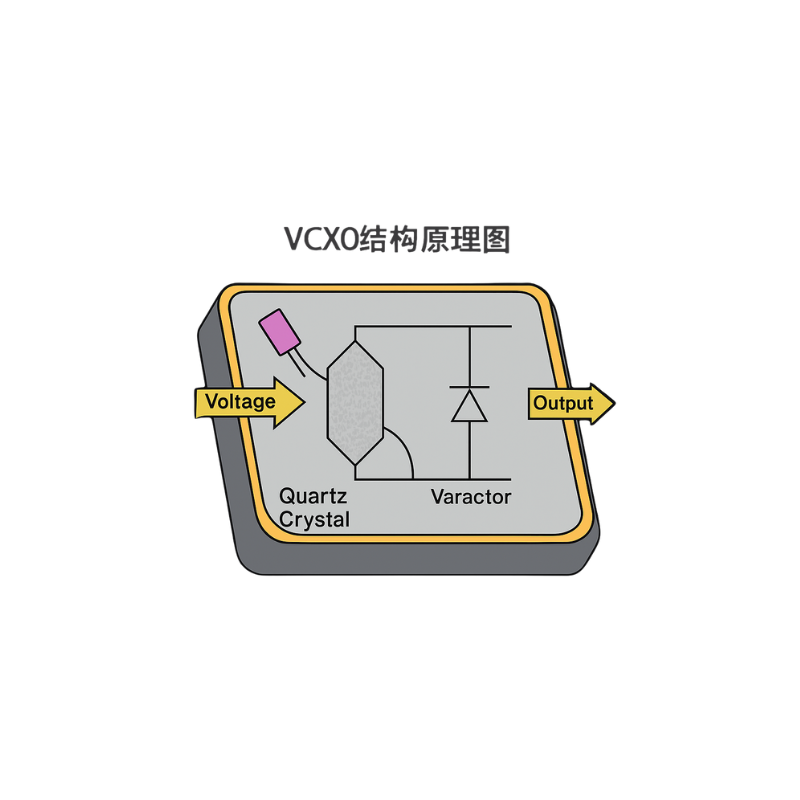

VCXO結果原理圖

差分架構的工程突破

1. 抗噪革命性設計

● 雙線抵消機製：差分對（D+/D-）輸出幅度相等、極性相反，可抵消90%以上電源/地線噪聲

● 阻抗匹配優化：100Ω差分阻抗精準匹配傳輸線，減少信號反射造成的相位畸變

● 抖動傳遞函數：較單端輸出降低相位噪聲20dBc/Hz@100kHz偏移（實測數據）

2. 超低抖動核心技術

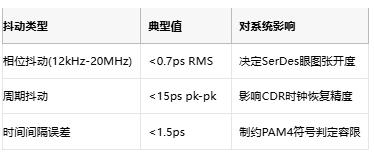

注：基於156.25MHz頻點測試數據，滿足IEEE 802.3ck標準

光通信係統的三大關鍵應用

1.  400G光模塊時鍾樹架構

在QSFP-DD封裝中，差分VCXO直接驅動DSP芯片：

● 頻率牽引範圍：±50ppm（±0.8V調諧電壓）補償溫度漂移

● 啟動穩定性：5ms內鎖定目標頻率，加速模塊初始化

● 典型配置：156.25MHz LVDS輸出，相位噪聲-150dBc/Hz@1MHz

2. 高速ADC/DAC采樣時鍾

在相幹光通信係統中：

● 驅動64Gsa/s ADC時，INL（積分非線性度）改善40%

● 配合鎖相環實現fs級抖動傳遞，提升EVM（誤差矢量幅度）3dB

3. PHY層芯片參考時鍾

為56G PAM4 SerDes提供時鍾：

● 消除傳輸線串擾導致的確定性抖動

● 支持-40℃~+85℃全溫域頻偏<±2ppm

主流方案參數橫評

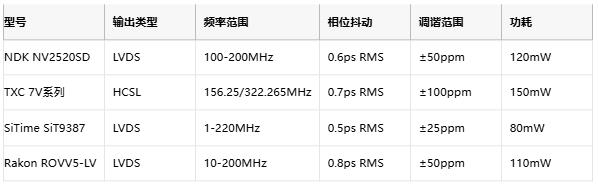

表：光通信差分VCXO關鍵指標對比

技術趨勢解析：

● SiTime MEMS方案：憑借半導體工藝將溫漂壓縮至±0.1ppm/℃

● NDK超低抖動技術：采用SC切割晶體
，近載波相位噪聲優於-130dBc/Hz@100Hz

● Rakon抗振設計：振動靈敏度<0.1ppb/g，適應基站惡劣環境

封裝與電源兼容性創新

1. 微型化封裝革命

● 3225(3.2×2.5mm)表麵貼裝：較傳統7050封裝體積縮小70%

● 金屬屏蔽腔體：隔離外部EMI幹擾，屏蔽效能>60dB

● 底部導熱焊盤：熱阻降至15℃/W
，溫升降低40%

2. 電源適應性突破

● 寬電壓輸入：2.5V/3.3V雙模式兼容

● PSRR優化：80dB@100kHz電源紋波抑製比

● 智能啟動電路：抑製上電浪湧

，避免時鍾毛刺

 設計選型黃金法則

1. 抖動預算分配：係統總抖動中VCXO貢獻需<15%（56G PAM4係統要求<1ps）

2. 頻點匹配策略：

● 100G/400G光模塊：155.52MHz/156.25MHz

● 5G前傳：122.88MHz/245.76MHz

● 數據中心互連：322.265MHz

3. 可靠性驗證要點：

● 10年老化率<±3ppm

● 2000次熱衝擊（-55℃↔+125℃）頻偏<±0.5ppm

結語：精密同步時代的核心引擎

差分輸出VCXO以0.7ps RMS超低抖動和±50ppm精準調諧能力

，正成為800G光模塊、56G SerDes及毫米波係統的同步基石。隨著矽基MEMS工藝突破，新一代VCXO將在1.6T光通信時代實現0.3ps抖動極限，配合多通道輸出版本（如4路差分時鍾），為CPO（共封裝光學）架構提供全係統同步解決方案。當光通信進入800G/1.6T時代
，這顆不足5mm²的“時鍾心髒”將成為決定係統性能的勝負手。
