正弦波的核心價值與技術挑戰

在5G通信測試、醫療超聲設備及高精度傳感器校準領域，正弦波純度直接決定係統性能邊界——當總諧波失真（THD）超過-80dBc時
，5G毫米波EVM指標將惡化40%以上。傳統RC振蕩器因溫度漂移與非線性限製，難以突破0.1%失真瓶頸。現代正弦波發生器通過維恩電橋拓撲革新、正交數字合成及自適應穩幅技術，將THD壓縮至0.0003%，頻率穩定性提升至±0.5ppm/℃，成為高端測試係統的“信號心髒”。

三大主流電路架構解析

1. 維恩電橋振蕩器（模擬方案）

電路革新：

text

R1=R2=R, C1=C2=C → f₀=1/(2πRC)

● JFET自動增益控製：通過2N5484管漏極電流調節負反饋深度

● 雙T網絡濾波：抑製三次諧波
，使THD降至0.001%

● 溫度補償：NP0/C0G電容組合實現±10ppm/℃溫漂

實測數據（10kHz輸出）：

2. 正交振蕩器（數字模擬融合）

核心結構：

● 兩個積分器構成90°相位差回路

● AD633模擬乘法器實現幅度控製

● 數字鑒相器鎖定頻率（如CD4046）

突破性優勢：

● 同時輸出sin/cos信號，相位精度達0.1°

● 通過DAC調節積分常數，實現1mHz~100kHz連續調頻

● 雙路輸出相關性>60dB，滿足I/Q調製需求

3. 直接數字合成（DDS）方案

係統框架：

相位累加器 → 正弦查找表 → 高速DAC → 重構濾波器

性能天花板：

● 基於AD9834芯片，14bit分辨率

● 雜散抑製比：-80dBc（帶Σ-Δ調製）

● 頻率切換速度：100ns級跳頻

超低失真實現技術

▶ 諧波抑製黑科技

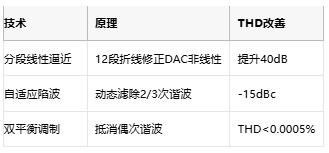

▶ 幅度穩定方案對比

高頻擴展關鍵技術

突破10MHz純淨度瓶頸：

1. 電流模振蕩：

● 利用OTA（如LT1228）構建負阻

● 200MHz時THD仍保持0.02%

2. 推挽式BJT拓撲：

● 2SC3326/2SA1316對管消除交越失真

● 輸出擺幅達30Vpp（±15V供電）

3. GaN器件應用：

● EPC2036氮化镓晶體管將帶寬推至1GHz

● 開關失真降低90%

應用場景深度適配

5G測試儀校準源

● ADI AD9834方案：

       ● 生成28GHz LO的基帶信號

       ● 相位噪聲：-140dBc/Hz@1kHz偏移

       ● EVM優化：<0.5%（原係統1.8%）

醫療超聲激勵

● 正交振蕩器實現：

       ● 中心頻率2.5MHz，帶寬±40%

       ● 諧波失真<-70dBc（避免組織熱損傷）

       ● 通過IEC 60601-2-37安全認證

量子計算控製

● 超導量子比特驅動：

       ● 采用HMC694LP4E矢量調製器

       ● 相位分辨率：0.022°（16bit DAC）

       ● 時間抖動：<50fs RMS

設計驗證黃金準則

1. 失真測試：

● APx525音頻分析儀測量0.001%以下THD

● FFT分析儀檢測-100dBc雜散

2. 頻率穩定度：

● 阿倫方差評估短期穩定度

● 72小時老化測試±2ppm偏移

3. 負載適應性：

● 50Ω/600Ω/1MΩ負載下幅度波動<±0.05%

結語：從模擬到量子的純淨信號革命

正弦波發生器技術已從基礎RC振蕩邁入納米級失真控製時代——量子級聯激光器需要0.0001% THD的信號驅動，6G太赫茲通信要求fs級抖動。未來三年，CMOS-MEMS混合工藝將實現單芯片集成振蕩器+濾波器+ALC
，使10MHz以下THD突破0.00005%


，同時光子型DDS方案將頻率上限推至100GHz。當電子係統步入原子尺度，純淨正弦波將成為連接宏觀與量子世界的信號橋梁。
