引言

在電源設計中，控製回路的穩定性是確保電源可靠運行的關鍵。一個設計不當的控製回路可能導致電源振蕩
、輸出紋波過大，甚至降低電磁兼容性（EMC）xingneng。ciwai，kongzhihuiludexiangyingsuduzhijieyingxiangdaodianyuanduifuzaibianhuaheshurudianyabodongdeshiyingnengli。weilequebaodianyuandewendingxinghegaoxiaoxing，kongzhihuiludefangzhenfenxizhiguanzhongyao。

本文將介紹如何使用LTspice®這一強大的仿真工具
，快速、簡便地完成控製回路的波特圖分析，從而優化控製回路設計。

控製回路仿真的重要性

控製回路的穩定性直接影響電源的性能。通過波特圖分析，我們可以：

1. 評估相位裕度：確保控製回路在0 dB增益交越頻率處有足夠的相位裕度，以避免振蕩。

2. 優化帶寬：確定控製回路的帶寬，以適應快速的負載變化和輸入電壓波動。

3. 提高EMC性能：減少高頻振蕩對電磁兼容性的影響。

使用LTspice進行波特圖分析的步驟

第一步：構建電源電路

以ADP2370降壓型開關穩壓器為例
，構建一個典型的電源電路。LTspice提供了豐富的電路庫
，您可以直接選擇一個現成的電路進行仿真。

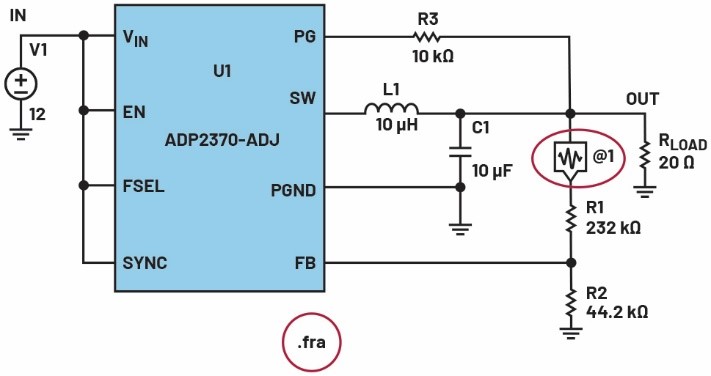

圖1.在開關穩壓器電路中添加頻率響應分析儀，以便進行波特圖仿真。

第二步：添加頻率響應分析儀（FRA）

在LTspice中，從“組件”選項卡中選擇頻率響應分析儀（FRA），並將其添加到電路中。FRA通常放置在分壓電阻的上方
，用於測量控製回路的頻率響應。

第三步：配置波特圖設置

右鍵單擊FRA組件
，彈出配置窗口。LTspice提供了一個方便的選項：“幫我完成開關穩壓器的此項配置”。

● 輸入開關穩壓器的直流輸出電壓。

● 設置開關頻率。

● 輸入預期的穩壓器帶寬（0 dB交越頻率）。

第四步：運行仿真

完成配置後
，點擊仿真鍵。LTspice將自動運行仿真
，並生成波特圖。

圖2.頻率響應分析儀窗口中的波特圖設置。

第五步：分析波特圖結果

波特圖窗口會自動打開，顯示增益和相位隨頻率的變化。

● 0 dB交越頻率：表示控製回路的帶寬。在示例中
，約為23 kHz。

● 相位裕度：在0 dB增益交越頻率處的相移，示例中約為53°。相位裕度應大於40°
，以確保控製回路的穩定性。

圖3.使用LTspice版本17.1為開關穩壓器生成的波特圖。

案例分析：ADP2370降壓型開關穩壓器

以下是一個典型的波特圖分析案例：

● 0 dB交越頻率：23 kHz

● 相位裕度：53°

● 結論：控製回路具有足夠的穩定性

，能夠應對快速的負載變化和輸入電壓波動。

結論

通過LTspice的頻率響應分析工具，我們可以快速、簡便地完成控製回路的波特圖分析。這種方法不僅能夠優化控製回路的穩定性
，還能顯著提高電源的性能和可靠性。
