【導讀】步進電機作為工業自動化領域的核心執行元件，其性能表現高度依賴於驅動技術的革新。傳統步進電機驅動器長期受限於低頻振蕩、噪聲過大及高速轉矩不足等問題，成為製約設備精度的瓶頸。而隨著細分控製、閉環算法及國產高集成芯片的突破
，現代步進驅動器已實現從“脈衝分配器”到“智能控製器”的跨越
，在保持開環成本優勢的同時逼近伺服係統的性能水平。本文將深入剖析其技術躍遷路徑與未來趨勢。

步進電機作為工業自動化領域的核心執行元件，其性能表現高度依賴於驅動技術的革新。傳統步進電機驅動器長期受限於低頻振蕩

、噪聲過大及高速轉矩不足等問題，成為製約設備精度的瓶頸。而隨著細分控製

、閉環算法及國產高集成芯片的突破，現代步進驅動器已實現從“脈衝分配器”到“智能控製器”的跨越
，在保持開環成本優勢的同時逼近伺服係統的性能水平。本文將深入剖析其技術躍遷路徑與未來趨勢。

一、核心技術演進：從基礎驅動到閉環控製

1. 基礎驅動方式的技術局限

早期步進電機驅動采用高低壓驅動和單電壓驅動等簡單方案

，存在明顯的效率與性能瓶頸：

●限流電阻發熱：功率管工作在線性區，能量損耗高達係統總功耗的35%
，需額外散熱裝置

●電流階躍突變：相電流從零瞬間躍升至額定值（如3A）
，導致轉矩脈動（>15%）和機械噪聲

●低速振蕩：轉子在步進位置反複擺動
，影響精密定位穩定性

2. 細分驅動的革命性突破

恒流斬波與脈寬調製（PWM）技術的應用解決了電流波形控製難題：

●微步控製原理：通過調節繞組電流階梯（如10細分下電流按0.3A階梯變化）
，使步距角縮小至傳統模式的1/10甚至1/1009

●正弦電流波形優化：采用空間矢量脈寬調製（SVPWM） 生成相位差120°的三相正弦電流，轉矩波動降至3%以下

●DSP實現高精度細分：以TMS320F28032為例，通過硬件加速Clark/Park變換，將計算時間壓縮至5μs
，支持每轉10,000步的精細控製

3. 閉環控製的性能躍升

借鑒伺服控製技術，步進驅動器實現開環到閉環的跨越：

●無傳感器位置估算：通過反電動勢檢測或電流紋波分析實時跟蹤轉子位置，避免丟步

●FOC（磁場定向控製）應用：在d-q坐標係下控製id=常數
、iq=0，實現勻速旋轉與轉矩解耦

●集成編碼器反饋：支持增量式/SSI編碼器
，定位精度達±0.05°（較傳統1.8°提升36倍）

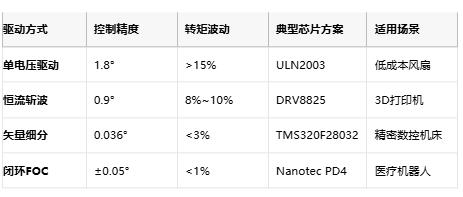

表：步進電機驅動技術代際對比

二、國產創新突破：高集成與低振動設計

1. 全集成驅動芯片

國內企業通過“預驅+MOS+保護”單芯片化大幅提升係統可靠性：

●功率密度躍升：士蘭微SD20C60在3×3mm封裝內集成60V/20A MOSFET，功率密度達國際競品2倍

●硬件保護加速：過流保護（OCP）響應時間≤1μs，較分立方案提速5倍，徹底規避MOSFET燒毀風險

●車規級認證：芯洲科技SCT2430通過AEC-Q100 Grade 1認證（-40℃~150℃），失效率<1ppm

2. 振動抑製技術創新

常州創偉電機專利技術（CN119070537B）通過結構優化與材料革新攻克振動難題：

●定子齒形修正：采用斜極設計抵消齒槽轉矩

，降低徑向電磁力波動

●阻尼材料應用：轉子填充複合矽膠
，吸收高頻振動能量

●動態電流補償：基於Logistic增長方程模型調頻調壓，低頻段自動降低電流供給

三
、設計挑戰與工程解決方案

1. 加減速控製優化

步進電機啟停階段易出現失步與過衝，需針對性設計控製曲線：

●指數-台階複合加速：初始階段采用指數曲線快速提升轉速，達到目標頻率80%後切換台階模式密台階加速

●定位轉矩利用：減速過程僅用台階模式，利用電機定位力轉矩特性
，以目標頻率20%為台階間隔，避免過衝並縮短減速時間30%

2. 電磁兼容性與散熱設計

●PCB布局關鍵：

      ●功率回路麵積最小化
，避免高di/dt環路引發EMI

      ●驅動IC底部鋪設2oz銅層並設置≥9個散熱過孔，使θja≤40℃/W

●STO（安全轉矩關閉）：新增硬件關斷路徑，滿足ISO 13849功能安全要求

四
、應用場景與國產化進程

1. 多領域滲透

●醫療設備：閉環步進驅動藥物輸送係統
，劑量誤差<0.1%（如胰島素泵）

●半導體製造：低振動電機用於光刻機掩模台定位，步進分辨率0.036°

●智能家居：單芯片方案（如EG2132）驅動窗簾電機，待機功耗<10μA

2. 國產替代現狀

●消費電子領域：國產份額超70%（雷賽、鳴誌電器主導）

●高端市場瓶頸：車規級高壓芯片（>100V）仍依賴TI/英飛淩；ASIL-D級方案尚未突破

五
、未來趨勢：智能化與融合創新

●AI預測控製：通過電流紋波分析負載特性，動態調整細分係數與電流環參數

●第三代半導體集成：瞻芯電子開發120V SiC驅動模塊
，開關頻率提升至200kHz，效率>98%

●一體化FOC驅動器：如Nanotec PD4支持EtherCAT總線的無傳感器閉環控製
，集成300W/6A輸出

結語：精度與可靠性的雙重進化

步進電機驅動器的技術躍遷，本質是開環性價比與閉環高精度的融合創新。國產方案憑借全集成芯片（預驅+MOS+保護）、硬件級振動抑製（CN119070537B專利）及車規級認證（AEC-Q100）三大突破，已在消費電子與工業領域實現規模化替代。在選型策略上：

●成本敏感場景：優選國產細分驅動IC（如雷賽DM542）

，BOM成本降低40%

●精密運動控製：采用“DSP+閉環算法”架構（如TMS320F28032）
，支持0.036°分辨率

●功能安全要求：必須配置STO功能與ASIL-B認證（如Nanotec PD4）

隨著AI控製算法與SiC功率器件的深度集成
，步進驅動器有望在協作機器人關節驅動等高端場景重塑競爭力，開啟“類伺服性能，步進價格”的新時代。
