【導讀】在新能源汽車電泵、變頻家電、工業自動化等領域，無刷直流電機（BLDC） 憑借高效率、低噪聲
、長壽命等優勢加速替代傳統有刷電機。而驅動技術的演進——從基礎方波控製到無感矢量控製（FOC）——正成為性能突破的關鍵。本文將深入剖析BLDC電機驅動的核心架構、國產高集成方案的技術突破，以及多場景下的設計選型策略
，為工程師提供從理論到實踐的完整指南。

在新能源汽車電泵、變頻家電、工業自動化等領域，無刷直流電機（BLDC） 憑借高效率、低噪聲、長壽命等優勢加速替代傳統有刷電機。而驅動技術的演進——從基礎方波控製到無感矢量控製（FOC）——正成為性能突破的關鍵。本文將深入剖析BLDC電機驅動的核心架構、國產高集成方案的技術突破，以及多場景下的設計選型策略，為工程師提供從理論到實踐的完整指南。

一
、技術演進：從方波到FOC
，驅動算法的質變躍遷

BLDC驅動技術曆經三代革新，性能邊界持續拓展：

●方波驅動（六步換向）

通過霍爾傳感器檢測轉子位置，按固定時序導通三相橋臂。優勢在於成本低、算法簡單（如EG2133芯片方案），但存在明顯短板：

     ●轉矩脈動大（>15%）
，導致電機振動與噪聲
；

     ●換相效率損失，最高效率僅達80%~85%。

典型應用：低速風扇
、低成本水泵。

●正弦波驅動（SPWM）

采用軟件生成三相正弦波信號驅動MOSFET，降低轉矩脈動（<8%）。但依賴高精度霍爾或編碼器，且低速啟動抖動問題突出。

●無感FOC（磁場定向控製）

通過實時解算電機轉子位置（無需霍爾傳感器）
，實現電流矢量精準控製：

     ●轉矩脈動降至3%以內，效率提升至92%+；

     ●支持靜音啟動與寬轉速範圍調速（50~50,000RPM）
；

     ●國產芯片如峰岹科技FU6832集成硬件FOC加速器，降低MCU負載。

技術拐點：FOC算法+國產高集成驅動IC
，使低成本高性能BLDC驅動成為可能。

二、國產方案崛起：高集成驅動芯片的技術突圍

國際大廠長期壟斷高端BLDC驅動市場
，但國產芯片通過係統級集成與場景定製化實現破局：

核心架構創新

1. “預驅+MOS”一體化

如士蘭微電子SD15M60將6路預驅、3相橋MOSFET（60V/15A）
、自舉二極管集成於SOP-28封裝，PCB麵積縮減60%，適用於緊湊型筋膜槍、無人機電調。

2. 硬件FOC加速引擎

中微半導體CMS32M65內置硬件Clark/Park變換器，將FOC計算時間從100μs壓縮至5μs，釋放MCU資源用於多電機協同控製。

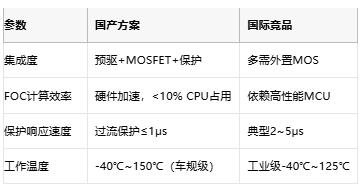

關鍵性能突破

三、工程實踐：高可靠驅動的三大設計核心

1. 相電流采樣優化

●單電阻采樣：低成本方案（如智芯科技ZMC310方案）
，需精準控製采樣窗口避開PWM開關噪聲；

●三電阻采樣：精度高但增加BOM成本
，適用於伺服電機等高性能場景；

設計準則：采樣電阻溫漂需<100ppm/℃
，布局時避免高di/dt環路幹擾。

2. 過流保護（OCP）的硬件級實現

國產芯片通過三級保護機製提升魯棒性：

●Level 1：比較器實時監控MOSFET電流（響應≤500ns），觸發硬件關斷；

●Level 2：軟件限流（如峰值電流模式）
，動態調整PWM占空比；

●Level 3：過溫關斷（OTP），結溫>150℃時強製保護。

3. 無感啟動的可靠性設計

●初始位置檢測：注入高頻脈衝
，通過反電動勢斜率判斷轉子位置（誤差<5°）
；

●強拖啟動：針對大慣性負載（如空調壓縮機）
，采用開環遞增頻率牽引至可觀測轉速。

四、場景化應用：從消費電子到汽車電驅

1. 低成本消費電子（電動工具/風扇）

●方案：方波驅動 + 國產集成IC（如EG2133）

●BOM優化：省去霍爾傳感器，係統成本<$0.5

●能效：>80%（滿足ERP Lot9法規）

2. 高性能工業設備（伺服電機/機械臂）

●方案：無感FOC + 32位MCU（如GD32E230）

●關鍵指標：轉矩波動<2%，轉速波動率<0.1%

●通信接口：CAN/CAN FD實現多軸同步

3. 車規級係統（電子水泵/油泵）

●芯片認證：滿足AEC-Q100 Grade 1（-40℃~150℃）

●功能安全：ASIL-B級架構，支持故障診斷（如MOSFET短路/開路檢測）

●案例：芯洲科技SCT8260用於比亞迪DMI混動車型水泵驅動
，失效率<10ppm。

五
、挑戰與趨勢：國產驅動的進階之路

●現存瓶頸：

       ●車規級高壓芯片（>600V）仍依賴英飛淩/安森美
；

       ●多電機協同算法生態未成熟。

●技術趨勢：

       ●SiC/GaN器件集成：提升開關頻率至200kHz+（如瞻芯電子IVCR1401D）；

       ●AI預測控製：通過負載特性學習優化效率曲線（華為數字能源專利）；

       ●功能安全一體化：內置ISO 26262認證的故障診斷模塊。

結語：軟硬協同，重塑BLDC驅動價值鏈條

BLDC電機驅動技術正經曆從“分立方案”向“全集成智能驅動”的轉型。國產芯片企業通過硬件集成化（預驅+MOSFET+保護）、算法硬件化（FOC加速引擎）、場景定製化（車規/工業認證）的三重突破，在消費電子與工業領域已實現規模化替代。

對設計工程師而言：

●成本敏感場景：優選國產高集成方波驅動方案（如EG2133），BOM成本降低30%
；

●高性能需求：采用“國產FOC芯片+ARM Cortex-M0”架構（如峰岹FU6832），兼顧效率與開發效率；

●車規應用：重點驗證功能安全架構與失效率數據
，優先選擇AEC-Q100認證型號。

隨著第三代半導體與AI控製算法的融合
，國產BLDC驅動芯片有望在新能源汽車電驅係統等高端市場打開全新增長空間。
