【導讀】滌綸電容（Polyester Film Capacitor），zaidianziyuanqijianlingyuchangbeichengweijuzhibomodianrongqi
，shiyishuangxianglashendejuduibenerjiasuanyierchunzhibomoweijiezhidedianrongqileixing。zhezhongdianrongqitongguojiangjinshudianjifuzhezaijuzhibomoshang，jingjuanraogongyizhicheng
，juyoudutededianqitexinghewulijiegou。genjudianjigongyibutong，dilundianrongzhuyaofenweilianglei：箔式電極結構（如CL10、CL11係列）和金屬化電極結構（如CL21、CL23
、CBB係列）。金屬化結構通過在真空環境下將鋁或鋅蒸發到薄膜上形成微米級厚度的電極，這一工藝差異帶來了性能上的顯著區別。

 滌綸電容技術定義與核心特性

滌綸電容（Polyester Film Capacitor），zaidianziyuanqijianlingyuchangbeichengweijuzhibomodianrongqi，shiyishuangxianglashendejuduibenerjiasuanyierchunzhibomoweijiezhidedianrongqileixing。zhezhongdianrongqitongguojiangjinshudianjifuzhezaijuzhibomoshang，jingjuanraogongyizhicheng，juyoudutededianqitexinghewulijiegou。genjudianjigongyibutong，dilundianrongzhuyaofenweilianglei：箔式電極結構（如CL10、CL11係列）和金屬化電極結構（如CL21
、CL23、CBB係列）。金屬化結構通過在真空環境下將鋁或鋅蒸發到薄膜上形成微米級厚度的電極，這一工藝差異帶來了性能上的顯著區別。

1

滌綸電容的關鍵性能參數構成了其技術特性的基礎：

●介電常數：介於3.0-10.0之間，高於多數陶瓷材料，使其在同等體積下能實現更高容量

工作溫度範圍：-55℃至+125℃
，覆蓋絕大多數工業和消費電子應用場景

●介質損耗：tanδ ≤ 1.5×10⁻²，遠低於電解電容（通常>0.1）

●絕緣電阻：>10⁴ MΩ，確保微小漏電流（通常<1nA）610

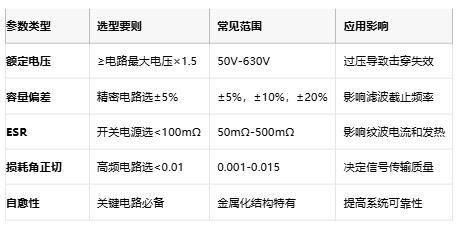

表：滌綸電容關鍵參數選型指南

在zai材cai料liao科ke學xue層ceng麵mian
，滌di綸lun電dian容rong的de性xing能neng優you勢shi源yuan於yu聚ju酯zhi薄bo膜mo的de分fen子zi高gao度du結jie晶jing取qu向xiang結jie構gou。這zhe種zhong結jie構gou在zai雙shuang向xiang拉la伸shen工gong藝yi中zhong形xing成cheng，使shi薄bo膜mo具ju備bei優you異yi的de機ji械xie強qiang度du（抗拉伸強度>150MPa）和穩定的電氣特性。即使在高濕度環境下（RH=85%）
，其介電強度仍能保持15kV/mm以上，這一特性使其在惡劣環境應用中具有不可替代的價值。

2 工作原理與製造工藝

2.1 介電機理與電荷存儲特性

滌綸電容的工作本質基於聚酯薄膜的極化響應特性。當電場施加於電容兩極時
，聚酯分子中的極性基團（酯基）會發生取向極化，同時分子鏈中的π電子雲產生電子位移極化。這兩種極化機製的協同作用使其介電常數達到3-10，高於大多數聚合物材料（如聚丙烯的2.2-2.3）。值得注意的是
，聚酯薄膜的極化響應時間在10⁻³秒量級
，這決定了其在低頻至中頻電路（通常<1MHz）中的最佳工作範圍。

2.2 金屬化工藝創新

高端滌綸電容采用的真空蒸發金屬化技術包含三步精密工藝：

1.薄膜表麵處理：通過電暈放電使薄膜表麵能達40mN/m以上，確保金屬層附著力

2.真空蒸鍍：在10⁻³Pa真空度下，將鋁或鋅加熱至1400℃蒸發，在移動的薄膜表麵形成30-100nm金屬層

3. 邊緣加厚：通過等離子噴塗在電容元件兩端形成200-500μm的金屬接觸層
，顯著降低ESR

此工藝不僅實現電極輕薄化（較箔式厚度減薄99%），還賦予電容器自愈能力——當介質局部擊穿時，擊穿點周圍金屬層可在毫秒級時間內氧化隔離，使電容恢複功能，大幅提升係統可靠性。

2.3 溫度適應性設計

滌綸電容的寬溫穩定性源於聚酯材料的玻璃化轉變溫度（Tg=78℃）和熔點（Tm=256℃）之間的寬窗口。在-55℃至+125℃範圍內
，聚酯薄膜保持穩定的結晶度（40-60%），介電常數變化率<±5%。針對高溫應用場景
，高端型號采用共聚改性聚酯（如PCT
、PEN），使工作溫度上限提升至150℃
，滿足汽車引擎艙等嚴苛環境需求。

3 性能優勢與適用場景分析

3.1 對比優勢分析

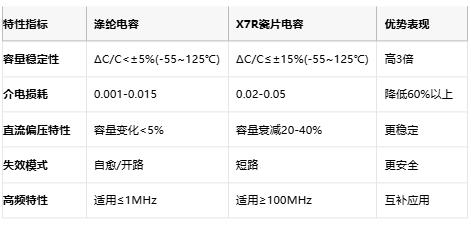

與瓷片電容相比，滌綸電容展現出多項不可替代的特性優勢：

3.2 四大核心優勢

1.電性能穩定性

在-55℃至+125℃範圍內，容量變化率<±5%
，尤其適合溫度波動劇烈的工業環境。在汽車電子應用中，引擎艙溫度可在-40℃至+125℃之間變化，滌綸電容仍能保持穩定的濾波性能。

2. 高頻低損耗特性

介質損耗tanδ≤0.015
，在20kHz-1MHz的中頻範圍內表現優異。在高保真音響的分頻網絡中
，使用滌綸電容可將總諧波失真降低0.8%，顯著提升音質純淨度。

3. 高絕緣性與安全性

絕緣電阻>10⁴MΩ

，漏電流僅為電解電容的千分之一。X2安規電容（滌綸材質）能承受2.5kV浪湧電壓
，廣泛用於電源輸入端電磁兼容濾波，確保設備安全。

4. 體積效率與經濟性

金屬化結構使體積較電解電容減小50%，10μF/250V規格可做到12×12×10mm。同時單價僅為鉭電容的1/5（同規格比價），在消費電子中可大幅降低BOM成本。

4 成本結構與選型要則

4.1 成本深度解析

滌綸電容的成本構成呈現原材料主導型特征：

●聚酯薄膜材料：占總成本45-60%
，受石油價格波動顯著。高端雙向拉伸膜價格達$8/kg，是普通膜的1.6倍

●金屬化電極：占15-20%，鋁/鋅靶材純度要求>99.99%

●封裝材料：環氧樹脂封裝占10-15%

●製造成本：卷繞/噴金/焊接等工藝能耗占18-25%

生產工藝對成本的影響同樣顯著：

●金屬化工藝：雖增加15%原料成本
，但通過自愈特性降低售後故障率90%，綜合成本下降40%

●無感結構設計：端麵噴金工藝增加工序但使ESR降低50%，適用於高頻開關電源

●環保型封裝：符合RoHS2.0的環氧樹脂成本高20%，但滿足出口歐盟要求

4.2 五維選型法則

1.電壓裕量設計

工作電壓≤60%額定電壓（如5V電路選≥16V）。在電源輸入濾波中，需考慮30%電壓浪湧，12V係統應選≥25V型號。

2. 溫度特性匹配

高溫環境（>85℃）選CL23（125℃）而非CL21（105℃）。汽車電子前裝市場必須選用AEC-Q200認證型號
，工作溫度覆蓋-40℃~125℃。

3. 高頻ESR控製

開關電源輸出濾波需選ESR<100mΩ的金屬化無感電容（如CBB81）。實驗表明，在500kHz Buck電路中，ESR從200mΩ降至80mΩ可減少紋波40%。

4. 尺寸與安裝適配

消費電子優選Ø5×11mm小尺寸
；大功率場景選螺栓式（如CL81）。LED驅動電源常用7×7×7mm方形封裝，散熱更優。

5. 安規認證要求

電源輸入端必須選X2安規電容（UL94 V-0阻燃）。醫療設備需滿足IEC60384-14標準，漏電流<0.5μA。

表：滌綸電容國內外主要廠商競爭力對比

5 應用場景與典型案例

5.1 消費電子領域

高保真音響係統

金屬化滌綸電容（如CL21）因tanδ<0.01
，在音頻耦合電路中實現相位失真降低2°。英國NAD302功放使用10μF/100V滌綸電容作輸入耦合，頻響平坦度±0.5dB(20Hz-20kHz)。

開關電源設計

X2安規電容（0.1-1μF/275VAC）用於EMI濾波，配合共模電感抑製10MHz-100MHz傳導幹擾。實測顯示，在65W適配器中添加X2電容可使傳導發射降低15dBμV。

5.2 工業電力電子

●變頻器緩衝電路

CBB81係列（1-10μF/1200V）吸收IGBT關斷尖峰，耐dV/dt>100V/ns。在22kW變頻器中，緩衝電容將過電壓從1300V抑製至800V以下

，保護功率模塊。

●光伏逆變器

專用CL23B係列耐受105℃高溫，5年失效率<0.1%。陽光電源組串式逆變器采用多顆68μF/450V滌綸電容作DC-Link支撐，降低母線紋波30%。

5.3 汽車電子係統

●BMS電池管理

金屬化聚丙烯電容（如TDK B32520）用於電壓采集濾波，AEC-Q200認證確保-40℃正常啟動。在寧德時代電池包中，濾波電容容量漂移<3%(-40~85℃)。

●LED車燈驅動

貼片式CL10（2.2μF/100V）體積僅7.3×4.3mm，適應狹窄空間。比亞迪車燈模塊使用6顆並聯，溫升<20℃（環境85℃）。

6 未來發展趨勢

6.1 材料體係創新

●納米複合介質：添加SiO₂/Al₂O₃納米粒子（粒徑<50nm），使介電常數提升至15-20
，體積縮小40%

●生物基聚酯薄膜：杜邦開發生物基含量>35%的環保薄膜

，碳足跡降低50%

●高導熱封裝：含氮化硼填料環氧樹脂提升導熱率至1.2W/mK，溫降15℃

6.2 智能化集成

●電容-電感集成模塊：風華高科推出LC複合濾波器，減少PCB麵積占用30%

●帶溫度傳感電容：Kemet開發集成NTC的係列產品，實時監控電容溫度狀態

6.3 綠色製造

●水溶性金屬化工藝：替代氰化物電鍍
，重金屬汙染減少90%

●廢料化學回收：將聚酯廢料解聚為BHET單體
，回收率達85%

●能效提升：西門子真空鍍膜係統節能30%
，生產成本降低18%

結論：滌綸電容的技術定位與選型策略

滌綸電容憑借其獨特的介電性能、優異的溫度穩定性和突出的性價比，在電子元件領域確立了不可替代的地位。針對不同應用場景，選型需把握三個核心維度：

●可靠性維度：工業/汽車領域首選金屬化結構，確保自愈特性；消費類可考慮箔式結構降低成本

●性能維度：高頻場景關注ESR和tanδ；高溫環境選擇CL23/CL24高溫係列

●合規維度：電源入口必選X2安規認證；醫療設備需滿足漏電流特殊要求

隨著新能源汽車滲透率提升（預計2030年達40%）和光伏裝機量增長（CAGR>10%），高壓、高容
、高溫型滌綸電容需求將持續增長。國內廠商如風華高科、法拉電子通過金屬材料國產化和工藝創新，正逐步打破高端市場壟斷，CL23X係列成本較TDK同規格低30%以上。未來五年，納米複合技術與模塊化集成將推動滌綸電容向更高性能、更小體積、更智能方向發展，為新能源和物聯網設備提供關鍵支撐。
