【導讀】線繞電阻采用鎳鉻合金等高電阻率金屬絲繞製在陶瓷骨架上，表麵覆蓋絕緣釉層。其電阻值由繞線長度、線徑及合金成分決定，典型溫度係數可達±5ppm/℃，精度可達0.01%（E96係列）。碳膜電阻則通過真空沉積工藝在陶瓷基體形成碳基薄膜，電阻值由膜層厚度和碳濃度控製，溫度係數通常為±200ppm/℃
，精度範圍0.5%~5%（E24/E12係列）。

一、技術特性對比分析

1.1 結構原理與性能差異

線繞電阻采用鎳鉻合金等高電阻率金屬絲繞製在陶瓷骨架上
，表麵覆蓋絕緣釉層。其電阻值由繞線長度、線徑及合金成分決定，典型溫度係數可達±5ppm/℃，精度可達0.01%（E96係列）。碳膜電阻則通過真空沉積工藝在陶瓷基體形成碳基薄膜，電阻值由膜層厚度和碳濃度控製
，溫度係數通常為±200ppm/℃，精度範圍0.5%~5%（E24/E12係列）。

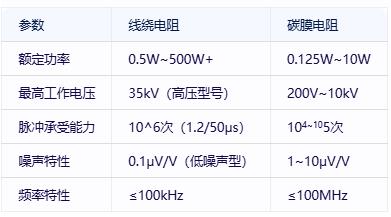

1.2 電氣性能參數對比

二
、應用場景與選型要則

2.1 線繞電阻應用場景

● 精密測量領域：在萬用表
、電橋等精密儀器中
，0.01%精度線繞電阻作為標準電阻使用

● 大功率場合：工業變頻器製動電阻（額定功率可達500W）、焊接設備限流電阻

● 脈衝吸收電路：防雷擊浪湧保護（典型脈衝能量吸收≥100J）

● 低溫漂要求：航天器溫控係統（工作溫度範圍-55℃~+150℃）

2.2 碳膜電阻應用場景

● 消費電子：手機充電器（0603~2512封裝，額定功率1/16W~1W）

● 高頻電路：RF匹配網絡（自諧振頻率≥100MHz）

● 成本敏感型產品：LED照明驅動（單價低至0.001美元）

● 浪湧保護：一次性保險絲替代方案（1/4W~2W功率等級）

三、成本結構與選型策略

3.1 成本構成分析

● 線繞電阻：材料成本占比約65%（合金絲占40%），精密加工成本占25%
，測試校準成本占10%

● 碳膜電阻：基板材料成本占30%，薄膜沉積工藝占50%
，封裝測試占20%

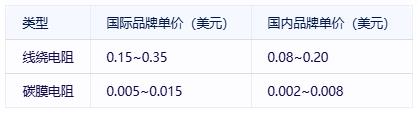

典型價格對比（以0603/100kΩ為例）：

3.2 選型核心要素

1. 精度與穩定性：

● 醫療設備優先選用線繞電阻（精度≥0.1%）

● 消費電子可采用碳膜電阻（精度1%~5%）

2. 功率處理能力：

● 功率密度＞1W/cm³時必須使用線繞電阻

● 碳膜電阻功率密度上限0.5W/cm³

3. 環境適應性：

● 軍用級（-55℃~+125℃）必選線繞電阻

● 工業級（-25℃~+85℃）可選碳膜電阻

4. 成本敏感性：

● 單機用量＞1000pcs時
，碳膜電阻成本優勢顯著

● 關鍵安全電路建議采用線繞電阻

四、主流廠商技術路線對比

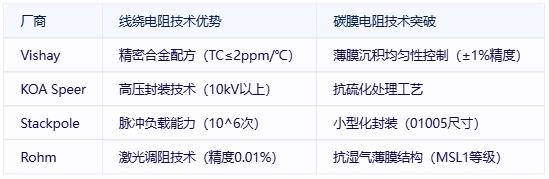

4.1 國際廠商技術特點

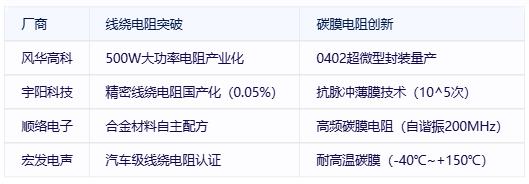

4.2 國內廠商進展

五、選型決策樹

1. 精度需求＞0.1% → 線繞電阻

2. 功率密度＞0.5W/cm³ → 線繞電阻

3. 工作溫度＞100℃ → 線繞電阻

4. 成本敏感且精度≤5% → 碳膜電阻

5. 高頻應用＞100MHz → 碳膜電阻

6. 脈衝負載＞10^5次 → 線繞電阻

六、技術發展趨勢

1. 線繞電阻：

● 納米合金材料應用（TC＜1ppm/℃）

● 3D立體繞線技術提升功率密度

● 集成溫度傳感器實現智能監控

2. 碳膜電阻：

● 石墨烯基薄膜研發（功率密度提升3倍）

● 激光微調技術實現0.1%精度

● 柔性基板開發（可彎曲應用）

七、結論

線繞電阻與碳膜電阻呈現明顯的差異化競爭格局。在需要高精度
、高穩定性
、大da功gong率lv的de應ying用yong場chang景jing中zhong，線xian繞rao電dian阻zu具ju有you不bu可ke替ti代dai性xing，國guo際ji廠chang商shang在zai材cai料liao技ji術shu和he高gao端duan市shi場chang仍reng保bao持chi優you勢shi。碳tan膜mo電dian阻zu憑ping借jie成cheng本ben和he體ti積ji優you勢shi，在zai消xiao費fei電dian子zi領ling域yu占zhan據ju主zhu導dao地di位wei，國guo內nei廠chang商shang通tong過guo工gong藝yi創chuang新xin正zheng在zai快kuai速su縮suo小xiao技ji術shu差cha距ju。選xuan型xing時shi應ying根gen據ju具ju體ti應ying用yong場chang景jing建jian立li技ji術shu-成本平衡模型，重點關注溫度係數
、功率容量、長期穩定性等關鍵參數。
