雙軸加速度傳感器三個優勢



降低與重力平麵對齊的要求



對於單軸加速度傳感器，加速度傳感器的輸出為Ax=sin(θ)*1g
，如果檢測軸與重力平麵沒有很好的對齊，會影響重力加速度在檢測軸上的分量，從而影響檢測精度。



設置雙軸加速度傳感器
，X軸與重力平麵垂直，Y軸與重力平麵平行。加速度傳感器X軸輸出值與θ的正弦值成比例Ax=sin(θ)*1g，Y軸輸出值與θ的餘弦值Ay=cos(θ)*1g成比例。我們也可以把加速度傳感器X軸與Y軸輸出值相除
，得到Ax/Ay = sin(θ)*1g / cos(θ)*1g =tan(θ)。這時我們可以看到，重力加速度g不再公式裏麵了。這代表即使XY平麵與重力平麵存在一定傾斜
，也可以確保檢測XY平麵上傾斜角的精準度。這個特性彌補了單軸加速度傳感器必須與重力平麵對齊這一缺陷。



檢測角度可以擴展到360°



當360°旋轉單軸加速度傳感器時，每個加速度傳感器輸出值Ax可能會對應兩個角度。



如下圖，當角度在90°到270°，單軸加速度傳感器輸出值Ax與角度一一對應
，超過這個範圍，每個輸出值Ax在360°範圍內，對應兩個傾斜角度，無法有效的區分。

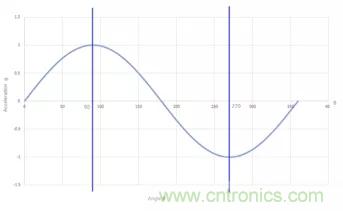

圖1：單軸加速度傳感器360°旋轉對應輸出



而當我們使用雙軸加速度傳感器檢測360°範圍傾斜角時，設加速度傳感器兩個輸出軸Ax與Ay。並且兩個輸出軸互相垂直，這樣我們便可通過Ax與Ay的正負值來判斷旋轉角度的範圍，從而使得雙軸加速度傳感器輸出值與傾斜角度在360°範圍內一一對應



圖2：不同象限與加速度輸出值正負的關係



如上圖，根據Ax與Ay的正負可以把XY平麵傾斜角度分成4個象限：

第一象限：Ax+與Ay+

第二象限：Ax+與Ay-

第三象限：Ax-與Ay-

第四象限：Ax-與Ay+

然後，可以根據Ax與Ay的比值確定具體角度。



靈敏度基本恒定



雙軸加速度傳感器當θ在60°到90°變化時

，X軸輸出值相對傾斜角的靈敏度下降，同時Y軸輸出相對傾斜角的靈敏度升高
，兩者很好的相互補充。



設置雙軸加速度傳感器，X軸與重力平麵垂直，Y軸與重力平麵平行。加速度傳感器X軸輸出值與θ的正弦值成比例Ax=sin(θ)*1g
，Y軸輸出值與θ的餘弦值Ay=cos(θ)*1g成比例。把加速度傳感器X軸與Y軸輸出值相除

，得到Ax/Ay = sin(θ)*1g / cos(θ)*1g =tan(θ)。



根據tan(θ)函數特性可以看出，隨著θ增大，增量靈敏度越來越高。同時可以看出，如果要計算係統最小靈敏度，可以取θ=0時輸出變化的增量。根據公式Ax=sin(θ)*1g，可以近似計算最小靈敏度。當θ=0時，S[g]= ΔAx= sin(P)*1g , 其中P為係統要求的最小步長。



假設應用要求最小分辨率為1°。取θ=0
，步長P為1°時
，靈敏度S[g]= sin（1°）=17.45mg/1°。即對應數字輸出加速度傳感器

，每個LSB要區分17.45mg輸出，那麼對應靈敏度最少是58LSB/g (1g/17.45mg)。



加速度傳感器的靈敏度選型



在Digi-Key上，可以根據參數篩選電子元器件的功能。對於加速度傳感器，列出了靈敏度的參數欄。

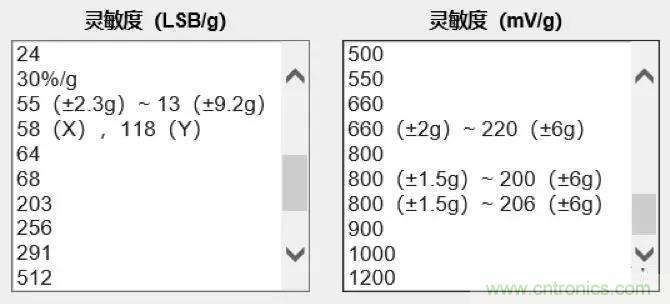

圖3，Digi-Key提供根據參數篩選電子元器件的功能



靈敏度（LSB/g）主要針對數字輸出加速度傳感器，代表一個重力加速度（g）下
，輸出能區分多少位LSB。上麵已經根據應用要求推導出，假設應用要求最小分辨率為1°，靈敏度需要大於58LSB/g。那麼可以根據這一結果直接在參數欄裏選擇。



在參數篩選列表我們可能會發現，%/g來表示靈敏度。這個一般用在輸出為占空比的加速度傳感器。舉例：ADI的ADXL213AE輸出信號為占空比調製的數字信號
，與加速度成比例。0g偏置=50%占空比，增加一個重力加速度
，占空比改變30%。



靈敏度（mV/g）主要針對模擬輸出加速度傳感器，代表1個重力加速度下，輸出電壓的幅值。對應於模擬輸出加速度傳感器。舉個例子：ADI的ADXL203CE
，其中對應靈敏度為1000mV/g。應用要求最小分辨率為1°
，根據上麵推導至少需要能夠分辨17.45mg/1°。那麼後續的檢測電路至少需要分辨17.45mV（1000mV*17.45mg/1g）的信號。



本文小結



雙(shuang)軸(zhou)加(jia)速(su)度(du)傳(chuan)感(gan)器(qi)在(zai)檢(jian)測(ce)傾(qing)斜(xie)角(jiao)時(shi)，由(you)於(yu)靈(ling)敏(min)度(du)基(ji)本(ben)恒(heng)定(ding)

，相(xiang)比(bi)較(jiao)單(dan)軸(zhou)加(jia)速(su)度(du)傳(chuan)感(gan)器(qi)而(er)言(yan)，減(jian)小(xiao)了(le)對(dui)加(jia)速(su)度(du)傳(chuan)感(gan)器(qi)靈(ling)敏(min)度(du)的(de)要(yao)求(qiu)。同(tong)時(shi)
，雙(shuang)軸(zhou)加(jia)速(su)度(du)傳(chuan)感(gan)器(qi)不(bu)需(xu)要(yao)與(yu)重(zhong)力(li)平(ping)麵(mian)對(dui)齊(qi)，並(bing)且(qie)實(shi)現(xian)了(le)360°傾斜角檢測。



有關三軸加速度傳感器傾斜角檢測時，相對於單軸/雙軸加速度傳感器，有什麼優勢，又有什麼特點，敬請大家繼續關注我們。
