本設計主要研究基於WIFI網絡的可視化無線遙控搬運機器人
，利用WIFI網絡高速傳輸實時視頻圖像采集

，通過機器人安裝的傳感器實現數據采集。采用WIFI網絡通訊使得控製端多樣化
，可用手機

，電腦等具備WIFI功能的設備進行控製。此外，還可將機器人接入Internet實現更遠距離的控製。本設計在S3C6410平台上移植了Linux操作係統用於接收命令並對硬件設備進行控製，其中移植了MJPGstreamer作為視頻服務器，移植了BOA服務器作為WEB服務器。本文將從硬件設計，驅動程序編寫，服務器移植
，服務程序編寫，Android應用程序編寫，Web應用程序編寫等方麵來講述本設計的功能實現。

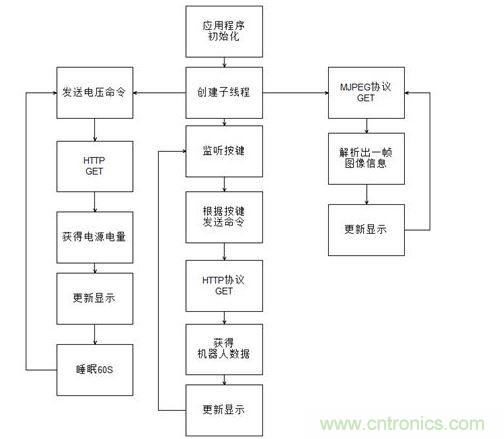

圖 4-1 Android應用程序流程圖



如圖4-1所示
，Android端的應用程序采用多線程技術，其中一個子線程每60S向服務器發送一個獲取電量的命令並根據收到的數據進行更新顯示，另一個線程根據MJPEGxieyilaijiexichutuxiangshujubinggengxinxianshi，zhuxianchengzhuyaowanchengyonghucaokongshijiandejianting，binggenjuyonghudeshijicaokongfasongxiangyingdeminglinggeifuwuqibingcongfuwuqihuodejiqirendezuixinshujulaishishigengxin。qiminglingdefasongfangshicaiyongHTTP協議中的GET方法。





GET方法是HTTP協議中定義的多種與服務器進行交互的方法之一，它一般用於獲取/查詢資源信息。該方法請求的數據會附在URL之後，並且提交的數據最多隻能是1024字節
，但是本設計中隻需要傳送命令字即可，因此采用GET方法來傳送命令字與獲取機器人數據信息。使用該方法來發送命令，服務器端的CGI程序可以在QUERY-STRING環境變量中非常方便的獲取到客戶端傳送給服務器的數據，並且客戶端應用程序可以在HttpResponse中獲得服務器端返回的數據。





Android應用中HTTP GET方法實現部分代碼如下：



public String doGet(String url){



//參數設置



...



//創建 HttpClient 的實例



HttpClient httpClient = new DefaultHttpClient(httpParams);



// GET



HttpGet httpGet = new HttpGet(url);



try {



HttpResponse response = httpClient.execute(httpGet);



if (response.getStatusLine().getStatusCode() == HttpStatus.SC_OK){



// 使用getEntity方法獲得返回結果



return EntityUtils.toString(response.getEntity());



}



...



}





Mjpeg即Motion JPEG。MJPEG將服務器端發送來的一張張JPG圖像數據發送給客戶端

，客戶端不斷的接收圖像數據並顯示更新即形成了動態的圖像。MJPEG在HTTP中mjpg的在http的mime type是"x-mixed-replace"。獲取視頻圖像數據時
，客戶端首先發一個GET方法

，如果服務器接收響應則會設置context type的boundary子屬性來指明。然後服務器端開始發送圖片數據
，在數據頭部會有圖片類型以及大小信息，其中Content-Length字段指明圖像數據的長度

，Content-Type字段指明圖像的類型其值為image/jpeg。當一幀圖像數據發送完畢後，服務器端將會發送邊界字符串來表示一幀圖像發送結束。

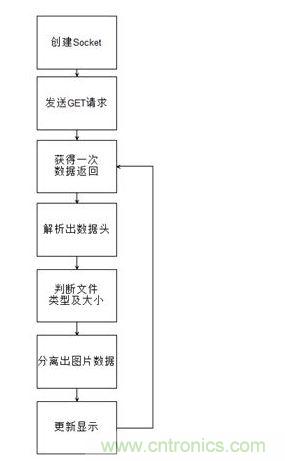

圖 4-2 Mjpeg解析圖像流程圖





在Android客戶端需要根據Mjpeg協議來編寫代碼實現圖像數據的解析
，其中部分代碼如下：



Socket server = new Socket(url.getHost(), url.getPort());



OutputStream os = server.getOutputStream();



InputStream is = server.getInputStream();



StringBuffer request = new StringBuffer();



request.append("GET " + url.getFile() + " HTTP/1.0rn");



request.append("Host: " + url.getHost() + "rn");



request.append("rn");



os.write(request.toString().getBytes(), 0, request.length());//請求返回File



StreamSplit localStreamSplit = new StreamSplit(new DataInputStream(new BufferedInputStream(is)));



Hashtable localHashtable = localStreamSplit.readHeaders();//獲得文件的信息頭



String str3 = (String)localHashtable.get("content-type");//獲得content-type以後的數據



int n = str3.indexOf("boundary=");//定位邊界字符串



Object localObject2 = "--";



if (n != -1){



localObject2 = str3.substring(n + 9);//指定到boundary子屬性



str3 = str3.substring(0, n);



if (!((String)localObject2).startsWith("--"))



localObject2 = "--" + (String)localObject2;}



if (str3.startsWith("multipart/x-mixed-replace")){//判斷MIME類型



localStreamSplit.skipToBoundary((String)localObject2);//定位到圖像數據部分



}do{



if (localObject2 != null){



localHashtable = localStreamSplit.readHeaders();



if (localStreamSplit.isAtStreamEnd())



break;



str3 = (String)localHashtable.get("content-type");



if (str3 == null)



throw new Exception("No part content type");



}



if (str3.startsWith("multipart/x-mixed-replace")){



n = str3.indexOf("boundary=");



localObject2 = str3.substring(n + 9);//獲得



localStreamSplit.skipToBoundary((String)localObject2);



}else{



byte[] localObject3 = localStreamSplit.readToBoundary((String)localObject2);



if (localObject3.length == 0)



break;



Message message = Message.obtain();



message.arg1 = 0;



message.obj = BitmapFactory.decodeByteArray(localObject3, 0, localObject3.length);



messageHandler.sendMessage(message);//顯示消息



}



fps++;



try{



Thread.sleep(10L);



}catch (InterruptedException localInterruptedException){



}



如圖4-3所示，WEB客戶端采用AJAX技術，其功能模塊大體上分為3個部分：第一部分主要是監測用戶的操作並采用HTTP GET方法來發送控製命令，最後將服務器返回的信息更新顯示。第二部分主要為120S定時發送獲取電源電量值得命令，並將獲得的數據更新顯示。第三部分獲取圖像數據並顯示。

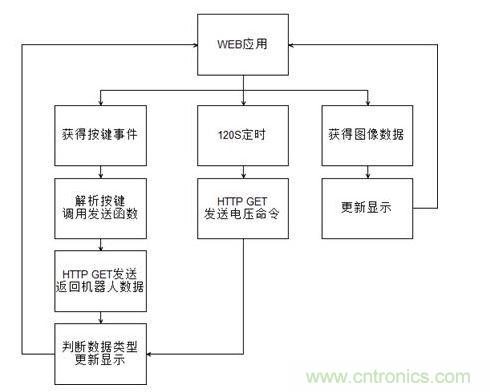

圖 4-3 WEB客戶端流程圖





AJAX（Asynchronous Javascript + XML）即異步JavaScript和XML技術的簡稱

，它可以實現網頁異步更新。采用該方法來設計WEB應用，可以隻對網頁的部分內容進行更新，而不需要重新對整個頁麵進行加載。其工作原理如下圖所示：

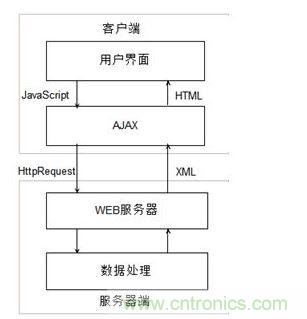

圖 4-4 AJAX工作原理





采用WEB瀏覽器來顯示的時候隻需要添加如下代碼：



<img src="http://192.168.2.1:8080/?action=stream" style="width:640px; height:480px;"/>



4.2.4 利用AJAX技術實現命令發送與數據更新



XMLHttpRequest 是 AJAX 的最基礎的部分

，本設計中的部分代碼如下：



function SendCmd(cmd)



{



var xmlhttp;



if (window.XMLHttpRequest)



{// code for IE7+, Firefox, Chrome, Opera, Safari



xmlhttp=new XMLHttpRequest();



}



else



{// code for IE6, IE5



xmlhttp=new ActiveXObject("Microsoft.XMLHTTP");



}



xmlhttp.open("GET","./car.cgi?"+cmd,true);



xmlhttp.send();



xmlhttp.onreadystatechange=function()



{



if (xmlhttp.readyState==4 && xmlhttp.status==200)



{



var rec=xmlhttp.responseText;



if( rec.indexOf("PRE") == 0)



{



document.getElementById("Pressure").innerHTML="壓力:"+rec.substr(4);



}



if( rec.indexOf("POW") == 0)



{



var get_power=parseFloat(rec.substr(4));



get_power=9.9*get_power/1024;



if(power == 0)



power=get_power;



if(get_power<=power && power-get_power<0.2)



{



power=get_power;



if(power>8.3)



document.getElementById("Power").innerHTML="電量:100%";



else if(power>8.2)



...



}



}



}



}



}





本文從硬件選型，硬件電路設計
，係統移植，驅動程序移植編寫
，服務器搭建，服務器程序編寫，以及Android客戶端和Web客(ke)戶(hu)端(duan)應(ying)用(yong)程(cheng)序(xu)編(bian)寫(xie)方(fang)麵(mian)進(jin)行(xing)了(le)較(jiao)為(wei)詳(xiang)細(xi)的(de)介(jie)紹(shao)。通(tong)過(guo)自(zi)己(ji)的(de)努(nu)力(li)，完(wan)成(cheng)了(le)最(zui)低(di)層(ceng)的(de)硬(ying)件(jian)設(she)計(ji)到(dao)最(zui)上(shang)層(ceng)軟(ruan)件(jian)開(kai)發(fa)
，實(shi)現(xian)了(le)本(ben)設(she)計(ji)的(de)基(ji)本(ben)功(gong)能(neng)。最(zui)終(zhong)用(yong)戶(hu)能(neng)夠(gou)通(tong)過(guo)Android客戶端和Web客戶端對機器人進行夾持，運輸，擺放動作的控製，並且能夠實時地返回機器人采集到的圖像數據和傳感器數據。



由you於yu本ben設she計ji基ji於yu成cheng本ben的de考kao慮lv

，並bing沒mei有you采cai用yong大da功gong率lv高gao精jing度du的de硬ying件jian設she備bei，所suo以yi隻zhi能neng作zuo為wei一yi種zhong功gong能neng演yan示shi以yi及ji技ji術shu可ke行xing性xing演yan示shi。在zai後hou續xu的de工gong作zuo中zhong還hai可ke以yi提ti升sheng硬ying件jian設she備bei，調tiao整zheng應ying用yong程cheng序xu來lai獲huo得de更geng好hao的de使shi用yong價jia值zhi以yi及ji更geng好hao的de用yong戶hu體ti驗yan。
