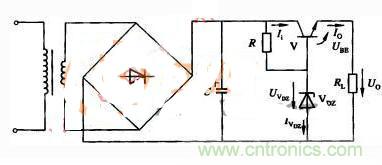

用三極管V代替圖1中的限流電阻Ｒ，就得到圖1所示的串聯型三極管穩壓電路。

在基極電路中
，VDZ與Ｒ組成參數穩壓器。

工作原理

①圖1連接電路，檢查無誤後
，接通電路。

②保持輸入電壓Ui不變，改變RL，觀察U0。

③保持負載RL不變
，改變UL，觀察U0。

結論：輸出電壓U0基本保持不變。

該電路穩壓過程如下：

（1）當輸入電壓不變，而負載電壓變化時，其穩壓過程如下：


（2）當負載不變

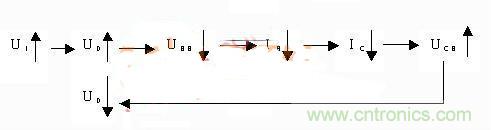

，輸入電壓U增加時，其穩壓過程如下：

（3）當UI增加時
，輸出電壓U0有升高趨勢，由於三極管Ｔ基極電位被穩壓管DZ固定
，故U0的增加將使三極管發射結上正向偏置電壓降低，基極電流減小，從而使三極管的集射極間的電阻增大，UCE增加，於是，抵消了U0的增加，使U0基本保持不變。

需要注意的是
，雖然對於輸出電壓來說電路具有一定的穩壓作用
，但此電路控製靈敏度不高，穩壓性能不理想。

本(ben)篇(pian)文(wen)章(zhang)對(dui)穩(wen)壓(ya)三(san)極(ji)管(guan)串(chuan)聯(lian)電(dian)路(lu)進(jin)行(xing)了(le)較(jiao)為(wei)全(quan)麵(mian)的(de)講(jiang)解(jie)，將(jiang)這(zhe)種(zhong)電(dian)路(lu)的(de)特(te)點(dian)非(fei)常(chang)詳(xiang)細(xi)的(de)展(zhan)現(xian)在(zai)讀(du)者(zhe)麵(mian)前(qian)，非(fei)常(chang)適(shi)合(he)初(chu)學(xue)者(zhe)作(zuo)為(wei)知(zhi)識(shi)儲(chu)備(bei)來(lai)進(jin)行(xing)閱(yue)讀(du)。
