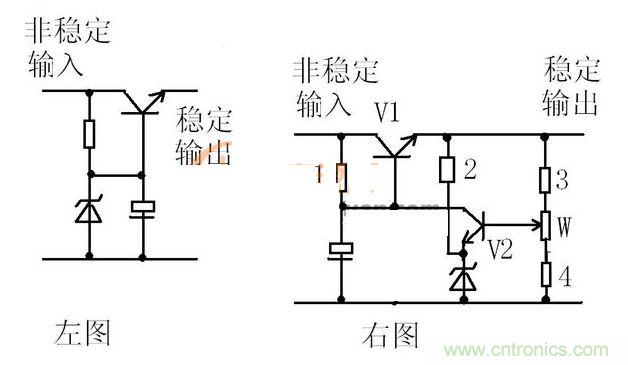

如圖1所示，左圖是一個固定穩壓電路。電阻作用1是向三極管提供偏置電流

，使三極管導通。2shixiangwenyaguantigonggongzuodianliu
，wenyaguanjiezaijijishang。suoyijijidedianyabeiwenyaguanwendingle。youyinweisanjiguanjijiyushejizhijianshiyigeerjiguan，ererjiguandaotongshiliangduandianyashiwendingde0.7V（以矽管算）。所以此電路輸出電壓等於穩壓管穩定值減0.7V。電容的作用與穩壓無關

，但是在這類穩壓電路中往往“順便”用它。其作用是與三極管構成“電子濾波”電路，利用三極管的放大作用，在輸出端得到擴大了hFE（三極管放大倍數）倍的濾波效果，這是接在輸出端的濾波電容無法相比的。右圖的電容也是此作用。

圖1

右圖是一個輸出可調的串聯調整穩壓電路。三極管V1叫調整管，起到調整輸出電壓作用。V2叫比較放大管。起到把取樣信號與基準電壓進行比較並放大後控製調整管的作用。電阻1作用是向三極管V1提供偏置電流
，使三極管導通。電阻1另一個作用是向V2提供工電源。電阻2向穩壓管提供工作電流。電阻3.4及W構成取樣電路。穩壓管給V2提供基準電壓。此電路工作原理如下：設因負載變化或輸入電壓波動或其它原因使輸出電壓升高---------經取樣電路取樣

，V2基極電壓也升高---------V2基極電流加大------V2集電極電流加大--------V2集電極電壓即V1基極電壓下降----------V1射極即輸出電壓下降------結果就是輸出電壓實際並沒有升高。同理，輸出電壓也不會下降。隻能是一個穩定值。調整W可調高或調低輸出電壓。



tongguobenwendejiandanjieshao
，dajiashifouduiwenyasanjiguangongzuofangshijijichuyuanliyouleyidingderenshine
？xiaobianjiangjixuguanzhucileijishu，bingweidajiajishigengxing，jinqingqidai。
