如何處理程控電源多路正/負輸出電壓的連接？

發布時間：2015-03-03 責任編輯：sherryyu

【導讀】有位朋友提到個電源的接地問題。這是一個非常好的問題。就著這個問題，本文來談一下電源的正、負電壓問題。也就是來教教大家如何處理程控電源多路正/負輸出電壓的連接？

幾乎任何程控電源的輸出兩端都是浮地和隔離的，為了避免共模幹擾，都會有很大的接地阻抗。而電源的外殼是接地的，其內部與電源插頭上的接地線相連接

但在很多應用中，被測件是接地的，而且有時會要求多路供電，如一個控製係統，需要3路供電: +5V, +15V, 和 -15V。如果你手邊有一台3路輸出的電源，那怎麼接線呢？

首先，我們說， +5V 也好， -15V也好，都是相對於接地（0V）的。因此，電源和被測件需要共同的接地點，這樣每一路的輸入輸出都是以地為參考。再強調一次，這個接地點應該是幹淨的接地，而不能與大型設備的地接在一起。由一個非常簡單的方法驗證這個地線的質量，就是利用一台手持數字萬用表，測量地線和零線直接的電壓。正常情況下，這個電壓在5-10V，最理想的是在2V左右，但不可能是0V。

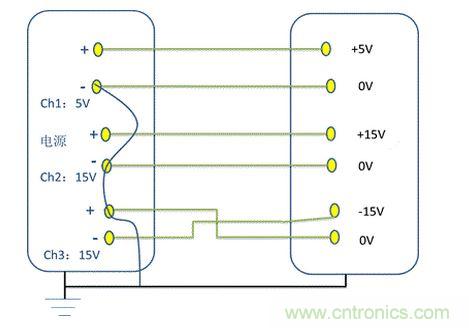

圖 1 就是這個實例。我們用1台3路輸出的電源，將電壓分別設為5V， 15V和15V輸出。將5V和其中一路15V的負端短路，並與另外一路15V輸出的正端短接後，接在電源的地線上，再將被測件的地線與電源的地線共地連接。這樣，在負載端，就可以得到3路的供電，即 +5V，+15V和 -15V。

程控電源多路正/負輸出電壓的連接
