機床電機控製電路連接完成後，在通電試車前應進行檢查，防止錯接、漏接或線路故障。通常是對照原理圖，從電源端逐段核對端子接線，以排除錯接、漏lou接jie。這zhe種zhong方fang法fa很hen麻ma煩fan，特te別bie是shi較jiao複fu雜za的de電dian路lu，還hai易yi出chu錯cuo。其qi實shi可ke根gen據ju電dian路lu的de工gong作zuo原yuan理li。利li用yong所suo學xue的de基ji礎chu電dian路lu知zhi識shi
，通tong過guo用yong萬wan用yong表biao測ce量liang電dian路lu的de電dian阻zu，即ji可ke判pan斷duan出chu所suo接jie電dian路lu是shi否fou正zheng確que以yi及ji各ge電dian氣qi元yuan件jian的de動dong作zuo情qing況kuang及ji判pan斷duan電dian路lu故gu障zhang點dian。下xia麵mian以yi交jiao流liu接jie觸chu器qi聯lian鎖suo控kong製zhi的de電dian動dong機ji正zheng反fan轉zhuan控kong製zhi電dian路lu為wei例li說shuo明ming如ru何he檢jian查zha電dian動dong機ji控kong製zhi電dian路lu。







1) 檢查有無絕緣層壓入接線端子
，如有絕緣層壓入接線端子
，通電後，會使電路無法接通。 2) 檢查裸露的導線線芯是否符合規定。 3) 用手搖動、拉撥接線端子上的導線。檢查所有導線與端子的接觸情況，不允許有鬆脫。 4) 用萬用表檢查各元件動作情況及接線是否正確。

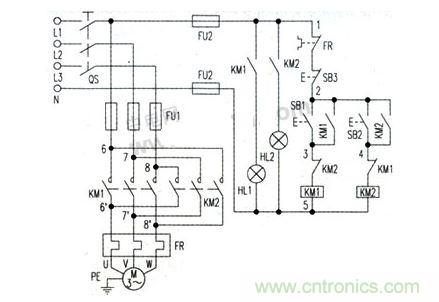

用萬用表： RxlO 擋或 R × 100 擋，將兩表筆分別接在圖中 6 與 U
、 7 與 V 、 8 與 W 兩點之間。正常情況萬用表指針此時應分別指在“∞”位置。然後
，測量點不變
，手動交流接觸器 KM1 、 KM2 ，此(ci)時(shi)

，若(ruo)萬(wan)用(yong)表(biao)指(zhi)針(zhen)從(cong)無(wu)窮(qiong)大(da)位(wei)置(zhi)向(xiang)右(you)偏(pian)轉(zhuan)，說(shuo)明(ming)交(jiao)流(liu)接(jie)觸(chu)器(qi)動(dong)作(zuo)良(liang)好(hao)且(qie)主(zhu)電(dian)路(lu)交(jiao)流(liu)接(jie)觸(chu)器(qi)主(zhu)觸(chu)點(dian)及(ji)熱(re)繼(ji)電(dian)器(qi)熱(re)元(yuan)件(jian)接(jie)線(xian)正(zheng)確(que)且(qie)情(qing)況(kuang)正(zheng)常(chang)。





 1) 檢查按鈕的動作及接線情況。用萬用表 R × 10 擋或 R × 100 擋
，將兩表筆分別接在圖中 1
、 5 兩點。正常情況萬用表指針此時應指在“∞”位置。萬用表指針指示正常後，按下按鈕 SB1 ，若萬用表指針向右偏轉，說明按鈕 SB1 接線正確且動作良好，鬆開按鈕 SB1 。此時萬用表指針應又回到“∞”位置．萬用表指示的電阻值為交流接觸器線圈的直流電阻 ( 交流接觸器 KMl 、 KM 型號相同 ) 。再按下按鈕 SB2 ，若萬用表指針向右偏轉，說明按鈕 SB2 接線正確且動作良好，鬆開按鈕 SB2 ，此時萬用表指針又回到“∞”位置。再按下按鈕 SB1( 或 SB2) ，萬用表指針向右偏轉，萬用表指示的電阻值為交流接觸器線圈的直流電阻。然後在不鬆開 SB1( 或 SB2) 的情況下。按下 SB3 ，若萬用表指針從右偏向“∞”位置，說明按鈕 SB3 接線正確且能可靠斷開控製電路。

2) 檢查自鎖環節。用萬用表 R × 10 擋或 R × 100 擋，將兩表筆分別接在圖中 2 、 5 兩點
，正常情況萬用表指針此時應指在“∞”位置。萬用表指針指示正常後
，手動交流接觸器 KM1
，若萬用表指針向右偏轉
，說明自鎖輔助動合觸點 KM1 接線正確且動作良好．萬用表指示的電阻值為交流接觸器線圈的直流電阻。然後

，鬆開交 流接觸器 KM1 ．使萬用表指針回到“∞”位置。再手動交流接觸器 KM2 ，若萬用表指針向右偏轉，說明自鎖輔助動合觸點 KM2 接線正確且動作良好。





 1) 動斷互鎖輔助觸點 KM1 。用萬用表 R × 10 擋或 R × 100 擋，將兩表筆分別接在圖中 4
、 5 兩點，正常情況萬用表指針應由“∞”位置向右偏轉。萬用表指示的電阻值為交流接觸器 KM2 線圈的直流電阻，然後．手動交流接觸器 KM1 。若萬用表指針又偏向“∞”位置。說明動斷互鎖輔助觸點 KM1 接線正確且動作良好。 2) 動斷互鎖輔助觸點 KM2 。用萬用表 R × 10 擋或 R × 100 擋。



將兩表筆分別接在圖中 3 、 5 兩點，正常情況萬用表指針應由“∞”位置向右偏轉。萬用表指示的電阻值為交流接觸器 KM1 線圈的直流電阻，然後，手動交流接觸器 KM2 。若萬用表指針又偏向“∞”位置，說明動斷互鎖輔助觸點 KM2 接線正確且動作良好。



通過上述幾步．就可檢查出電路的接線及電路各元件的基本情況，這樣，就可通電試車了。
