關於采用兩級結構的電源電路的設計
發布時間:2013-01-07 責任編輯:Lynnjiao
【導讀】電壓源前後級的高頻開關動作很容易引起兩級間的互相幹擾,在母線電壓比較高的時候尤其明顯。因此在兩級之間串接共模抑製器Lc1,用來隔離其相互間幹擾。
電源主電路如圖1所示,分上下兩部分,上部分為電壓源部分,下部分為電流源部分,每部分采用兩級結構,交流輸入整流濾波後,先經過DC/DC變換,再通過逆變器輸出。其中DC/DCcaiyongbanqiaodianluyonglaitigongwendingdezhiliumuxiandianya,binggelishurujiheshuchuji。nibianbufencaiyonglechangguiquanqiaonibiandianlu,shiheyujiaodagonglvdeyingyongchanghe。shuchucaiyongliangjiLC濾波器濾除高頻紋波。Lc1、Lc2、Lc3shigongmoyizhiqi。dianyayuanqianhoujidegaopinkaiguandongzuohenrongyiyinqiliangjijiandehuxiangganrao,zaimuxiandianyabijiaogaodeshihouyouqimingxian。yincizailiangjizhijianchuanjiegongmoyizhiqiLc1,用來隔離其相互間幹擾。Lc2,Lc3接在輸出端和負載之間的,作用和Lc1類似,用於抑製高頻共模分量通過負載。所不同的是電壓源前級DC/DC采用全橋整流,電流源采用全波整流。

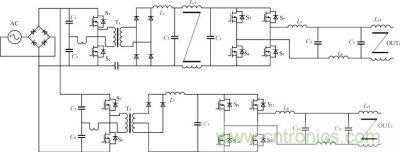

圖1:前級DC隔離電源與逆變電源
控製原理與結構
對於DC/DC級的控製,本文采用SG3525控製芯片,簡單可靠,成本低。
後級逆變器采用了雙極性SPWM控製,如圖2所示。通過高頻三角波和基準正弦波的比較得到控製開關管的PWM波形。正弦基準信號的頻率與輸出正弦波相同,其幅度的變化可以調製開關的占空比D。幅度調製比ma定義為
ma=Vsm/Vcm (1)

圖2:三角波與逆變器開關控製波形
式中:Vsm是正弦基準信號峰值;
Vcm是三角波的峰值。
逆變輸出正弦電壓峰值Vom和直流母線電壓Vd的關係為
Vom=ma×Vd,ma≤1(2)
圖3是具體控製原理。為消除輸出諧波,電路采用了電壓、電流雙環控製,其中,Vf為反饋電壓,If為反饋電流。電壓調節環的輸出作為電流環的比較基準,電流環輸出誤差信號與三角波信號比較得到SPWM信號。由IR2110芯片構成驅動電路,由此輸出相位互補的兩路SPWM信號分別驅動四個開關管。為防止上下橋臂直通,兩路SPWM信號之間必須設置死區。保護電路起到監控Vf、If的作用,如果幅值超出閾值,保護電路將關閉驅動信號。

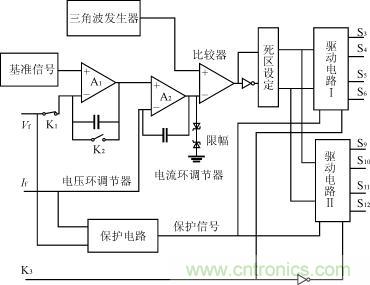

圖3 :逆變級控製電路
多功能輸出的實現
在此電源係統中,電壓源和電流源的控製采用同一控製電路,通過繼電器切換到不同的工作模式。電壓源工作時,繼電器K1合,K2開(如圖3所示),采用電壓、電流雙環調節控製,基準信號為正弦信號,輸出交流電壓;基準為直流電平,輸出直流電壓。電流源工作時,K1開,K2合,電壓調節環變為跟隨器,隻通過電流環調節,基準為正弦信號,輸出交流電流;基準為直流電平,輸出直流電流。電壓源和電流源驅動信號切換是通過K3來實現的,在電壓源工作方式,關斷電流源的前級;在電流源工作方式,關斷電壓源的前級,這樣可以防止幹擾,提高電路的可靠程度。以上的K1、K2、K3是由數控電路給出的。
占空比限製與輸出交流電壓的削頂
PI調節器輸出限幅的考慮
由於所采用的專用驅動芯片IR2110是通過自舉供電方式來驅動橋臂上管的(如圖4所示)。所以,在上、下管驅動信號恒低或恒高時,給上管供電的自舉電容C1能(neng)量(liang)得(de)不(bu)到(dao)補(bu)給(gei)。當(dang)電(dian)容(rong)上(shang)的(de)能(neng)量(liang)放(fang)完(wan)後(hou),上(shang)管(guan)關(guan)斷(duan),就(jiu)會(hui)出(chu)現(xian)此(ci)橋(qiao)臂(bi)無(wu)驅(qu)動(dong)信(xin)號(hao),無(wu)輸(shu)出(chu)的(de)現(xian)象(xiang)。尤(you)其(qi)是(shi)直(zhi)流(liu)電(dian)壓(ya)時(shi),常(chang)有(you)這(zhe)一(yi)現(xian)象(xiang)。

圖4 :逆變級驅動電路
在逆變器控製中,PI調節器輸出的幅度如果超過三角波的幅度,就會出現過調製的現象,此時,PWM驅動脈寬會過窄或過寬,還會使上述自舉電路工作不正常。因此,必須對占空比的最大值與最小值加以限製。
具體方法是,可以在PI調節器的輸出端作一定的限幅(見圖3),使控製電路不出現過調製的情況,限製PWM的最大、最小占空比,使IR2110的自舉電容C1能及時充電。采用限幅的另一個好處是消除了由於IR2110自舉失敗導致的電路損壞,提高了可靠性。
