LTM8042可輕鬆配置為三種拓撲（升壓、降壓和降壓-升壓），能夠滿足多種特定應用需求。升壓拓撲適用於低輸入電壓和高燈串電壓
，降壓拓撲則更適用於高輸入電壓和低燈串電壓。降壓-升壓拓撲用於電壓可能低於或高於LED燈串的寬輸入範圍。本文介紹如何選擇合適的拓撲及其相應的連接。



升壓LED驅動器



LED驅動器最常用的拓撲是升壓應用，它可能用於VIN < VF的12 V輸入電源軌供電的LED陣列。圖1所示為LTM8042升壓解決方案，圖2所示為方框圖。輸入電壓連接到BSTIN/BKLED–終端
，LED燈串的陰極連接到GND。當晶體管Q導通時，電流在電感L中積聚。一旦Q關斷，L上的電壓就會改變極性，電感電流開始流向輸出濾波電容C2。LED調光在PWM部分實施，這調節了占空比
，乃至平均LED電流（由電阻RCLR設置）。電容C1是輸入電壓濾波器。



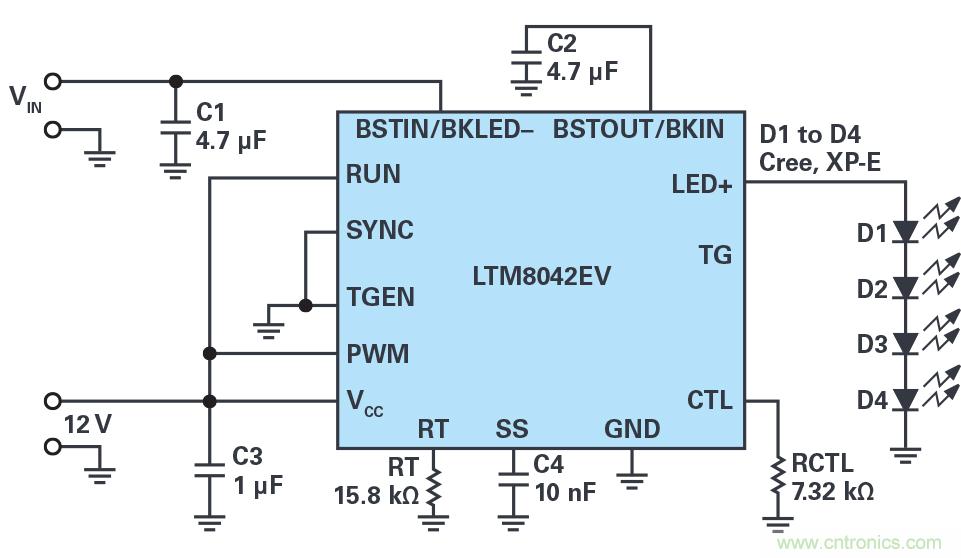

圖1.LTM8042驅動四個LED，其中VIN = 5.75 V至10.25 V
，IOUT = 0.5 A。

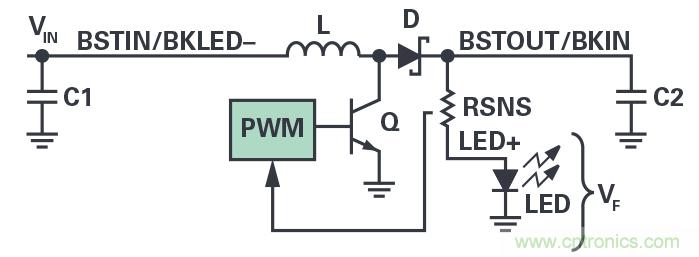

圖2.升壓配置中的LTM8042方框圖連接。



降壓LED驅動器



降壓拓撲用於相對較高的輸入電壓，如汽車和工業24 V電源軌。圖3顯示了VIN > VF配置的方框圖。輸入電壓連接到BSTOUT/BKIN終端，LED陰極連接到BSTIN/BKLED–終端。當晶體管Q導通時，電流從輸入端流過LED燈串和電感L直到GND。一旦Q關斷，L上的電壓就會改變極性，二極管D會正偏，從而將LED陰極拉到輸入電壓電平以下，在LED燈串中提供設定的電流值。C5為該拓撲創建輸出濾波器。

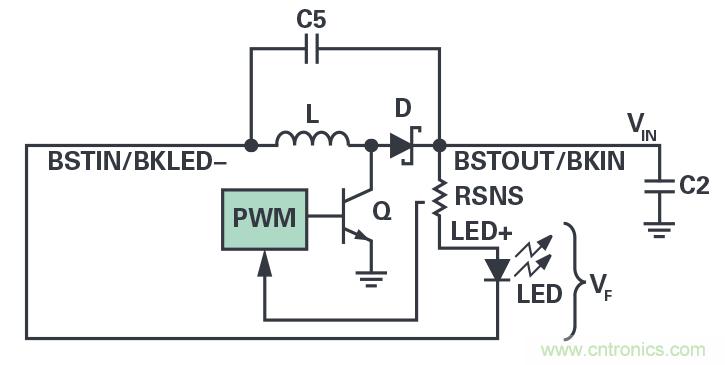

圖3.降壓配置中的LTM8042方框圖連接。



降壓-升壓LED驅動器



在許多商用、電池和太陽能供電應用中，輸入電壓變化範圍很廣。在這些情況下，最合適使用圖4所示的降壓-升壓拓撲。輸入電壓和LED陰極連接到BSTIN/BKLED–終端。當晶體管Q導通時，電流在電感L中積聚。一旦Q關斷，L上的電壓就會改變極性
，使二極管D正偏，同時電壓攀升超過輸入電平。PWM使流經LED和C5的電流保持在設定值不變，C2充當輸出濾波器。LED燈串電壓VF可以低於或高於VIN。

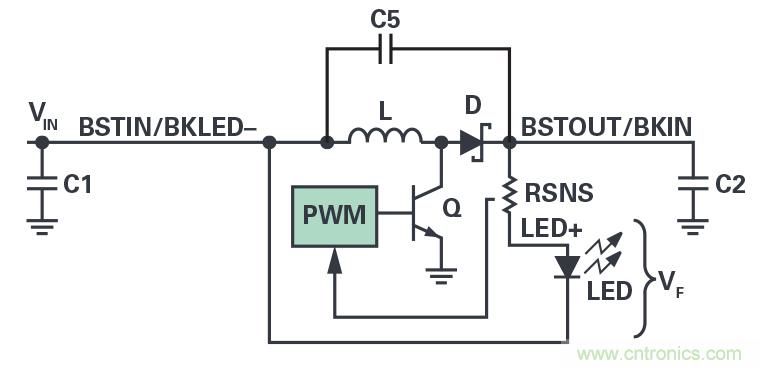

圖4.降壓-升壓配置中的LTM8042方框圖連接。



三個拓撲的測試結果



三個拓撲均使用LTM8042的DC1511演示電路測試 — 在所有情況下使用相同的LED燈串、輸出電流和開關頻率。為了確保三種設置的偏置功耗都相同，還提供了相同的VCC（如圖1所示）。在大多數情況下，VCC引腳可連接至VIN。圖5所示為產生的效率曲線。這三個拓撲還可在LTspice®環境中建模，與LTM8042有關的仿真文件可在數據手冊中找到。

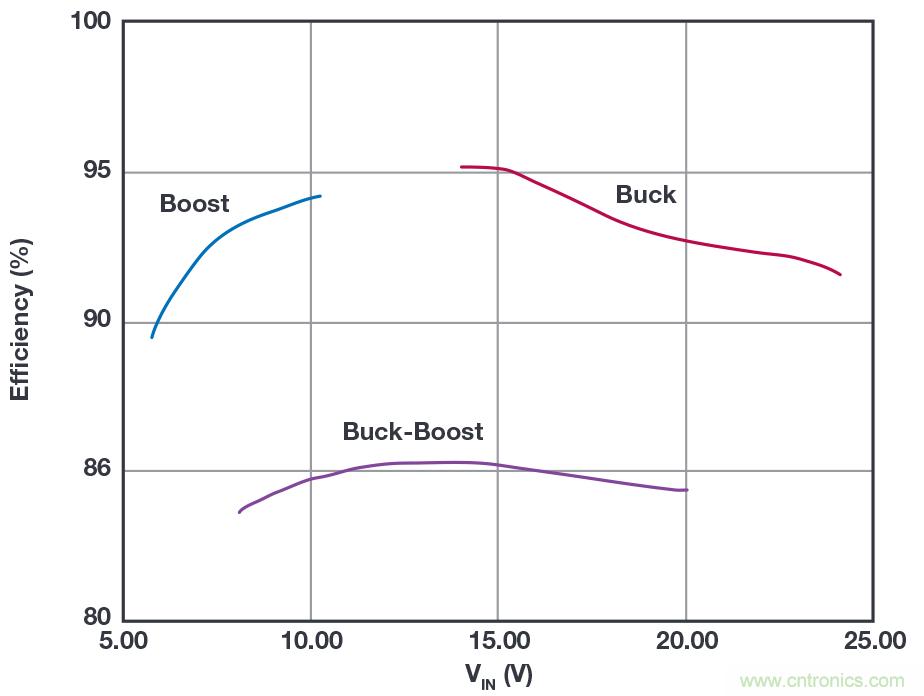

圖5.LTM8042的升壓、降壓和降壓-升壓配置效率。



結論



LTM8042是一種多功能

、高效的LED驅動器，能夠在寬輸入電壓範圍內工作，同時提供高達1 A LED燈串電流。LTM8042可輕鬆用作升壓、降壓或降壓-升壓驅動器，能滿足多種應用的需求。
