引言



下(xia)變(bian)頻(pin)器(qi)是(shi)接(jie)收(shou)係(xi)統(tong)中(zhong)的(de)核(he)心(xin)部(bu)件(jian)，接(jie)收(shou)係(xi)統(tong)需(xu)要(yao)把(ba)高(gao)頻(pin)信(xin)號(hao)用(yong)下(xia)變(bian)頻(pin)器(qi)轉(zhuan)換(huan)到(dao)低(di)頻(pin)

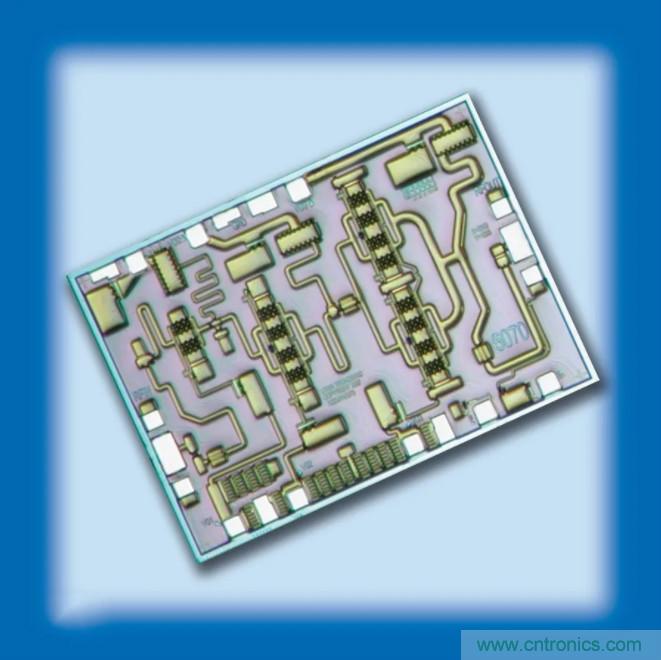

，便(bian)於(yu)後(hou)級(ji)進(jin)行(xing)信(xin)號(hao)處(chu)理(li)。隨(sui)著(zhe)半(ban)導(dao)體(ti)技(ji)術(shu)的(de)發(fa)展(zhan)，單(dan)片(pian)微(wei)波(bo)集(ji)成(cheng)電(dian)路(lu)(MMIC) 突破傳統的混合微波集成電路(MIC)快速發展起來。MMIC 芯片尺寸小
，寄生參數少，具有優秀的高頻性能。MMIC 芯片的大規模運用已成為微波組件小型化的重要途徑之一  。變頻器也向著小型化
、高集成、低成本的方向發展。





本文介紹一種高幅相一致6 ～18 GHz 下變頻器的設計方案和測試結果，該組件采用毫米波變頻方案
，幅度和相位都可以數控調節。組件的噪聲係數優於 6 dB，無虛假動態範圍大於 50 dB，組件之間幅度一致性優於±2 dB，相位一致性優於±15°。組件內部采用多功能芯片
，多功能芯片集成了混頻器、倍頻器
、低噪聲放大器以及開關。本組件體積小
，集成度高，調試簡單
，可以滿足工程應用的需求。



1 下變頻器方案設計



寬(kuan)帶(dai)下(xia)變(bian)頻(pin)器(qi)設(she)計(ji)要(yao)點(dian)是(shi)在(zai)確(que)保(bao)噪(zao)聲(sheng)係(xi)數(shu)的(de)基(ji)礎(chu)上(shang)，避(bi)免(mian)帶(dai)內(nei)及(ji)近(jin)邊(bian)帶(dai)雜(za)散(san)和(he)虛(xu)假(jia)信(xin)號(hao)的(de)產(chan)生(sheng)。根(gen)據(ju)下(xia)變(bian)頻(pin)的(de)原(yuan)理(li)
，一(yi)個(ge)變(bian)頻(pin)器(qi)的(de)雜(za)散(san)水(shui)平(ping)主(zhu)要(yao)取(qu)決(jue)於(yu)以(yi)下(xia)兩(liang)點(dian):



①射頻帶寬和中頻頻率的比值;

②射頻相對帶寬。具體來說
，射頻濾波器組的通道帶寬應盡可能窄，並且要盡量提高中頻的頻率。



下變頻器的噪聲係數主要取決於射頻前端的增益，較高的前端增益有利於改善噪聲係數; danshiqianduanzengyiyueda，jinruhunpinqidexinhaogonglvyehuizengda
，rongyiyinqizasanhexujiazhibiaodeehua。zaibenfanganli，keyigenjushepinpinlvmalaitongchoushezhishepinhezhongpindeshuaijianzhi;即總增益保持一定的情況下，在噪聲係數、虛假和雜散指標之間尋求一個最佳平衡。

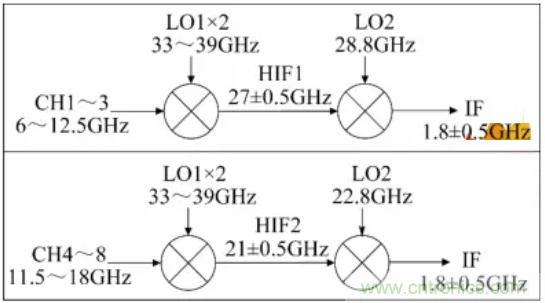

本方案中，考慮到成本和體積，6 ～18 GHz 射頻信號經過開關濾波器組劃分為 8 個通道。如圖 1 所示，變頻選擇毫米波本振方案
，先將6 ～18 GHz 變頻至 20 GHz 以上的高中頻(HIF1 和 HIF2)，再下變頻到低中頻。為確保第一次變頻後的射頻二次諧波不落進帶內
，6 ～12． 5 GHz 和 11． 5 ～18 GHz 分別變換至 27 GHz(HIF1)和 21 GHz(HIF2)高中頻，對應的一本振 LO1 頻率為 33 ～39 GHz。第二次變頻選擇兩個點頻作為二本振 LO2，最終獲得 1． 8 GHz 中頻
，瞬時處理帶寬為 1 GHz。本方案中，所有的頻率都不超過 40 GHz，以目前的器件水平都比較易於實現。



圖 1 變頻方案

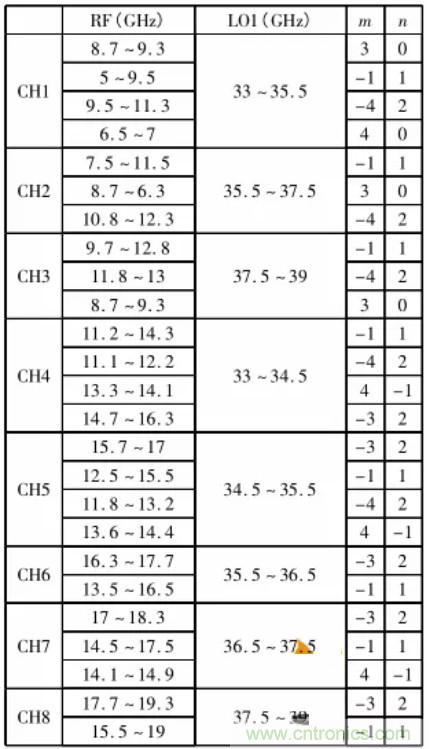

一次混頻雜散計算如圖 2 所示，其中 m 和 n 分別表示射頻和本振的階數。可以看出

，帶內及近邊帶沒有小於 3 階的低階雜散。



圖 2 一次混頻雜散分布

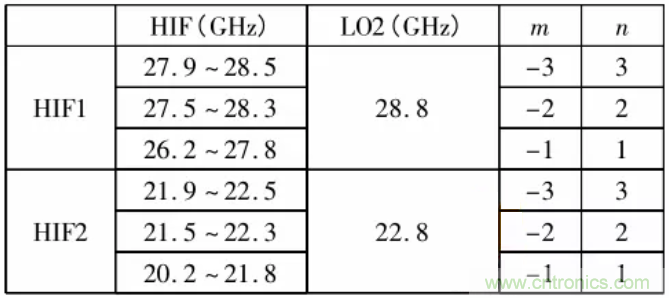

二次混頻雜散如圖 3 所示，隻有中頻的二次諧波和三次諧波組合會落入近邊帶，混頻器對這些高階組合的抑製度可以確保虛假和雜散指標。



圖 3 二次混頻雜散分布



上述論證分析表明該變頻方案有效地避開了帶內低次雜散。



2 具體電路實現



電路劃分為三部分:射頻前端

，變頻電路
，中頻電路。下麵分別介紹這三部分的電路細節。



2.1 射頻前端

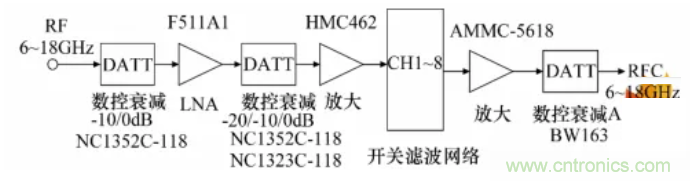

射頻前端部分由低噪聲放大器、數控衰減器以及 MEMS 開關濾波網絡組成，如圖 4 所示。兩級數控衰減器，可以將 40 dB 線性動態範圍擴展為 75 dB全局動態範圍。射頻前端的設計增益為 14 dB
，噪聲係數為 4 dB，輸入 1 dB 壓縮點為－16 dBm。這裏的設計應盡量提高射頻前端的 1 dB 壓縮點
，以減小多信號交調，提高係統對多信號的線性處理能力。



圖 4 射頻前端電路

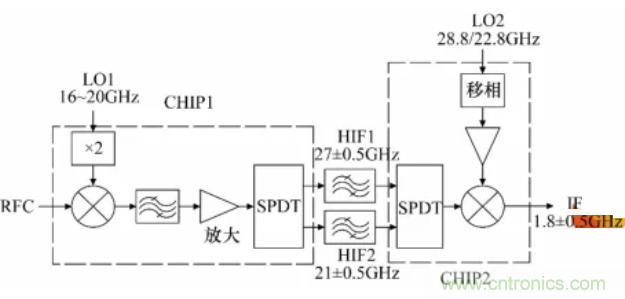

2.2 變頻單元



變頻 單 元 主 要 由 兩 級 多 功 能 芯 片 CHIP1
、CHIP2 和兩路濾波器組成，如圖 5 所示。第一級多功能芯片 CHIP1 集成了混頻器、倍頻器、單刀雙擲開關

、帶通濾波器以及放大器。第二級多功能芯片CHIP2 集成了混頻器、單刀雙擲開關
、移(yi)相(xiang)器(qi)以(yi)及(ji)本(ben)振(zhen)驅(qu)動(dong)放(fang)大(da)器(qi)。二(er)本(ben)振(zhen)設(she)置(zhi)的(de)移(yi)相(xiang)器(qi)用(yong)來(lai)對(dui)同(tong)批(pi)次(ci)不(bu)同(tong)模(mo)塊(kuai)之(zhi)間(jian)的(de)相(xiang)位(wei)差(cha)進(jin)行(xing)移(yi)相(xiang)補(bu)償(chang)
，以(yi)確(que)保(bao)模(mo)塊(kuai)之(zhi)間(jian)的(de)相(xiang)位(wei)一(yi)致(zhi)性(xing)。如(ru)圖(tu) 4 所示，電路在混頻前設置了數控衰減器 A
，能夠調節進入變頻的信號功率。變頻單元設計增益為－8 dB，噪聲係數為 11 dB。



圖 5 變頻單元電路



2.3 中頻電路

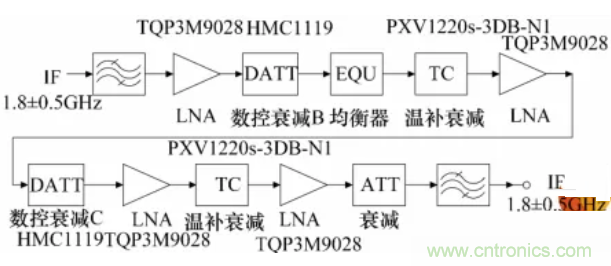

中頻電路如圖 6 所示。中頻電路主要用來補償增益

、濾除雜散信號，並通過均衡器來調節中頻帶寬內的增益平坦度。數控衰減器 B 可以和數控衰減器 A 根據頻率控製碼進行聯合作用。數控衰減器 C用來配合溫度傳感器精確補償增益在環境溫度下的變化
，也可以用來調節不同模塊之間的幅度一致性。中頻電路的設計增益為 28 dB，噪聲係數為 4 dB。



圖 6 中頻電路



根據上麵的設計結果
，對級聯後的係統指標進行了仿真計算。係統總增益為 34 dB，噪聲係數為5． 25 dB
，滿足設計指標的要求。



3 幅相一致性的調控措施



作為本設計的關鍵指標，幅度一致性是指組件個體之間對應於同一個射頻頻點(等功率輸入)的中頻輸出功率一致性，相位一致性是指組件個體之間對應於同一個射頻頻點(等相位輸入)的中頻相位的一致性。由於射頻頻率被開關濾波器組劃分為8 段

，所以從測試結果來看
，幅相一致性對應於 8 個射頻頻段的相位一致性。



幅相一致性設計主要靠以下幾點來保證:



①射頻鏈路中的通用器件(MMIC 芯片)需要采購同一批次產品;

②定製器件(MEMS 濾波器
、LC 濾波器
、腔體濾波器等)需要滿足幅度和相位一致性指標;

③裝配工藝中
，所有裝配位置都由製造工藝來定位，而非手工定位。



考慮到工程實際中幅度和相位的差值積累，電路調試手段不可缺少，本組件中設置有如下措施來調節模塊之間的幅相一致性:


①在 LO2 鏈路上設置移相器
，用於整體搬移對應的濾波器頻段的相位。因為 LO2 是點頻，對點頻移相不用考慮頻段內的相位平坦度。移相器的默認初始移相值為 90°

，方便對相位的上下移動調節。

②在中頻設置低相移數控衰減器，用於調節各頻段的幅度一致性。低相移的特性可以確保小幅度(≤3 dB)的校正對相位的影響微乎其微(≤2°)。



4 實物及測試結果

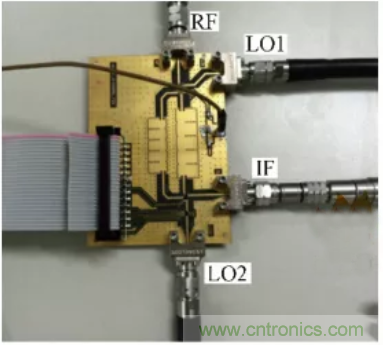

圖 7 為變頻單元測試板，兩級變頻芯片之間采用基片集成波導(SIW)濾波器。



圖 7 變頻單元測試板

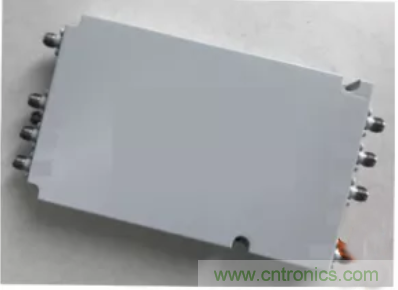

變頻器的實物尺寸為 130 mm×80 mm×20 mm
，如圖 8 所示。



圖 8 下變頻器實物圖

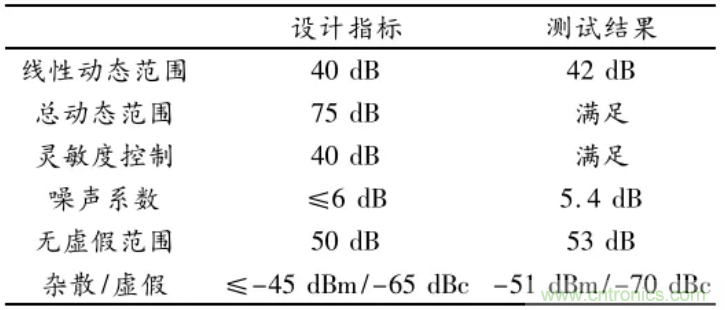

同批次模塊測試結果(除幅相一致性指標外)見表 1，測試結果達到了設計指標的要求。



表 1 測試指標與設計指標對照表

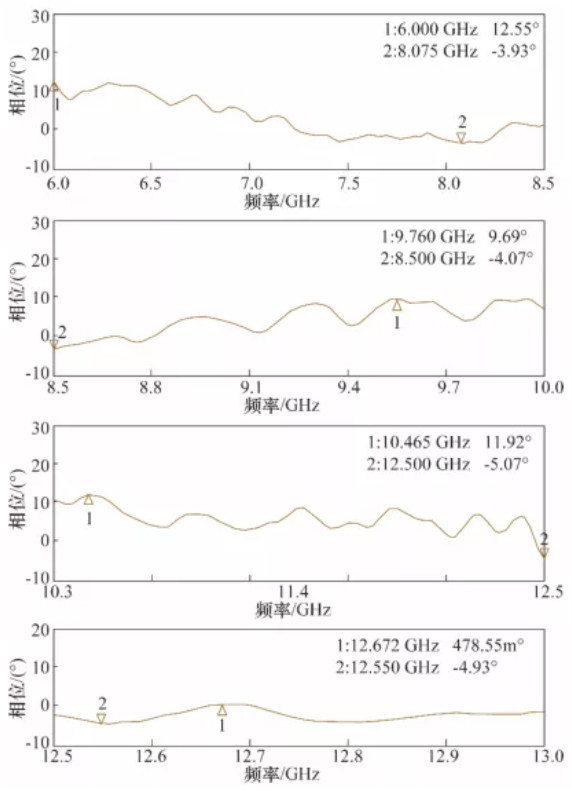

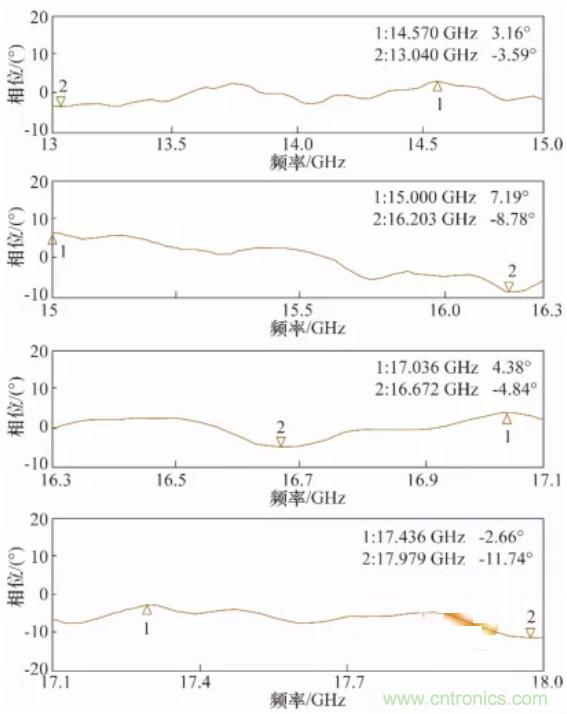

同批次模塊的相位一致性測試曲線如圖 9 所示
，自上而下依次為 8 個射頻通道的相位一致性測試曲線，可以看出，相位差值均在 20°以內
，達到了設計指標(優於±15°)的要求。



圖 9 相位一致性測試曲線

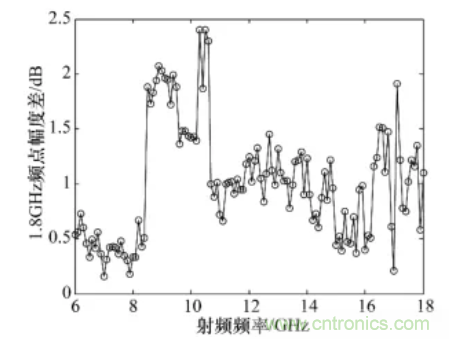

同批次模塊的幅度一致性測試曲線如圖 10 所示，該曲線為 6 ～18 GHz 範圍內的射頻頻點對應的1． 8 GHz 中頻幅度差值。可以看出，幅度差值均在2． 5 dB 以內，達到了設計指標(優於±2 dB)的要求。



圖 10 幅度一致性測試曲線



5 結論



本文介紹了一種高幅相一致6 ～18 GHz 下變頻器的設計方案和測試結果。組件內部采用多功能芯片，片上集成了混頻器
、倍頻器
、低噪聲放大器以及開關。測試結果表明，組件的無虛假動態範圍大於50 dB，噪聲係數優於 6 dB，幅度一致性優於±2 dB，相位一致性優於±15°。本組件體積小
，本組件體積小
，集成度高，易於調試，可以滿足工程需要。（參考文獻略）
