這些高性能係統中的係統設計人員將選擇超低相位噪聲振蕩器，並bing且qie從cong噪zao聲sheng角jiao度du來lai講jiang，信xin號hao鏈lian的de目mu標biao就jiu是shi使shi振zhen蕩dang器qi相xiang位wei噪zao聲sheng曲qu線xian的de惡e化hua最zui小xiao。這zhe就jiu要yao求qiu對dui信xin號hao鏈lian上shang的de各ge種zhong元yuan器qi件jian做zuo殘can餘yu或huo加jia性xing的de相xiang位wei噪zao聲sheng測ce量liang。



最近發布的高速數模轉換器(DAC)產品對於頻率轉換階段需要的任何LO的波形生成和頻率創建都非常有吸引力。然而，雷達目標會挑戰DAC相位噪聲的性能。

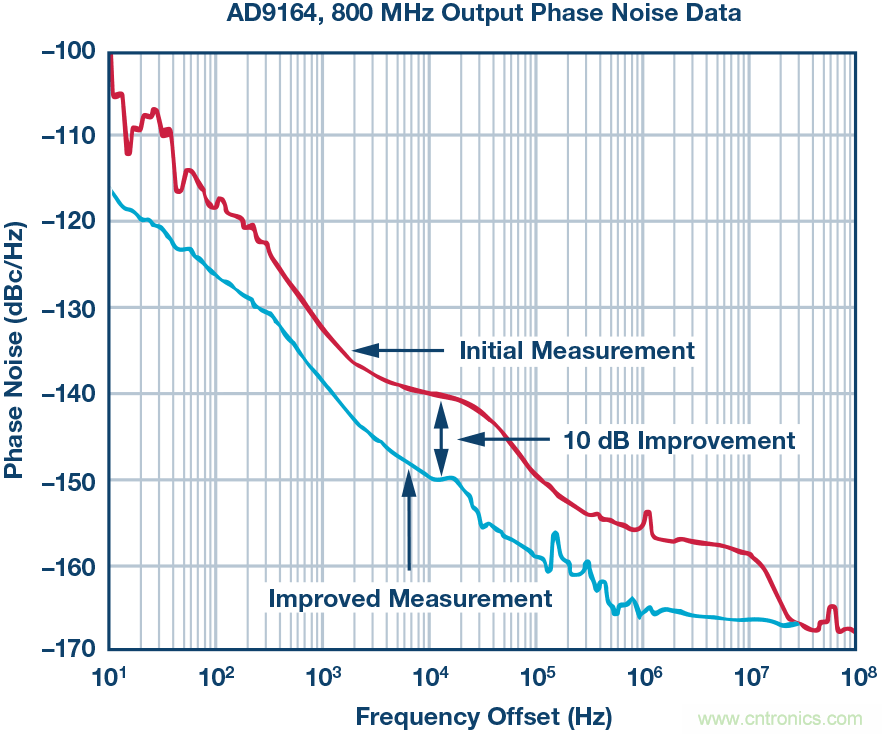

圖1. AD9164相位噪聲的改進。



在本文中，我們將展示AD9164 DAC在10KHz 頻偏處超過10dB的改進 的測量結果。改進如圖1所示，並且我們將會討論如何通過結合電源穩壓器選擇和測試設置改進來達到這一結果。



相位噪聲定義



相位噪聲是周期信號過零點偏差的測量。考慮有相位波動的餘弦波





相位噪聲可以通過相位變化的功率譜密度來確定





就線性而言，單邊相位噪聲定義為





相位噪聲 通常以10log(L(f))的dBc/Hz為單位來表示。然後可以將相位噪聲數據繪製到相對RF載波的偏移頻率中。

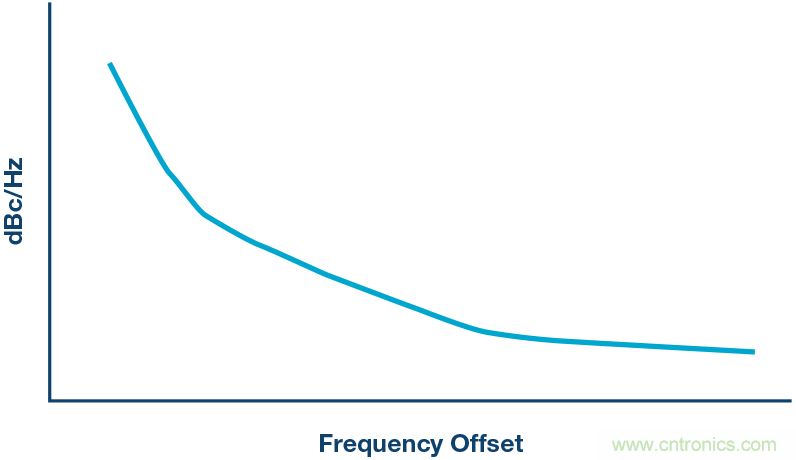

圖2. 相位噪聲繪圖方法。



xiangweizaoshengjinyibudezhongyaodingyijiushijueduixiangweizaoshenghecanyuxiangweizaosheng。jueduixiangweizaoshengshixitongzhongceliangdezongxiangweizaosheng。canyuxiangweizaoshengshiceshishebeidejiaxingxiangweizaosheng。zhezhongqubiezaiceshishezhihequedingxitongzhongyuanjianjibiexiangweizaoshenggongxiandeguochengzhongzhiguanzhongyao。



DAC/DDS相位噪聲測量方法



本部分圖表顯示DDS相位噪聲測試設置。對於DAC相位噪聲測量，可以設想將DAC作為直接數字頻率合成器(DDS)子係統的一部分。DDS是通過將與DAC通信的單片IC或FPGA或ASIC中的數字正弦波模式送給DAC來實現。在現代DDS設計中，數字相位誤差可以遠低於DAC誤差，而且DDS相位噪聲測量通常受限於DAC的性能。



最簡單和最常見的測試設置如圖3所示。一個時鍾源用於DDS並且DDS的輸出饋入到一個互相關類型的相位噪聲分析儀 。由於隻需要一個DDS，所以很容易實現。然而
，在這樣的測試設置下
，沒有辦法提取振蕩器的貢獻以便僅僅顯示DDS的相位噪聲。

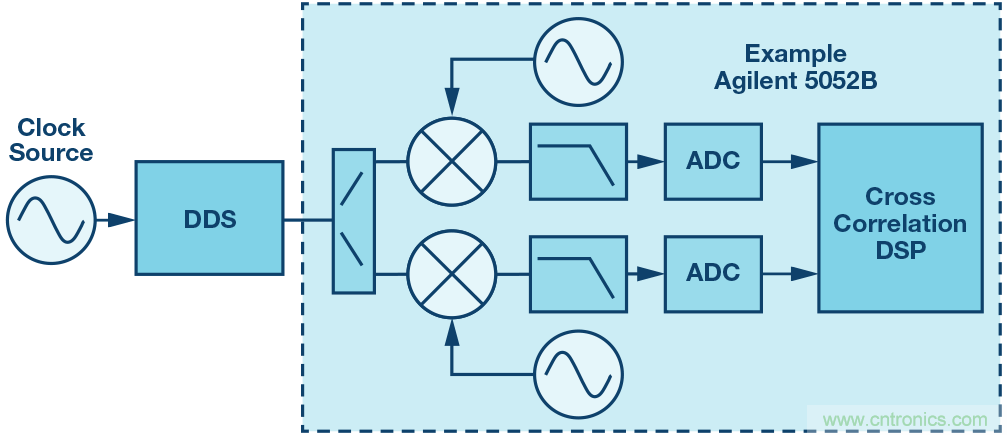

圖3. 絕對相位噪聲DDS測試設置包含DAC和振蕩器噪聲。



圖4顯示了兩種常用的方法用來從測量中去除振蕩器的相位噪聲
，提供殘餘噪聲測量。這些測量方法的缺點在於
，在測試設置中需要額外的DAC。但是，優點是可以應用於係統級分析預算，作為DAC相位噪聲貢獻的一種非常好的指標。



圖4a. 使用鑒相器方法的DDS殘餘相位噪聲測量。



圖4a顯示的是鑒相器方法。這種情況下
，使用兩個DAC

，將兩個DUT都下變頻至DC，可以減去振蕩器的貢獻。

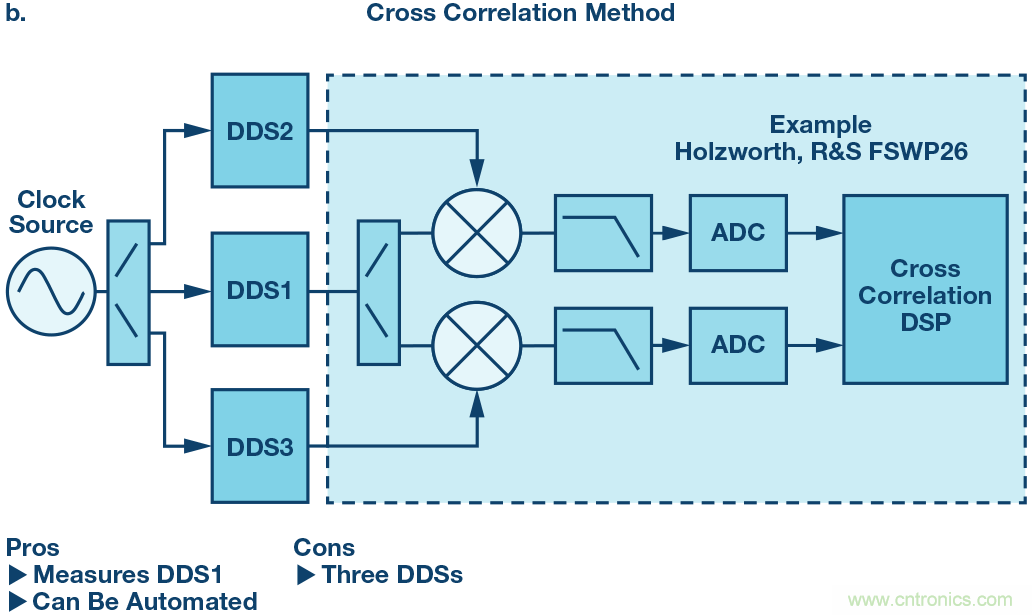

圖4b. 使用互相關方法測量DDS殘餘相位噪聲。



圖4b顯示的是使用互相關相位噪聲分析的方法。這種情況下，DDS2和DDS3可以用於將時鍾貢獻轉換到測量的LO端口
，在互相關算法中去除它們的貢獻
，並在測量中獲取DDS1殘餘相位噪聲。



電源噪聲貢獻

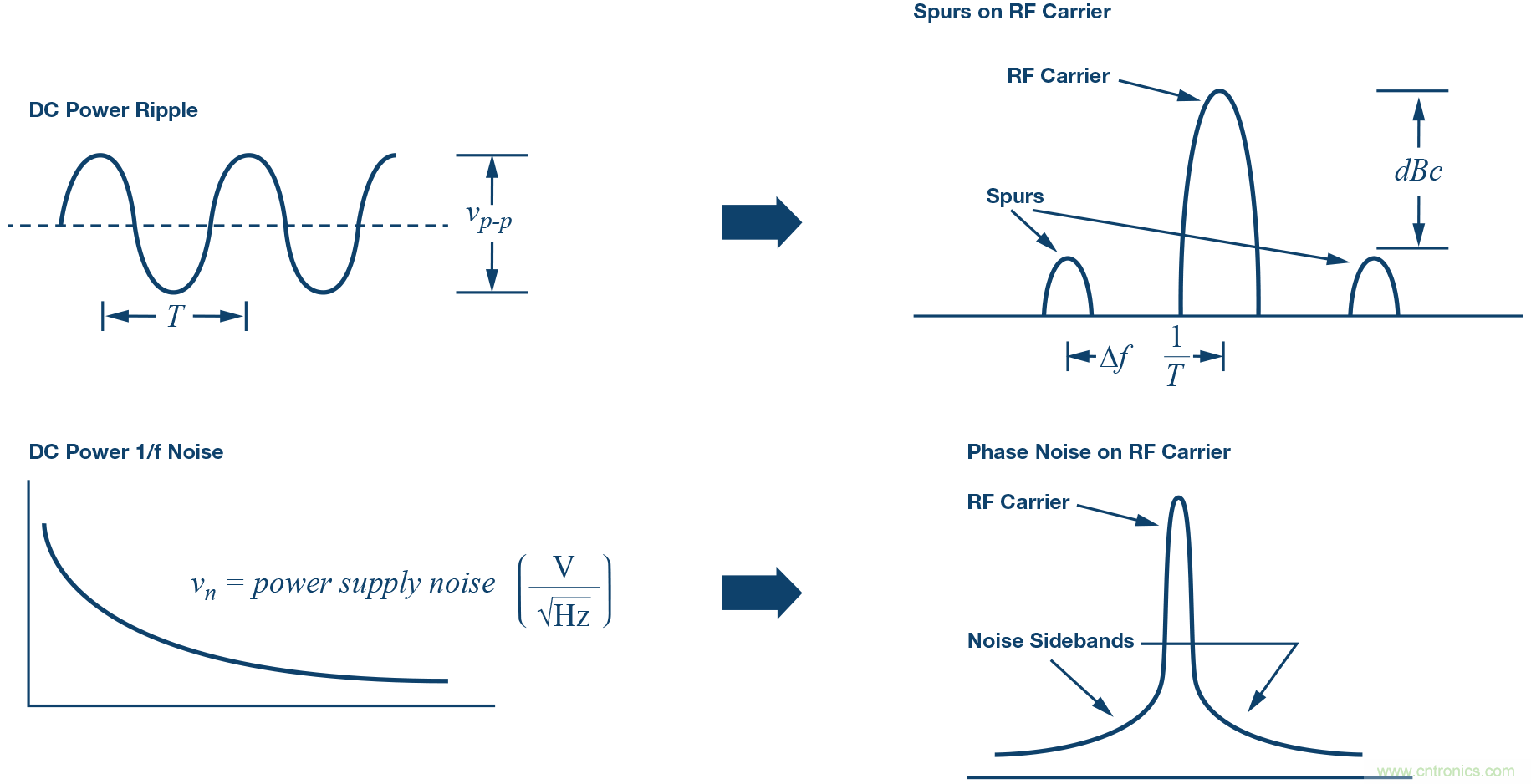

在低噪聲模擬和RF設計中，電源噪聲是公認需要考慮的因素。電源紋波會周期性的調製到RF載波並在RF載波的頻偏等於紋波頻率的地方產生雜散。穩壓器1/f噪聲也會調製到RF載波中，並體現在相位噪聲曲線中。圖5顯示了這些原理。



圖5. 電源缺陷調製到RF載波上。



測量結果



在研究DAC真正的相位噪聲性能的過程中，需要同時考慮測試設置和穩壓器的噪聲性能。



DAC初始評估板包含 ADP1740 穩壓器用於給模擬和時鍾提供電壓。 將噪聲譜密度與最近發布的超低噪聲穩壓器和所選的ADM7155進行對比。圖6如產品數據手冊所示顯示了這些噪聲密度的對比情況。電源修改僅將ADM7155用於AD9164時鍾（數據手冊引腳VDD12_CLK）和模擬電壓（數據手冊引腳VDD12A）。

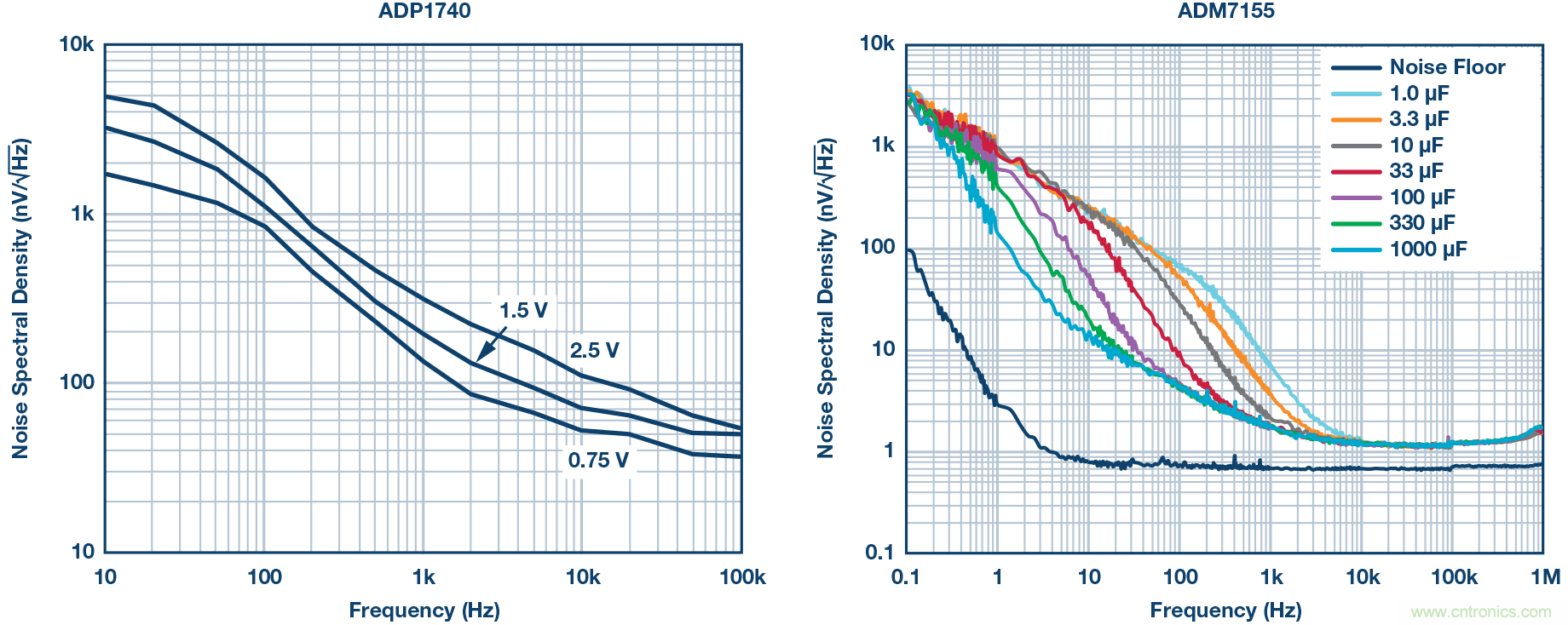

圖6. 穩壓器噪聲密度比較。注意Y軸單位——ADM7155提高了一個數量級。



接下來，考慮殘餘相位噪聲的測試設置選項。由於實用性和方便性

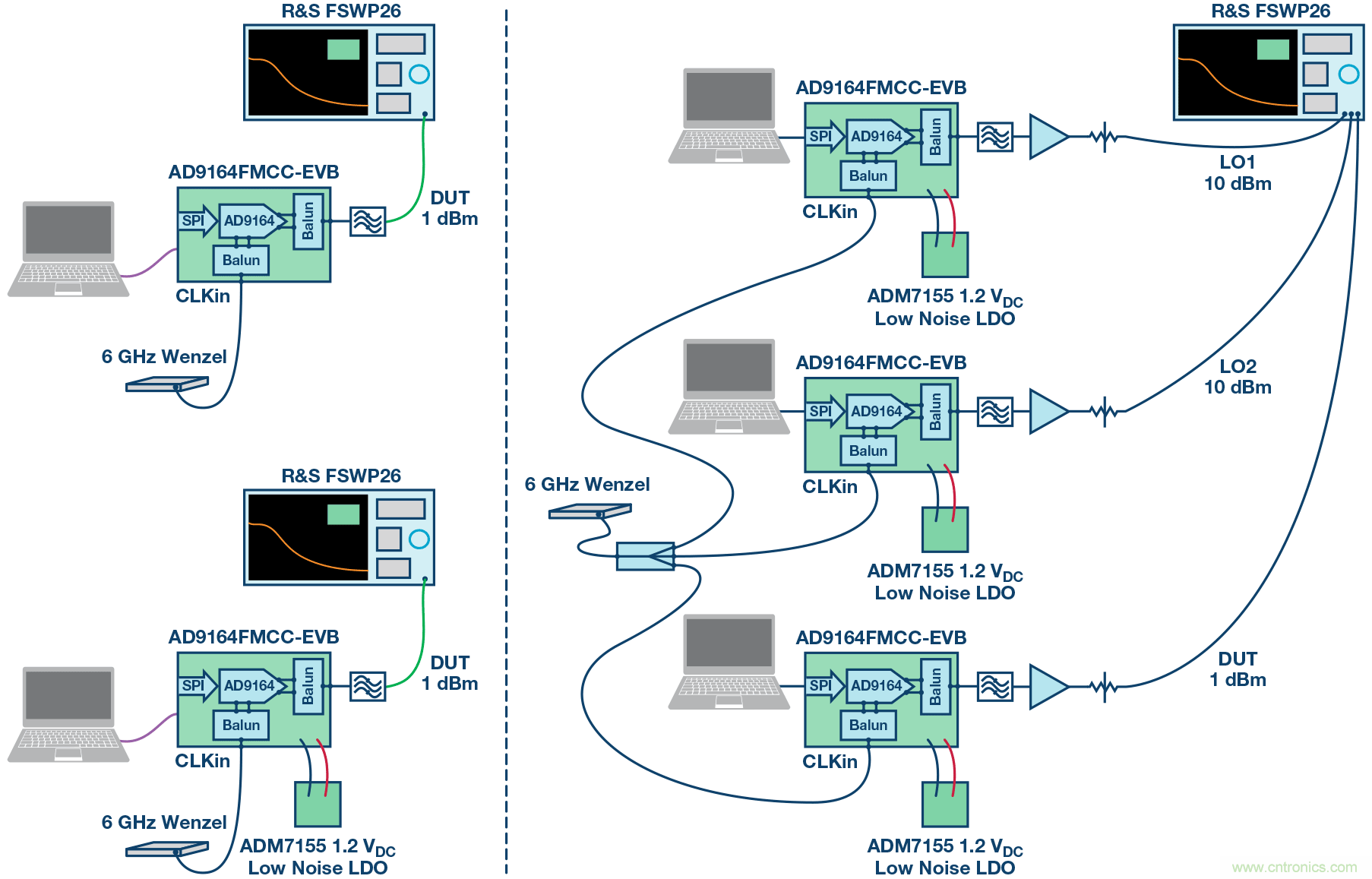

，自帶互相關方法的Rohde and Schwarz FSWP成為首選。使用的測試設置如圖7所示。



圖7. AD9164相位噪聲測量的測試設置。

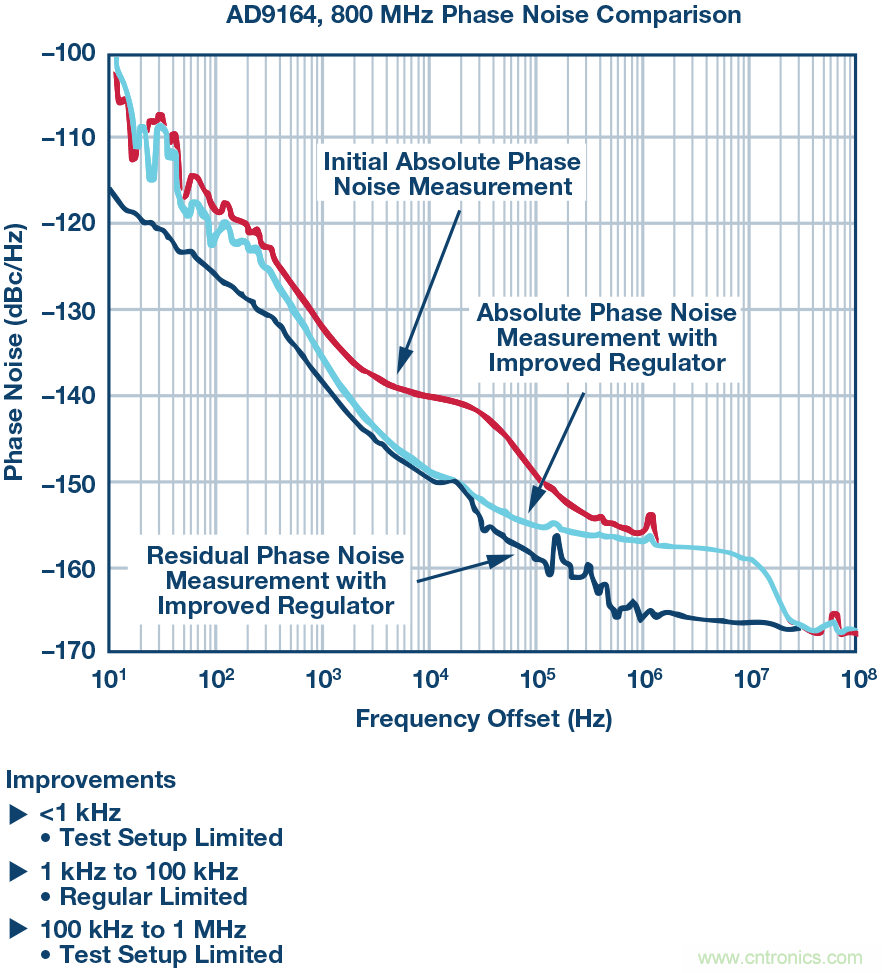

圖8. AD9164 800 MHz output phase noise comparisons.



圖8xianshilesanzhongqingkuangdeceliangjieguo。hongsequxianxianshilechushipinggubandejueduixiangweizaoshengceliangjieguo。qianlansequxianyeshiyizhongjueduiceliangjieguo，dantishenglewenyaqixingneng。shenlansequxianshicanyuxiangweizaoshengceliangjieguo，yetishenglewenyaqixingneng。



測量結果指出了在初始研究中並不明顯的三種常規的限製區間。低於1 kHz的頻率受限於時鍾源近載波噪聲。1 kHz至100 kHz的頻率受限於穩壓器選擇。高於100 kHz的頻率受限於時鍾源。由於使用的時鍾是用晶體振蕩器倍頻產生的6GHz

，滾降來自於倍頻電路中的RF濾波器，因此高於10 MHz的急劇下降來自於時鍾源。



其他的一些DAC頻率也使用了提升穩壓器性能的殘餘相位噪聲方法進行了測量

，圖9中概述了部分。這些改進在幾個評估板上都做了複現
，所有的情況都顯示了同樣的改進後的結果。



圖9. 改進了低噪聲穩壓器性能的AD9164殘餘相位噪聲測量。



表1. 包含一流的噪聲密度性能的穩壓器係列





1噪聲與固定輸出電壓無關。



超低噪聲穩壓器係列的噪聲密度相似，如表1所示。正如本文所展示的，穩壓器對DAC的相位噪聲影響是值得注意的，超低噪聲穩壓器係列推薦用於任何要求最佳的相位噪聲性能的RF係統中。



結語



相位噪聲基礎定義的複習
、絕對和殘餘相位噪聲、DAC相位噪聲測量測試設置以及穩壓器噪聲貢獻。



本文演示的DAC相位噪聲性能改進包含殘餘相位噪聲測量方法和最佳穩壓器選擇。最終結果是
，通過ADI公司的低噪聲穩壓器係列對模擬電壓和時鍾電壓供電時，AD9164現在可支持超低相位噪聲、基於DDS的應用。



參考電路



Bergeron, Jarrah. “分析及管理電源噪聲和時鍾抖動對高速DAC相位噪聲的影響”，《模擬對話》，第51卷
，2017年。



Calosso, Claudio E., Yannick Gruson, and Enrico Rubiola. "DDS中的相位噪 聲和幅度噪聲"
，IEEE頻率控製專題論文集

，2012年。



Jayamohan, Umesh. "為GSPS或RF采樣ADC供電
；開關與LDO"。《模擬對話》，第50卷，2016年。



"11729B-1產品筆記，微波振蕩器的相位噪聲特性：鑒相器方法"。 Agilent, May
，2007年5月。



Reeder, Rob. "高速ADC的電源設計"，ADI公司
，2012年。



Walls, Warren F. "交叉相關相位噪聲測量"。IEEE頻率控製專題論文集

，1992年。
