也許數據表顯示的性能中輸入電壓為1.2V或1.8V，但您的設備實際在1.35V下運行，這時您該怎麼辦？想知道具體應用會產生怎樣的結果嗎
？試試TI的WEBENCH工具吧。



在WEBENCH中打開負載開關設計



開始設計前，請點擊TI WEBENCH設計中心的Power Designer Enabled Devices鏈接。從頂部列表中選擇“Load Switch”（負載開關）選項（參見圖 1）。單擊“Create”（創建）按鈕，WEBENCH工具將打開所選擇的負載開關的產品頁麵。

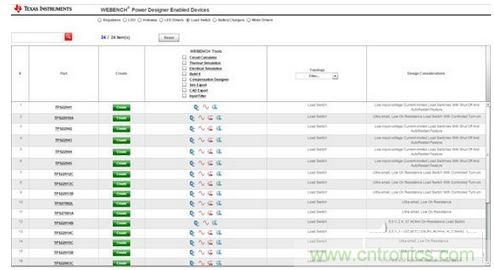

圖1：WEBENCH負載開關設備列表



負載開關WEBENCH功能可通過產品頁麵右側的WEBENCH組件實現。圖2顯示了TPS22965負載開關的組件。

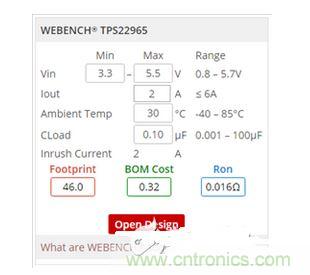

圖2：TPS22965產品頁麵負載開關組件



使shi用yong這zhe個ge組zu件jian時shi
，一yi些xie設she計ji參can數shu已yi輸shu入ru該gai工gong具ju中zhong。組zu件jian的de左zuo側ce顯xian示shi參can數shu名ming稱cheng
，中zhong間jian供gong用yong戶hu輸shu入ru
，右you側ce顯xian示shi適shi用yong於yu該gai特te定ding負fu載zai開kai關guan的de數shu值zhi範fan圍wei。單dan擊ji“Open Design”（打開設計）按鈕將啟動WEBENCH工具。顯示結果類似於圖3所示。

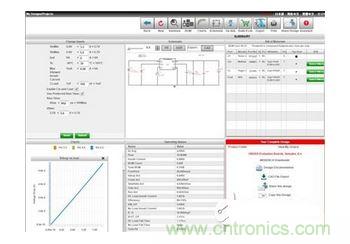

圖3：WEBENCH設計器布局



更改輸入值



左上角是“Change Inputs”（更改輸入值）控製台，如圖4。

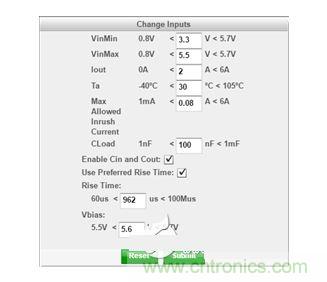

圖4：WEBENCH設計器Change Inputs控製台



在創建設計後
，可通過“Change Inputs”（更改輸入值）控(kong)製(zhi)台(tai)返(fan)回(hui)並(bing)修(xiu)改(gai)設(she)計(ji)參(can)數(shu)。根(gen)據(ju)所(suo)選(xuan)負(fu)載(zai)開(kai)關(guan)的(de)不(bu)同(tong)，也(ye)會(hui)有(you)其(qi)他(ta)選(xuan)項(xiang)和(he)參(can)數(shu)可(ke)供(gong)修(xiu)改(gai)。通(tong)過(guo)更(geng)改(gai)這(zhe)些(xie)數(shu)值(zhi)
，模(mo)擬(ni)的(de)設(she)計(ji)結(jie)果(guo)會(hui)相(xiang)應(ying)更(geng)新(xin)，包(bao)括(kuo)設(she)計(ji)原(yuan)理(li)圖(tu)、數據圖、運行值等。





點擊“SchemaTIc”控製台
，設計原理圖將隨之打開。

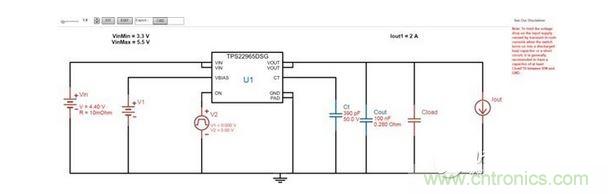

圖5：所創建的WEBENCH設計原理圖



該gai設she計ji原yuan理li圖tu顯xian示shi了le所suo創chuang建jian的de設she計ji
，該gai設she計ji基ji於yu輸shu入ru的de設she計ji參can數shu與yu負fu載zai開kai關guan配pei置zhi。通tong過guo查zha看kan該gai電dian路lu圖tu，可ke以yi核he查zha負fu載zai開kai關guan中zhong使shi用yong的de連lian接jie與yu元yuan件jian。





“OperaTIng Values”（運行值）控製台提供了許多計算值，顯示的是考慮所有輸入的設計參數後設備預計運行情況。圖6為該控製台實例。

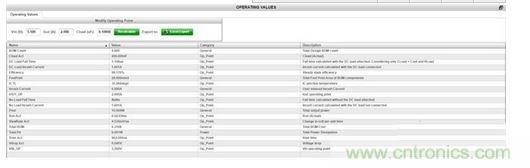

圖6：WEBENCH設計器“Operating Values”（運行值）控製台



這是WEBENCH設計器工具中最有用的一個控製台，因為它會告訴您特定應用時負載開關預計運行情況。浪湧電流、上升時間、效率
、導通電阻和功率耗散隻是眾多計算結果的一部分。若要改變這些數值，隻需在“Change Inputs”控(kong)製(zhi)台(tai)中(zhong)輸(shu)入(ru)新(xin)的(de)設(she)計(ji)參(can)數(shu)即(ji)可(ke)。這(zhe)樣(yang)做(zuo)可(ke)以(yi)看(kan)到(dao)更(geng)改(gai)設(she)計(ji)參(can)數(shu)會(hui)如(ru)何(he)改(gai)變(bian)負(fu)載(zai)開(kai)關(guan)的(de)行(xing)為(wei)。例(li)如(ru)，更(geng)改(gai)輸(shu)出(chu)電(dian)容(rong)會(hui)影(ying)響(xiang)負(fu)載(zai)開(kai)關(guan)的(de)浪(lang)湧(yong)電(dian)流(liu)。





您的應用可能因處理器或FPGA電源軌的不同而具有特定的啟動序列。在使用WEBENCH Power Architect（電源架構）工具設計電源時
，可添加負載開關用於電源序列。關於如何執行此操作的說明，請訪問WEBENCH 幫助中心。



獨特的設計可為市場帶來創新與成功。如果您的設計以數據表中沒有列出的方式使用了負載開關
，WEBENCH工具可幫助您模擬運行並始終領先一步！



如果您的設計還需支持與幫助，請將問題發布到德州儀器在線支持社區負載開關與電源路徑保護論壇。
