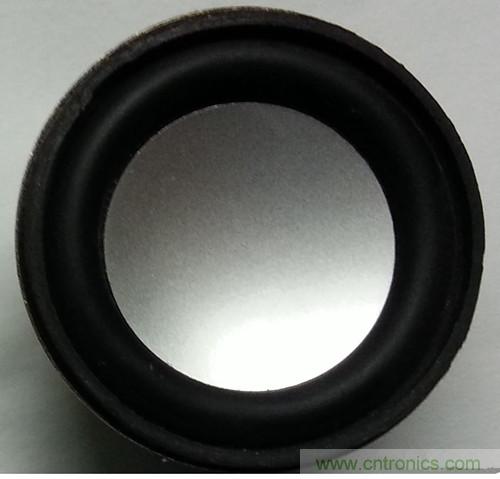

首先來看一下喇叭，從插卡音箱裏摳的，4Ω/3W，音量超大
，重低音也足。
然後是供電
，既然是用在筆記本上，當然是考慮通過電腦供電了

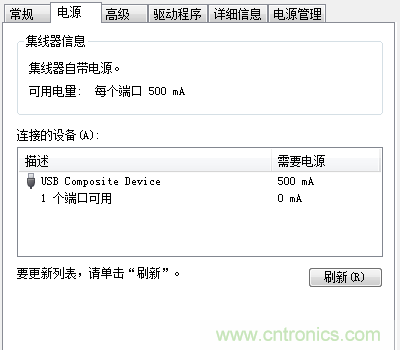

，其實USB是可以提供500mA電流的
，但需要設備申請

，剛開始考慮通過C8051F320實現一個HID設備（主要是考慮免驅）向電腦申請500mA，後來看到有人自製USB聲卡，連音頻信號線都可以省了。當然30多大洋的PCM2912是無論如何談不上低成本的，本人找到一款真正低價的USB聲卡芯片CM102S+
，3元。

CM102是自帶功率放大的，但OTL怎麼也比不上BTL
，還是加個專用的功率放大吧，PAM8403，1元不到。
[page]

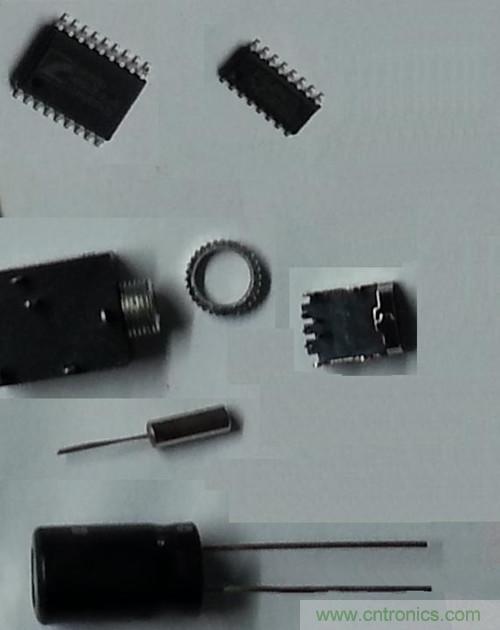

下麵是關鍵器件，貼片元件沒照下來，反正也看不清楚。箱體用的是保健品的瓶子，後麵有。
下麵詳細介紹製作過程：

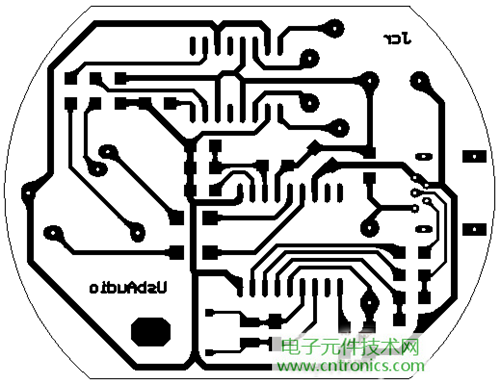

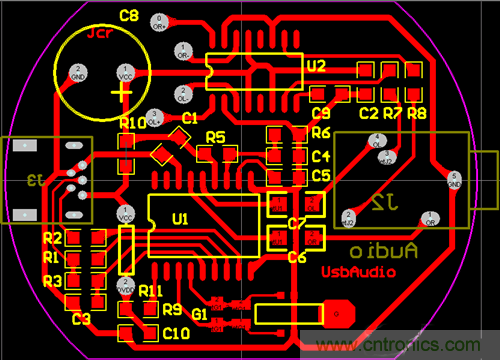

1、畫PCB圖，由於是自製PCB
，隻能單麵布線
，所以走線並不合理，不過能拔膿的就是好膏藥
，能幹活就行。去掉絲印層、底層
，黑白方式鏡像打印。所有孔均為15mil
，給鑽頭一個定位而已
，實際孔大小取決於鑽頭。 [page]
2

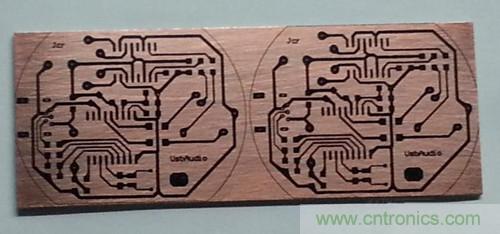

、轉印到敷銅板，由於我買的是15*10cm的敷銅板，直接做兩塊，寬度為10cm。

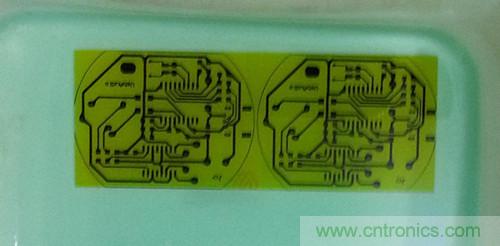

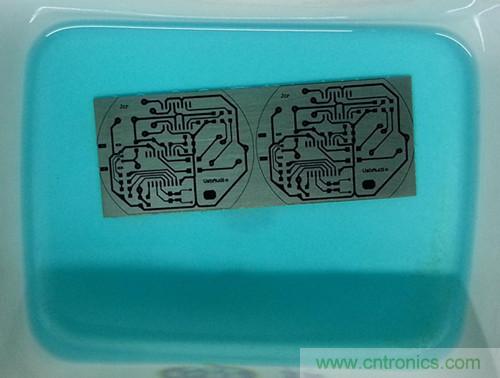

3、腐蝕，本人秘製的腐蝕液，雙氧水+鹽酸，比氯化鐵速度更快、更加環保，美中不足的是鹽酸為揮發性的
，藏在櫃子裏不長時間櫃子裏的金屬件全部鏽蝕了，現在合頁都掉了。 [page]

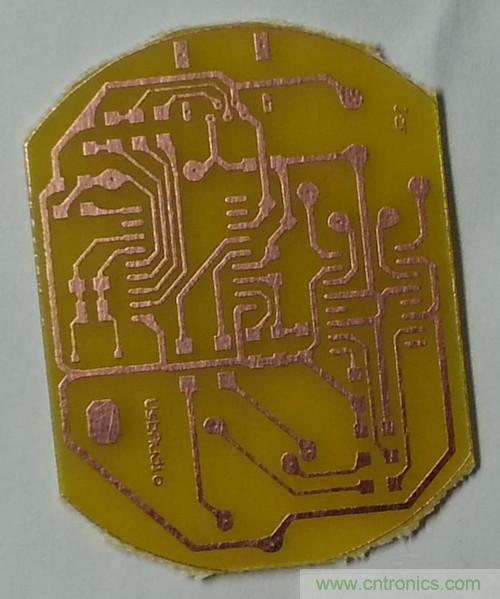

大功告成。

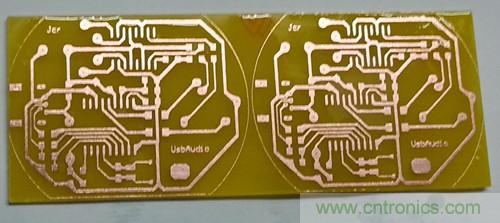

清洗幹淨後就是這樣了。
4、想xiang把ba電dian路lu板ban放fang進jin瓶ping子zi裏li，還hai需xu要yao對dui電dian路lu板ban進jin一yi步bu加jia工gong，線xian路lu板ban的de尺chi寸cun是shi精jing心xin測ce算suan的de，圓yuan形xing邊bian框kuang的de直zhi徑jing是shi瓶ping子zi的de內nei徑jing，板ban子zi寬kuan度du是shi瓶ping口kou的de直zhi徑jing，比bi瓶ping體ti內nei徑jing小xiao，這zhe樣yang才cai能neng放fang進jin去qu呀ya。

把上麵的板子切開，上鉗子，沿邊框外剪一遍，盡量不剪到線。 [page]

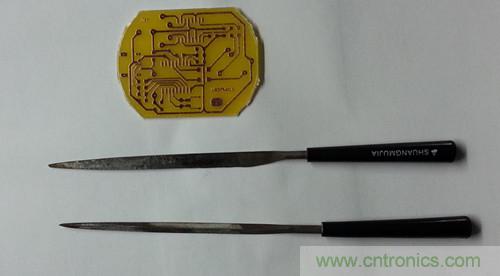

再上小銼刀
，磨吧。

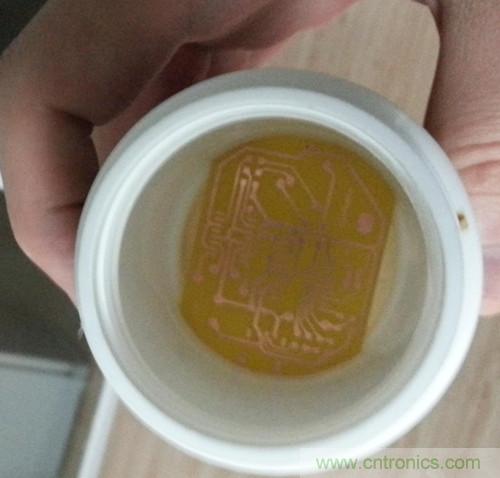

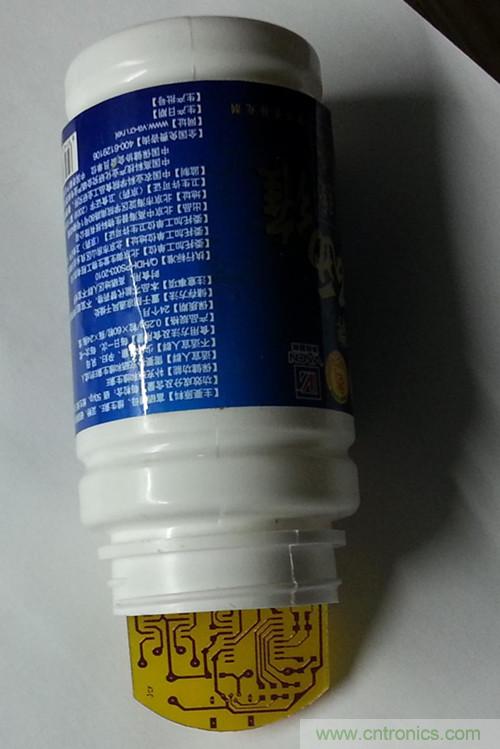

5、完成後的PCB板應該能夠放進瓶口，且在瓶內能夠平放
，板邊與瓶子內壁切合。 [page]

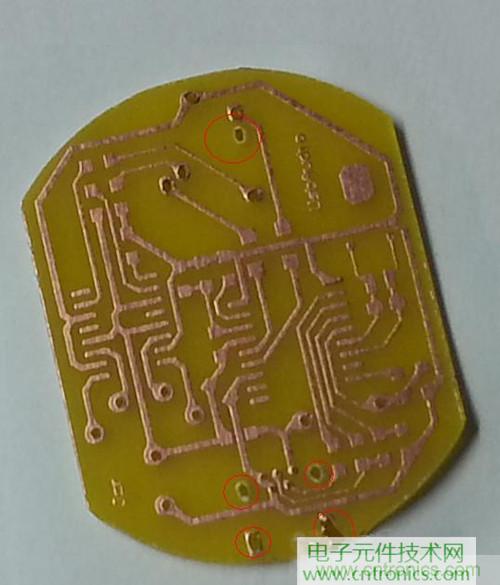

6、打孔，微型電鑽，難控製呀
，一定得買個台鑽才行。這才發現音頻插座的一個腳畫偏了，差了100mil呀。不過什麼問題都難不倒咱Diyer，找對位置再打個孔唄。
7

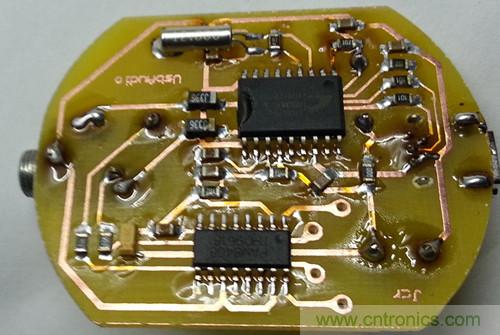

、焊的過程中鬆香用得多了，焊完用酒精洗一下就可以了。

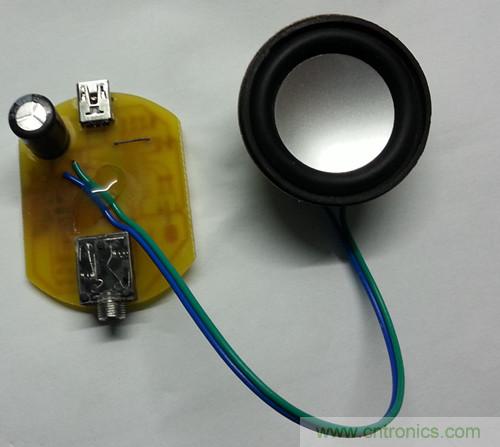

喇(la)叭(ba)可(ke)以(yi)也(ye)焊(han)上(shang)了(le)，把(ba)線(xian)用(yong)熱(re)熔(rong)膠(jiao)固(gu)定(ding)一(yi)下(xia)，免(mian)得(de)下(xia)麵(mian)施(shi)工(gong)的(de)時(shi)候(hou)拉(la)斷(duan)了(le)麻(ma)煩(fan)。唯(wei)一(yi)的(de)一(yi)根(gen)飛(fei)線(xian)挺(ting)紮(zha)眼(yan)
，本(ben)來(lai)設(she)計(ji)的(de)是(shi)用(yong)電(dian)感(gan)
，沒(mei)找(zhao)著(zhe)
，於(yu)是(shi)，成(cheng)本(ben)進(jin)一(yi)步(bu)降(jiang)低(di)了(le)。 [page]
8
、最後一步
，把板子、喇叭裝進瓶子裏
，美工刀、銼、鑽...都用過後就可以了。

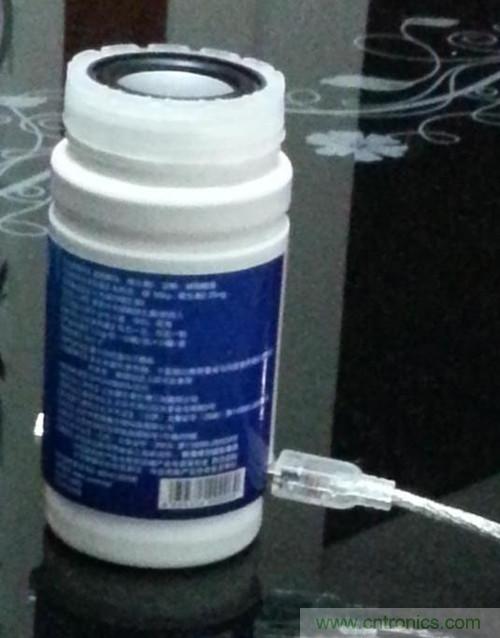

9
、最終效果。
真正的500mA電流，供電充足，音量巨大，低音渾厚。算算成本
，應該不會超過10元吧。
