汽車的電裝化比如引擎控製、製動控製、轉向控製在ADAS（高級駕駛輔助係統）中更加不可或缺，其重要性越來越高。它們都是通過ECU（電控單元）來進行控製的，作為支配其動作的時鍾源計時裝置是必須的。ECU通過和CAN、FlexRay等車內LAN相連接

，需要瞬間傳輸和處理大量數據，從而需要高品質、高精度的時鍾。



村田製作所1995年就已經推出了車載用陶瓷振蕩子CERALOCK®CSTCC係列，又在2000年推出了小型的CAN（控製器區域網絡）所需的對應窄頻率公差的CSTCR、CSTCE係列
，被安裝於全世界的車載電子設備中。之後推出的高精度的晶振（HCR®），不斷滿足各種各樣對時鍾的需求。本文從車載LAN的動向，以及對所使用計時裝置的性能需求著眼
，介紹村田在時鍾產品方麵所作的努力。





現在的車載ECU間的通信中最常用的CAN是經ISO11898和ISO11519-2認證的通信規格，最大通信速度可達1Mbps。這裏所使用的時鍾設備的精度是由可達到ECU間的通信標準的配備條件來決定的，一般來說±3,000ppm精度的話是不會產生使用上的問題。



另外
，FlexRay通信速度最大可提高到10Mbps，並且還能實現X-by-Wire的實時控製，是一種可用於轉向和刹車
、懸掛等控製中的通信方式。和CAN相比的話由於其通信速度加快了
，所以要求精度必須在±500ppm以內。



作為最近的熱門話題
，車載Ethernet的討論正在進行中。Ethernet是一種通過IEEE802.3標準化的通信方式，主要在OA設備等中被運用於100BASE-T等。將其導入汽車LAN，可應用於情報係統
、相機的圖像信號傳輸等。這裏的通信用時鍾設備也起著重要作用，需要數百ppm的精度。



像這樣通過CAN來普及的車載LAN需要大容量高精度的通信
，與此同時時鍾設備也需要高精度。





車載用晶振從插腳型產品向8045→5032→3225和小型化轉變。這是由於晶體產品整體的包裝都在往小型化方向轉變，加上汽車特殊的高溫動作（+150℃）的要求，對提高焊接裂紋耐性等的要求也提高了。特別是為了提高ECU的處理性能，動作頻率趨於高頻化，可以預見小型化的需求將更加激烈。車載用電子元器件中：



●廣範圍的動作溫度(-40～+125℃
、根據場合不同也可達到+150℃)

●AEC-Q200所代表的高信賴性

●零缺陷等品質麵的高要求



村田製作所已將滿足這些要求的車載用晶振（HCR®）產品化。HCR®是以CERALOCK®的包裝為基本構造，在內部安裝了晶片的新產品，滿足了CERALOCK®所達不到的高頻率、高精度的要求。主要特征是：



●徹底防止灰塵顆粒的製造工藝

●焊接裂紋耐性提高的產品設計

●實現了和現有的大尺寸晶體同等特性的小型尺寸



晶(jing)振(zhen)有(you)時(shi)會(hui)因(yin)為(wei)灰(hui)塵(chen)而(er)發(fa)生(sheng)不(bu)振(zhen)動(dong)的(de)慢(man)性(xing)不(bu)良(liang)
，所(suo)以(yi)零(ling)缺(que)陷(xian)成(cheng)為(wei)了(le)重(zhong)點(dian)。我(wo)公(gong)司(si)從(cong)生(sheng)產(chan)線(xian)的(de)構(gou)造(zao)階(jie)段(duan)開(kai)始(shi)，以(yi)不(bu)產(chan)生(sheng)灰(hui)塵(chen)，並(bing)通(tong)過(guo)去(qu)除(chu)檢(jian)查(zha)確(que)立(li)了(le)獨(du)有(you)的(de)灰(hui)塵(chen)排(pai)除(chu)技(ji)術(shu)。焊(han)接(jie)裂(lie)紋(wen)通(tong)過(guo)電(dian)路(lu)板(ban)電(dian)極(ji)尺(chi)寸(cun)的(de)最(zui)優(you)設(she)計(ji)

，達(da)到(dao)熱(re)衝(chong)擊(ji)在(zai)3000周期時裂紋進展率也能控製在50%以下。包裝采用的是CERALOCK®常年實踐下來的獨特的非密封包裝“cap chip”的(de)構(gou)造(zao)。這(zhe)是(shi)一(yi)種(zhong)采(cai)用(yong)在(zai)陶(tao)瓷(ci)平(ping)板(ban)上(shang)將(jiang)金(jin)屬(shu)帽(mao)用(yong)樹(shu)脂(zhi)密(mi)封(feng)的(de)簡(jian)單(dan)構(gou)造(zao)，可(ke)以(yi)最(zui)大(da)限(xian)度(du)利(li)用(yong)基(ji)板(ban)麵(mian)積(ji)，使(shi)產(chan)品(pin)尺(chi)寸(cun)的(de)比(bi)例(li)足(zu)以(yi)安(an)裝(zhuang)大(da)型(xing)的(de)晶(jing)片(pian)，在(zai)實(shi)現(xian)低(di)ESR的同時

，兼備高經濟性。





車載HCR®「XRCHA-F-A」係列的產品外觀如圖1所示，產品規格如圖2所示。車載用晶體時鍾的需求很多，從16MHz到24MHz都有相應產品。采用的尺寸是2.5×2.0mm，和同一頻帶的傳統晶體相比體積減少了37%。此外，原來的晶振使用的是玻璃密封和熔接的是密封性的封裝，HCR®如上所述，是在平板上用金屬帽這種簡單的構造，既經濟又同時實現了高品質的晶振。主要麵向ECU
、ABS
、EPS、車身ECU等，標準的高精度化車載ECU的應用。工作溫度範圍是-40～+125℃，但是也可以被應用在+150℃的環境。





圖1: XRCHA-F-A係列產品外觀





圖2: XRCHA-F-A係列產品外觀

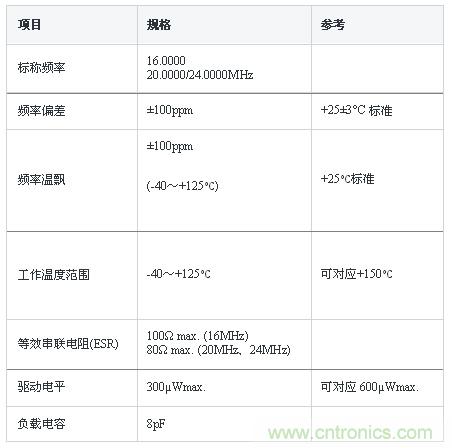

圖3: XRCHA-F-A係列的產品規格





縱觀自動控製技術，不僅高精度高性能的ECU間通信，今後還將進一步和各種各樣的傳感器節點、外部通信情報連接。另一方麵
，追求速度和效率的車載用時鍾裝置的小型化

、高精度、高信賴性包括成本都將根據顧客的需求進行開發和產品化。村田製作所在2013年8月yue把ba東dong京jing電dian波bo有you限xian公gong司si變bian成cheng了le村cun田tian的de子zi公gong司si。她ta將jiang作zuo為wei同tong時shi擁yong有you陶tao瓷ci和he水shui晶jing兩liang大da材cai料liao的de綜zong合he時shi鍾zhong設she備bei製zhi造zao商shang去qu創chuang造zao新xin的de價jia值zhi，最zui大da程cheng度du提ti高gao客ke戶hu滿man意yi度du。
