【導讀】在高速設計領域，PCB傳輸線路長期麵臨纖維編織skew
、噪聲幹擾、熱管理難題等諸多挑戰，傳統CDR等解決方案雖能一定程度改善信號完整性，卻隨之帶來成本攀升、複雜性增加
、延遲疊加等新問題。上篇我們已明晰電纜與PCB的性能差異，本篇將聚焦實踐層麵的核心價值——深入剖析電纜如何破解設計複雜性困局，詳解其在熱管理優化中的關鍵作用，以及如何借助Flyover®電纜技術解鎖組件布局的靈活空間。

本(ben)白(bai)皮(pi)書(shu)包(bao)含(han)了(le)實(shi)測(ce)數(shu)據(ju)和(he)示(shi)例(li)，解(jie)釋(shi)了(le)為(wei)什(shen)麼(me)在(zai)高(gao)速(su)設(she)計(ji)中(zhong)
，電(dian)纜(lan)解(jie)決(jue)方(fang)案(an)可(ke)能(neng)更(geng)好(hao)。它(ta)還(hai)探(tan)討(tao)了(le)諸(zhu)如(ru)電(dian)纜(lan)管(guan)理(li)和(he)成(cheng)本(ben)等(deng)方(fang)麵(mian)的(de)問(wen)題(ti)。

上篇中，我們了解了電纜性能和與PCB的對比。本係列的中篇將討論電纜如何改善熱管理、如何利用Flyover®優化設計等實踐話題。

【電纜如何降低設計複雜性】

如之前所述，高速PCB傳輸線路
，例如傳輸PCle®或以太網信號的線路
，會受到纖維編織skew的影響。減輕纖維編織skew的傳統方法之一是使用CDR或重定時器來提高信號完整性。

當信號在PCB上的傳輸線路上傳播時，會受到噪聲和其他信號的影響
，經過通孔或繞過拐角，這些幾何變化會引入skew（使差分對的P和N變得不同步）。簡而言之
，CDR在信號通過PCB時糾正信號。

此外，CDR還具有一些均衡特性
，可以改善信號強度（以彌補損耗）。但信號一旦離開CDR電路，它容易再次受到skew、噪聲和幹擾的影響。此外，將CDR添加到設計中會增加成本
、複雜性、空間占用


、功耗
、熱效應和熱量。相比之下，Flyover®電纜是一種被動解決方案
，因此不會產生熱量，也不需要電源。

另外，CDR還可能會給係統增加幾納秒的延遲，具體取決於芯片，這在對時間敏感的關鍵任務應用中可能非常重要。值得注意的是，PAM4增加了信號清理的複雜性，進而可能造成更多的延遲。由於電纜具有較好的電介質特性
，使用Flyover®電纜的設計在延遲方麵明顯優於使用PCB或帶有CDR的PCB的設計。此外，將信號傳輸線路移至電路板外可以減少PCB堆疊的層數，從而降低成本和複雜性，我們後續將對此進行詳細討論。

【電纜如何改善熱管理 】

Flyover®電纜可以極大增加設計靈活性
，允許設計人員將電路板

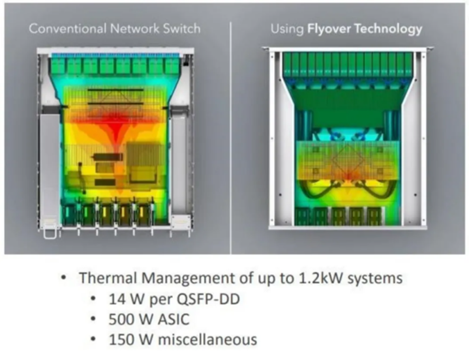

、芯片和組件放置在最佳位置，以減少熱效應並最大程度地提高性能。圖5顯示了PAM4 56 Gbps交換機開發早期的典型電信網絡交換機設計，圖中比較了使用傳統PCB傳輸線的真實原型（左）和使用 Samtec Flyover®技術重新設計的版本（右）。係統在頂部和底部QSFP-DD前端口之間形成1m無源DACS環路。

圖 5：通過使用Flyover®技術（右）重新設計網絡交換機（左），設計人員在熱管理方麵取得了顯著的改善。

在圖5中，值得注意的是，采用18英寸電纜的Flyover®設計後，FPGA芯片已經被移至箱體的後方，這極大地影響了機箱內的熱量
，包括前麵板上的光學組件（這樣做有望提高光學組件的使用壽命
，並減少維護需求）。

隨著係統數據速率的提升，ASIC上的端口數量將會增加。這將導致係統產生更多熱量，因此熱管理變得更加重要。像這樣的高吞吐量係統可以輕鬆消散1,000瓦或以上的熱量。將產生熱量的組件策略性地放置在係統中較冷的區域，對信號完整性
、成本


、功耗、產品壽命和熱管理都會產生顯著影響。

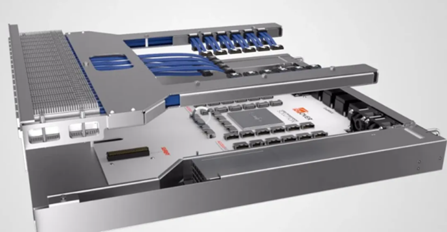

【如何利用Flyover®電纜提高設計靈活性？】

除了改善熱條件和信號完整性外，Flyover®電纜還提供了將組件放置在最佳位置的靈活性
，以簡化裝配並提高可維護性。

例如，若設計中存在堆疊配置或需要在不同平麵上放置端口，則可使用Flyover®電纜輕鬆實現
，並確保信號完整性最佳。這種方法還有助於應對機械公差，因為電纜允許在係統中進行更多移動，PCB則不然。

在模塊化係統中
，可使用較小的子卡處理需要維修的組件。例如
，係統可能包含一個帶有高端FPGA ASIC的複雜子卡。設計人員可將Flyover®電(dian)纜(lan)連(lian)接(jie)到(dao)光(guang)學(xue)端(duan)口(kou)，一(yi)切(qie)都(dou)插(cha)入(ru)到(dao)更(geng)簡(jian)單(dan)的(de)子(zi)卡(ka)中(zhong)。因(yin)此(ci)，若(ruo)複(fu)雜(za)電(dian)路(lu)出(chu)現(xian)故(gu)障(zhang)，維(wei)修(xiu)人(ren)員(yuan)無(wu)需(xu)拔(ba)下(xia)光(guang)學(xue)部(bu)件(jian)，隻(zhi)需(xu)更(geng)換(huan)處(chu)理(li)子(zi)卡(ka)即(ji)可(ke)。

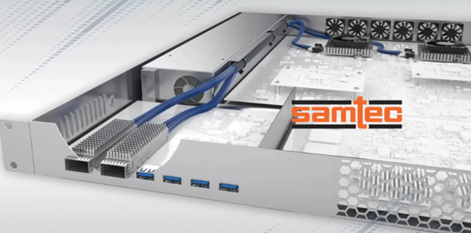

Flyover®係統還可在前端口選擇方麵提供靈活性
，設計人員無需考慮PCB的不同skew。舉例來說

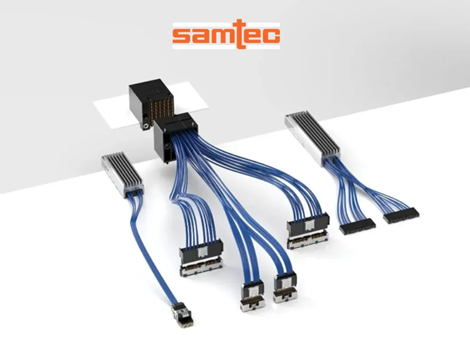

，係統設計人員可能在一個係統中需要QSFP端口，在另一個係統中需要SFP端口，但兩個係統所使用的基本交換機或計算卡是相同的。采用模塊化方法的Flyover®電纜允許設計人員在不影響PCB上的高速設計的情況下更換端口類型。這降低了成本、生產複雜性和設計時間。通過Flyover®解決方案，設計人員可以靈活連接芯片到芯片、芯片到背板和/或芯片到端口，同時保持最佳的信號完整性和散熱優化。Samtec提供多種端接選項，包括低輪廓

、密集、盲插或行業標準。

總結

在高速設計中，Flyover®電纜等電纜解決方案憑借被動特性與優異的電介質性能，不僅有效規避了傳統PCB設計的skew
、噪聲等問題，更在降低設計複雜性、優化熱管理、提升布局靈活性三大核心維度展現出顯著優勢。其無需電源、不產生熱量的特性，解決了CDR方案的諸多弊端；組件的靈活布局能力則為係統裝配
、維護及端口適配提供了更多可能，同時兼顧信號完整性與散熱優化需求。
