【導讀】磁保持繼電器作為一種雙穩態繼電器
，通過脈衝信號驅動並利用永磁體磁化保持狀態，在斷電後仍能維持觸點位置，實現了“零靜態功耗”的控製功能。與傳統繼電器需持續通電維持狀態不同，其核心優勢在於節能與狀態記憶能力
，特別適合智能電網、新能源等低功耗場景。本文將深入解析其技術原理

、應用適配及國內外品牌競爭力，為工程師提供選型參考。

磁保持繼電器作為一種雙穩態繼電器，通過脈衝信號驅動並利用永磁體磁化保持狀態，在斷電後仍能維持觸點位置，實現了“零靜態功耗”的控製功能。與傳統繼電器需持續通電維持狀態不同，其核心優勢在於節能與狀態記憶能力，特別適合智能電網、新能源等低功耗場景。本文將深入解析其技術原理、應用適配及國內外品牌競爭力
，為工程師提供選型參考。

1. 磁保持繼電器的核心原理與結構

▌工作原理：脈衝驅動與磁保持機製

磁保持繼電器基於磁路雙穩態設計，由線圈、永磁體
、銜鐵和觸點組成。當線圈通入極性脈衝時
，產生的磁場與永磁體耦合
，驅動銜鐵動作
；脈衝結束後
，永磁體提供的磁吸力使觸點保持原位，無需持續供電。例如，DFRobot的磁保持繼電器模塊僅需2ms脈衝即可切換狀態
，靜態功耗低至0.73mA（5V）。

▌關鍵結構：高耐壓與緊湊化設計

●磁路係統：采用H型銜鐵橋式磁路或雙固定架結構（如廈門宏發的專利設計），通過優化軛鐵與磁鋼尺寸提升吸力效率。

●絕緣設計：為滿足高耐壓需求（如2500V d.c.）
，采用陶瓷絕緣子底座與安全間隙設計，確保介質耐壓強度。

●觸點材料：銀氧化錫（AgSnO₂）觸點可承載10A以上電流，接觸電阻≤100mΩ，壽命超100萬次。

2. 磁保持繼電器vs普通繼電器：特性與優勢對比

特性維度 磁保持繼電器 普通繼電器

功耗機製 脈衝驅動，零靜態功耗 需持續通電維持狀態

響應速度 動作時間≤8ms 通常更快（機械結構簡單）

壽命 機械壽命>100萬次 通常低於磁保持繼電器

狀態保持 斷電後狀態不變 斷電後恢複原位

抗幹擾性 耐衝擊與振動 受機械振動影響較大

成本 較高（結構複雜） 較低

核心優勢：

●節能性：智能電表中應用可降低95% 的線圈能耗；

●高可靠性：平衡力結構與磁保持機製適應-40℃~85℃寬溫範圍
；

●緊湊化：雙層雙路設計（如文獻中的新型結構）減少30% 安裝空間。

3. 應用領域：從智能電網到新能源

●智能電表：依托零功耗保持特性，成為國網/南網標準方案，支持電費控製與遠程斷送電。

●新能源汽車：高壓電池管理係統（如2500V耐壓繼電器）用於直流負載隔離。

●工業自動化：在PLC控製中替代接觸器
，承載10A~150A電機負載。

●智能家居：磁保持繼電器模塊用於燈光控製、智能插座
，通過脈衝信號實現狀態切換。

●航空航天：微型TO-5封裝繼電器（如JMW-1MA）滿足宇航設備抗衝擊與低功耗要求。

4. 選型適配：工程師實用指南

▌關鍵參數計算

●脈衝寬度：需≥4ms（推薦5~10ms）
，避免短脈衝導致誤動作；

●負載能力：按1.5倍裕量選擇觸點電流，例如10A負載需選16A型號；

●絕緣耐壓：高濕環境下需保留20% 耐壓餘量。

▌驅動電路設計

●使用專用驅動芯片（如DFR0996模塊）生成正反向脈衝，防止線圈同時通電；

●並聯RC緩衝電路抑製觸點電弧，延長壽命。

▌兼容性考量

●PCB布局：雙層板即可滿足基本絕緣
，無需多層板
；

●電磁兼容：選擇內置擴頻技術的型號（如ADuM5020）
，通過CISPR 22 B類輻射標準。

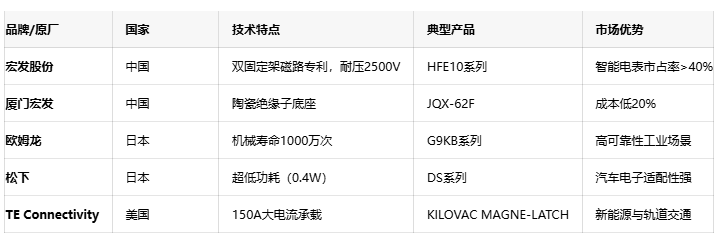

5. 國內外品牌競爭力分析

國產化進展：宏發
、廈門宏發等企業通過陶瓷絕緣子與磁路優化

，在耐壓與壽命指標上比肩國際品牌，且成本低20%~30%。

6. 未來趨勢

磁保持繼電器正向高頻化、微型化
、智能化演進：

●高頻響應：Modelica仿真模型優化動態特性，動作時間縮短至5ms以內；

●集成化：如ADuM5020將隔離電源與驅動集成
，減少40% 外部元件；

●新材料：氮化鋁陶瓷基底提升散熱能力，支持150℃ 結溫運行。

結語

磁保持繼電器憑借其零功耗保持
、高(gao)可(ke)靠(kao)性(xing)及(ji)緊(jin)湊(cou)結(jie)構(gou)
，已(yi)成(cheng)為(wei)智(zhi)能(neng)電(dian)網(wang)與(yu)工(gong)業(ye)自(zi)動(dong)化(hua)的(de)核(he)心(xin)控(kong)製(zhi)元(yuan)件(jian)。國(guo)產(chan)廠(chang)商(shang)在(zai)耐(nai)壓(ya)技(ji)術(shu)與(yu)成(cheng)本(ben)控(kong)製(zhi)上(shang)的(de)突(tu)破(po)，正(zheng)加(jia)速(su)替(ti)代(dai)進(jin)口(kou)產(chan)品(pin)
，為(wei)工(gong)程(cheng)師(shi)提(ti)供(gong)更(geng)優(you)性(xing)價(jia)比(bi)選(xuan)擇(ze)。
