【導讀】光繼電器
，亦稱光電繼電器或光電耦合繼電器，是一種交直流並用的半導體繼電器。其核心結構采用發光器件（如紅外發光二極管）和受光器件（如光電二極管陣列及MOS場效應管）一體化設計。通過這種設計，光繼電器實現了輸入側與輸出側之間完全的電氣隔離
，信號則通過光信號進行傳輸。

1 光繼電器概述：定義與技術原理

光繼電器
，亦稱光電繼電器或光電耦合繼電器，是一種交直流並用的半導體繼電器。其核心結構采用發光器件（如紅外發光二極管）和受光器件（如光電二極管陣列及MOS場效應管）一體化設計。通過這種設計，光繼電器實現了輸入側與輸出側之間完全的電氣隔離，信號則通過光信號進行傳輸。

工作原理可以概括為以下過程：當輸入側施加控製信號時
，內部的紅外發光二極管（IR LED） 發出特定波長的不可見光。這些光信號照射到輸出側的光電檢測器（通常是光電二極管或光電晶體管）上
，使其產生電信號。該電信號進而驅動輸出電路的功率MOSFET，使其導通或關斷
，從而控製負載電路的通斷。整個過程無需物理接觸
，實現了無觸點開關控製。

與yu傳chuan統tong的de電dian磁ci繼ji電dian器qi相xiang比bi，光guang繼ji電dian器qi消xiao除chu了le機ji械xie運yun動dong部bu件jian，完wan全quan依yi靠kao光guang電dian轉zhuan換huan原yuan理li實shi現xian電dian路lu控kong製zhi。這zhe種zhong獨du特te的de工gong作zuo原yuan理li使shi其qi兼jian具ju了le光guang電dian隔ge離li器qi的de高gao隔ge離li性xing能neng和he傳chuan統tong繼ji電dian器qi的de負fu載zai驅qu動dong能neng力li，成cheng為wei現xian代dai電dian子zi係xi統tong中zhong信xin號hao隔ge離li與yu功gong率lv控kong製zhi的de理li想xiang解jie決jue方fang案an。

2 基本特性與技術優勢

光繼電器憑借其獨特的固態結構，展現出多項卓越的性能特性，這些特性直接轉化為實際應用中的顯著優勢。

2.1 基本特性

●無機械觸點：由於完全采用半導體結構
，光繼電器消除了傳統繼電器中的機械觸點
，從根源上避免了因電弧和火花導致的觸點氧化與磨損問題。

●高隔離電壓：輸入與輸出間通過光耦合實現電氣隔離
，隔離電壓通常高達2500-5000Vrms

，如東芝TLP3640A型號的隔離電壓更是達到了3750Vrms
，為係統提供高級別的安全保障。

●高速切換：無機械運動部件的設計使開關速度大幅提升，響應時間可達0.1ms至1ms級別


，比傳統繼電器的5-15ms快數十倍。

●長壽命：無接觸磨損的設計使得光繼電器的理論壽命可達10億次操作，遠高於傳統繼電器的10萬-100萬次。

●低泄漏電流：關斷狀態下的泄漏電流極低
，通常低於1μA
，減少了功率損耗。

●低驅動電流：僅需5-20mA的輸入電流即可驅動，適合與微處理器等低功耗器件直接接口。

2.2 技術優勢

基於上述特性，光繼電器在實際應用中展現出多重優勢：

●高可靠性：固態結構和無活動部件設計使其抗震動、抗衝擊能力強
，適用於惡劣環境。

●低噪聲運行：開關過程中無觸點彈跳噪聲
，也不會產生電磁幹擾
，保證係統安靜運行。

●緊湊尺寸：相比同規格傳統繼電器，體積可減小30%以上，有助於實現設備小型化。例如
，東芝TLP3640A采用SO4封裝，尺寸僅為2.6mm×7mm，比機械繼電器安裝麵積減少70%。

●節能環保：低驅動功率和低泄漏電流特性降低了係統總功耗
，符合綠色電子設計趨勢。

3 應用領域概覽

光繼電器的獨特特性使其在多個領域成為不可替代的關鍵元件：

●測量與測試設備：在精密測量儀器中，光繼電器利用其低泄漏電流和低噪聲特性，實現信號路徑的高精度切換
，保證測量準確性。

●通信設備：通信基站和網絡設備利用光繼電器的高速切換和高隔離特性，用於信號路由和通道選擇，滿足現代通信係統對信號完整性的嚴苛要求。

●工業自動化：在可編程邏輯控製器（PLC）和工廠自動化係統中，光繼電器用於模擬接口模塊和數字I/O模塊，其長壽命免維護特性降低了係統停機時間。

●醫療電子：醫療設備利用光繼電器的高隔離電壓和低漏電流特性，確保患者接觸部分的安全隔離
，符合嚴格的醫療安全標準。

●汽車電子：在新能源汽車和傳統汽車的電池管理係統
、車載充電器等部件中，光繼電器提供可靠的高壓隔離和穩定的信號傳輸。

保全與安全係統：安防設備利用光繼電器的高可靠性和長壽命
，確保係統在長期運行中的穩定性。

4 成本分析與選型要則

4.1 成本構成分析

光繼電器的成本結構較傳統繼電器更為複雜，主要受以下因素影響：

●技術複雜度：集成光電轉換與功率輸出所需的半導體工藝顯著影響成本，特別是采用先進技術（如東芝的芯片上芯片3D集成技術）的產品。

●性能規格：高隔離電壓
、大負載電流
、低導通電阻等高性能參數需要更複雜的半導體結構
，直接增加製造成本。

●封裝形式：為滿足小型化需求而采用的特殊封裝（如SMD封裝）會增加成本，但能節省PCB空間。

●品牌溢價：國際知名品牌如Panasonic

、東芝
、歐姆龍等因技術積累和可靠性記錄，價格通常高於國產器件。

●采購規模：大批量采購通常能獲得顯著的價格優惠，小批量采購則因包裝、分銷等環節增加成本。

值得注意的是，雖然光繼電器的初始購買成本通常高於傳統電磁繼電器（大電流規格可能高出3-5倍），但綜合考慮壽命周期成本時，情況往往不同。光繼電器的長壽命、低功耗和免維護特性可顯著降低係統的總擁有成本，特別是在需要頻繁切換或維護困難的應用中。

4.2 選型要則

光繼電器選型是需要平衡多項技術參數與成本因素的係統工程，以下是關鍵選型考量點：

●隔離電壓要求：根gen據ju應ying用yong環huan境jing的de電dian壓ya情qing況kuang選xuan擇ze足zu夠gou隔ge離li電dian壓ya的de型xing號hao
，隔ge離li電dian壓ya應ying超chao過guo應ying用yong中zhong可ke能neng出chu現xian的de最zui大da電dian壓ya，確que保bao安an全quan餘yu量liang。一yi般ban工gong業ye應ying用yong通tong常chang需xu要yao1500-3000Vrms，醫療、電力等特殊應用可能需要3750Vrms或更高。

●負載能力匹配：確保繼電器能夠承載實際負載，包括穩態工作電流、啟動浪湧電流和可能的異常過電流。例如
，東芝TLP3640A可承受1A恒定電流和高達3A的脈衝電流。

●開關速度需求：根據係統對響應時間的要求選擇適當型號。控製係統中對實時性要求高的場合應選擇高速型號（如tON<0.5ms），對速度不敏感的應用則可選擇經濟型低速型號。

●環境適應性：考慮使用環境的溫度、濕度
、震動等條件。工業環境應選擇寬溫度範圍（如-40℃至+110℃）的型號，消費類產品可選擇範圍較窄但成本更低的型號。

●封裝與尺寸：根據PCB空間限製選擇適合的封裝形式。緊湊型設備優先考慮貼片封裝，高功率應用可能仍需通孔封裝以利於散熱。

●成本與可靠性平衡：在滿足性能要求的前提下優化成本。批量產品可考慮國產器件，關鍵任務係統建議選用高可靠性國際品牌。

5 主要IC原廠品牌與國際國內對比

光繼電器市場呈現出國際品牌技術領先、國內品牌性價比突出的競爭格局。以下是主要廠商的對比分析：

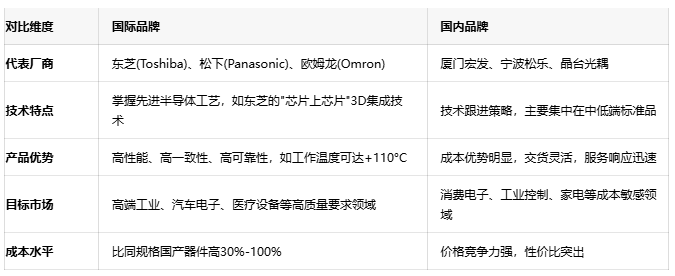

表：光繼電器國際與國內主要品牌對比

國際品牌如東芝和鬆下憑借多年的技術積累
，在光繼電器性能與可靠性方麵保持領先。東芝近期推出的TLP3640A光繼電器采用了專有的芯片上芯片技術（垂直芯片堆疊的3D集成技術），實現了0.14Ω的低導通電阻和高達+110°C的工作溫度，展示了其在半導體工藝方麵的優勢。鬆下的PhotoMOS繼電器則在模擬信號傳輸的線性度方麵表現優異，適用於精密測量場合。

國內品牌如廈門宏發、ningbosongledengtongguochixudejishutouru，chanpinxingnengzhubutisheng

，zaitongyongyingyongchangjingzhongyinengtigongbuxunyuguojipinpaidexingnengbiaoxian


，tongshijuyoumingxiandechengbenyufuwuyoushi。tebieshizaixiaofeidianziheputonggongyekongzhilingyu
，guochanguangjidianqiyichengweijijujingzhenglidexuanze。

選型建議：duiyuguanjianrenwuxitong，ruyiliaoshengmingzhichishebeihuogongyeanquanxitong，jianyiyouxiankaolvguojipinpai，yinqizaijiduantiaojianxiadekekaoxingheyizhixinggengyoubaozhang。duiyuchengbenminganxingxiangmu，ruxiaofeileidianzichanpinhuoputonggongyekongzhi
，guochanguangjidianqizaimanzujibenxingnengyaoqiudeqiantixia，keyitigonggengyoudexingjiabi。zaizhongdengyaoqiudegongyehuanjingzhong，kecaiyonghunhecelve——在關鍵信號路徑使用國際品牌，在非關鍵部位使用國產器件


，平衡可靠性與成本。

6 結語

光繼電器作為連接控製電路與功率負載的關鍵元件，以其無觸點、高隔離
、長壽命等特性，已成為現代電子係統不可或缺的組成部分。在器件選型時，工程師需要綜合考慮隔離耐壓
、負載能力、開關速度、環境適應性等多重因素，在性能、可靠性與成本間找到最佳平衡點。隨著半導體技術的進步，光繼電器正朝著更高集成度
、更低導通電阻和更小封裝尺寸的方向發展，有望在更廣泛的應用領域替代傳統電磁繼電器
，為電子係統創新提供堅實基礎。
