【導讀】隨著工業4.0、自動駕駛、雲計算等技術的飛速發展，其核心動力——係統級芯片（SoC）

、FPGA和高端微處理器的集成度與算力持續攀升。這直接導致了供電需求的演變：電壓降至0.8V至1.1V，而單路電流需求卻可輕鬆突破30A。在為這些核心芯片提供動力的工業
、汽車、服務器及通信設備中
，電源設計已成為係統穩定與能效的關鍵瓶頸。

引言：先進處理器的供電新範式

隨著工業4.0、自動駕駛
、雲計算等技術的飛速發展，其核心動力——係統級芯片（SoC）、FPGA和高端微處理器的集成度與算力持續攀升。這直接導致了供電需求的演變：電壓降至0.8V至1.1V，而單路電流需求卻可輕鬆突破30A。在為這些核心芯片提供動力的工業
、汽車、服務器及通信設備中，電源設計已成為係統穩定與能效的關鍵瓶頸。

傳統的電源方案已難以為繼。新一代電源解決方案必須同時滿足四大核心訴求：大電流輸出能力、極高的轉換效率、優異的抗電磁幹擾（EMI）性能
，以及集成數字管理功能（如PMBus）以實現遙測與智能控製。本文將基於一款具代表性的40A雙相數字降壓穩壓器
，深入探討在實際設計中，如何通過優化PCB布局和輸入電容配置

，顯著提升效率與穩定性。

效率為何成為首要技術指標？

我們以一個典型的應用場景進行測算：輸入電壓12V，需輸出1V/30A為先進SoC內核供電。若電源轉換效率為80%，那麼總損耗功率高達7.5W。這些損耗最終以熱量的形式積聚
，急劇抬升電源IC及其周邊元件（尤其是功率電感）的溫度。

在數據中心等環境溫度本身就可達40-50℃的應用中，額外的7.5W損耗會使器件結溫快速逼近其典型的熱關斷閾值（150℃）。因此，對於這類負載點應用，每提升1%的效率，都意味著係統熱管理的巨大改善和可靠性的顯著增強。

實戰優化一：精雕細琢的SW節點PCB走線布局

PCB布局是影響開關電源效率的“隱形殺手”，尤其是在大電流路徑上。在早期的一款雙相器件演示板設計中

，為了追求最優的EMI性能
，將兩相的電感采用了相對放置。雖然EMI表現良好，但代價是開關節點的PCB走線過長。

問題分析： 開關節點承載著高頻
、大幅值的脈衝電壓與電流。過長的走線會引入可觀的寄生電阻。根據焦耳定律 $P=I^{2}R$P=I2R，導通損耗與電流的平方成正比。在20A至30A的大電流下，即便是毫歐級別的電阻也會產生瓦級的額外損耗。

優化措施與數據對比：

通過對PCB進行優化，將其中一相的電感旋轉90°並靠近IC放置

，成功將SW節點走線長度從原先的約1.5cm縮短至0.3cm。經計算
，走線直流電阻從1.01mΩ降至約0.42mΩ。

實測結果：

• 熱成像對比： 優化前
  ，在20A負載下，SW節點走線區域溫升顯著，幾乎與IC本體相當。優化後，該區域溫升明顯下降。

• 效率提升： 在12V轉0.6V，20A和30A負載條件下，效率分別提升了約0.4%和1.0%。在滿負載30A時，效率提升達1.5%，這意味著損耗降低了約0.53W。

結論： 在空間允許的前提下，應優先縮短大電流開關回路（特別是SW節點和GND）的走線長度與麵積，這是實現高效率設計最直接有效的手段之一。

實戰優化二：科學配置輸入電容，抑製振鈴與損耗

輸入電容的設計常被經驗主義所誤導
，但其對效率和穩定性的影響至關重要。輸入電容網絡是一個由不同電容構成的協同係統：

1. 大容量電解電容： 用於應對熱插拔浪湧電流。

2. 大容量陶瓷電容： 通常為1206或1210封裝
   ，用於平滑輸入電流紋波。

3. 小容量高頻陶瓷電容： 如0402或0201封裝，用於濾除高頻噪聲。

4. 封裝內電容： 如Silent Switcher 2架構，將匹配的電容集成於封裝內部，極大優化高頻環路和EMI。

問題分析： 若總輸入電容不足或布局不當，在上管MOSFET導通的瞬間，巨大的瞬態電流會從輸入電容抽取電荷
，導致輸入電壓發生跌落和振鈴。這與PCB走線及封裝的寄生電感形成LC諧振電路，不僅產生開關噪聲
，還會增加開關器件的應力與開關損耗，嚴重時甚至引發係統不穩定。

優化驗證：

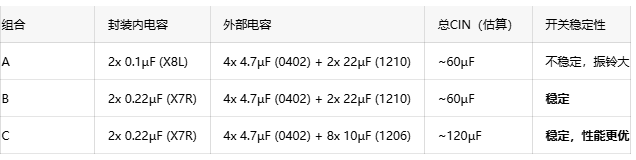

我們通過實驗對比了不同輸入電容組合（見表1）對性能的影響。

關鍵發現：

1. 穩定性提升： 僅將封裝內電容從0.1µF更換為0.22µF（組合A->B）
   ，即使總電容值變化不大
   ，也足以顯著抑製SW節點振鈴
   ，使係統恢複穩定。

2. 效率提升： 對比組合B和C，在負載電流為15A時，增加外部輸入電容使效率提升了約1.4%
   ，對應損耗降低0.3W。這是因為更大的電容有效抑製了輸入電壓的跌落
   ，降低了開關損耗。

電容選型注意事項：

• 直流偏壓效應： 陶瓷電容的實際容值會隨其兩端直流電壓的升高而急劇下降。例如，一個額定值22µF的1206電容在12V直流偏壓下

  ，實際容量可能僅剩不足10µF。而1210封裝的電容降額特性通常優於1206。因此，對於12V輸入
  ，優先選用1210或更大尺寸的陶瓷電容。

• 溫度特性： 注意介電材料，如X7R電容的最高工作溫度為125℃，而X8L為150℃。在高溫環境應用中，需確保電容在係統最高環境溫度下仍能正常工作。

仿真輔助設計：

使用SIMPLIS等仿真工具可以提前預判輸入電容配置的影響。通過建立包含寄生電感的降壓電路模型，可以清晰地觀察到，當輸入電容值翻倍後，SW節點的電壓振鈴幅度和輸入電壓的跌落得到明顯改善，為硬件設計提供了有力的理論依據。

總結

麵向先進處理器的低壓大電流電源設計是一項複雜的係統工程。本文通過具體的測試數據與熱成像分析
，揭示了優化SW節點PCB走線和科學配置輸入電容對提升效率與穩定性的決定性作用。在追求更高功率密度的今天，工程師需要跳出傳統經驗
，從器件物理特性
、布局寄生參數到係統熱管理進行全鏈路精細化設計，方能打造出滿足未來算力需求的強大“能源心髒”。
