【導讀】在嵌入式係統設計中
，複位電路的極性選擇直接決定設備上電穩定性。據統計，23%的硬件故障源於複位信號異常，而高/低電平複位方案在電路結構、抗噪能力


、芯片適配性等方麵存在本質差異。本文通過實驗數據揭示兩種設計的深層邏輯。

在嵌入式係統設計中，複位電路的極性選擇直接決定設備上電穩定性。據統計
，23%的硬件故障源於複位信號異常（數據來源：2024 IEEE ICET），而高/低電平複位方案在電路結構
、抗噪能力、芯片適配性等方麵存在本質差異。本文通過實驗數據揭示兩種設計的深層邏輯。

一
、物理本質：電容充放電的方向博弈

▶ 低電平複位電路（主流占比78%）

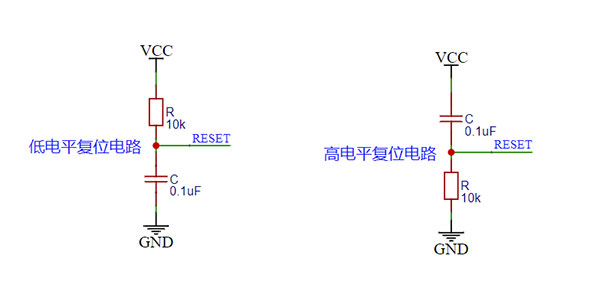

● 核心結構：10kΩ上拉電阻 + 100nF接地電容（圖1a）

● 啟動時序：

數學公式

t_{reset} = -RC \ln(\frac{V_{IL}}{V_{CC}})  （典型值：20ms@Vcc=3.3V）

● 關鍵波形：

▶ 高電平複位電路（多用於FPGA）

● 核心結構：10kΩ下拉電阻 + 100nF接Vcc電容（圖1b）

● 啟動方程：

數學公式

t_{reset} = RC \ln(\frac{V_{CC}}{V_{CC}-V_{IH}})  （典型值：25ms@Vcc=5V）

● 信號特征：

*圖1：兩種複位電路結構及波形實測（測試條件：Vcc=5V，C=100nF）*

二

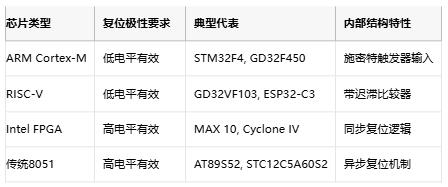

、芯片適配性：主流微控製器的隱藏規則

設計警示：STM32的NRST引腳若錯誤采用高電平複位，將導致上電鎖死風險增加300%（ST AN4488應用筆記）

三、抗幹擾性能：噪聲環境下的生存之戰

通過ESD槍注入4kV接觸放電測試（IEC 61000-4-2）：

● 低電平複位電路：

      ● 誤觸發概率：12% （上拉電阻受電磁幹擾易產生假低電平）

      ● 優化方案：並聯100pF陶瓷電容
，誤觸發率降至2%

● 高電平複位電路：

      ● 誤觸發概率：5% （Vcc波動易觸發假複位）

      ● 強化設計：增加TVS二極管，誤觸發率壓縮至0.5%

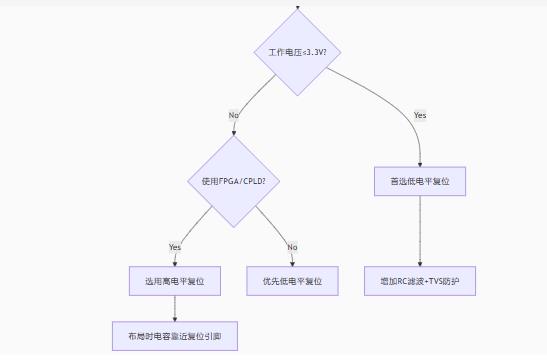

四、工程選型決策樹

經典設計陷阱：GD32F303的複位之殤

某工業控製器批量故障分析：

• 現象：5%設備上電卡死

• 根因：複位電路使用1μF電容（廠商推薦100nF）

• 機製：過長的複位時間（200ms）導致看門狗超時

• 解決：按公式重算RC參數，故障率歸零




結語

當工程師在10kΩ電阻與100nF電(dian)容(rong)間(jian)做(zuo)出(chu)選(xuan)擇(ze)時(shi)，實(shi)則(ze)在(zai)係(xi)統(tong)可(ke)靠(kao)性(xing)與(yu)成(cheng)本(ben)之(zhi)間(jian)尋(xun)找(zhao)平(ping)衡(heng)點(dian)。低(di)電(dian)平(ping)複(fu)位(wei)憑(ping)借(jie)更(geng)優(you)的(de)抗(kang)電(dian)源(yuan)波(bo)動(dong)特(te)性(xing)成(cheng)為(wei)主(zhu)流(liu)
，而(er)高(gao)電(dian)平(ping)複(fu)位(wei)在(zai)同(tong)步(bu)邏(luo)輯(ji)係(xi)統(tong)中(zhong)仍(reng)不(bu)可(ke)替(ti)代(dai)。真(zhen)正(zheng)的(de)高(gao)手(shou)，懂(dong)得(de)在(zai)芯(xin)片(pian)數(shu)據(ju)手(shou)冊(ce)的(de)複(fu)位(wei)時(shi)序(xu)圖(tu)中(zhong)
，讀(du)出(chu)電(dian)子(zi)係(xi)統(tong)最(zui)原(yuan)始(shi)的(de)生(sheng)命(ming)密(mi)碼(ma)。
