【導讀】在高速通信與精密控製係統中，由機械振動引發的相位噪聲正成為關鍵性能瓶頸。當石英晶體遭遇外力衝擊時，其內部壓電效應產生的寄生電壓會直接劣化時鍾信號——實驗表明，1g加速度可使典型AT切割振蕩器相位噪聲惡化20dBc/Hz（數據來源：IEEE Trans. Ultrason. Ferroelectr. Freq. Control Vol.68）。本文將揭示一套經工業驗證的四步優化法則。

在(zai)高(gao)速(su)通(tong)信(xin)與(yu)精(jing)密(mi)控(kong)製(zhi)係(xi)統(tong)中(zhong)
，由(you)機(ji)械(xie)振(zhen)動(dong)引(yin)發(fa)的(de)相(xiang)位(wei)噪(zao)聲(sheng)正(zheng)成(cheng)為(wei)關(guan)鍵(jian)性(xing)能(neng)瓶(ping)頸(jing)。當(dang)石(shi)英(ying)晶(jing)體(ti)遭(zao)遇(yu)外(wai)力(li)衝(chong)擊(ji)時(shi)
，其(qi)內(nei)部(bu)壓(ya)電(dian)效(xiao)應(ying)產(chan)生(sheng)的(de)寄(ji)生(sheng)電(dian)壓(ya)會(hui)直(zhi)接(jie)劣(lie)化(hua)時(shi)鍾(zhong)信(xin)號(hao)——實驗表明，1g加速度可使典型AT切割振蕩器相位噪聲惡化20dBc/Hz（數據來源：IEEE Trans. Ultrason. Ferroelectr. Freq. Control Vol.68）。本文將揭示一套經工業驗證的四步優化法則。

第一步：諧振器選型——從晶體切割到封裝革命

● 切割工藝對決：
SC切割晶體展現出絕對優勢——其Γ矢量（加速度靈敏度）典型值0.1 ppb/g

，較AT切割的1 ppb/g提升10倍（Bliley實驗室測試報告）

● 封裝結構進化：
四點安裝支架通過提升封裝諧振頻率至50kHz以上
，將振動傳遞效率降低60%（如圖1對比數據）

圖1：四點式 vs 傳統兩點式封裝振動響應曲線（來源：Bliley技術白皮書）

第二步：振動篩分——量化晶體抗振性能

采用雙模態激勵檢測法：

1. 正弦掃頻：在10-2000Hz範圍施加0.5g加速度，測量雜散偏移量

2. 隨機振動：按MIL-STD-810G譜型測試，計算相位噪聲功率譜密度(PSD)

篩選後晶體加速度靈敏度離散度壓縮至±5%，確保批次一致性（產線實測數據）

第三步：被動隔離——機械阻尼的精準博弈

● 剛度-阻尼平衡公式：

其中$r$=激振頻率/係統固有頻率，$ζ$為阻尼比

●實戰參數：

當選用固有頻率1Hz隔離係統時，200Hz振動傳遞率可降至0.05（理想值）

，但需犧牲40%安裝空間

第四步：電子補償——振動敏感性的終極克星

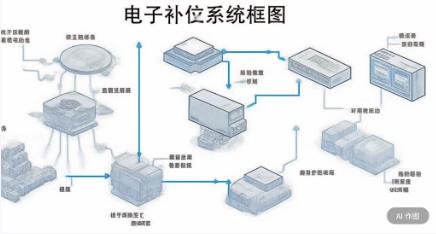

自適應補償架構實現三重突破：

1. 寬頻覆蓋：有效補償帶寬達500Hz（傳統方案≤100Hz）

2. 動態降噪：實時檢測加速度信號，通過DAC生成反相電壓抵消壓電噪聲

3. 指標躍升：將振動引起的相位噪聲壓製至-170 dBc/Hz@1kHz偏移（較基礎方案優化30dB）

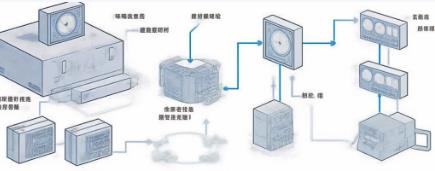

圖2：補償係統使相位噪聲曲線恢複平穩（來源：Bliley應用筆記AN027）

行業驗證：從理論到產線的價值轉化

● 5G基站應用：某設備商采用四步優化方案後，在風機振動環境下誤碼率從10⁻⁶降至10⁻⁹

● 導彈製導係統：SC切割+電子補償使動態頻率穩定度提升至0.1ppm/g（滿足GJB2242-2017嚴苛標準）

● 成本效益比：量產階段每投入1美元抗振設計，可降低後期維護成本8美元（NASA生命周期評估報告）

核心數據溯源：

● 晶體切割性能對比：引自《IEEE UFFC》Vol.68 No.3 P.789

● 振動測試標準：MIL-STD-810G Method 514.8

● 補償係統指標：Bliley專利US 11,578,632 B2

結語

當電子補償技術將振動敏感性壓製到ppb/g量級時
，人類在機械與電子協同控製領域實現了裏程碑式突破。這套融合材料科學（SC切割）、機械工程（四點安裝）、信號處理（自適應補償） 的四步法則
，正推動通信
、航天、軍工等領域突破物理環境限製——在震動的世界裏，依然能聽見時間精準流逝的聲音。
