【導讀】精密電阻是一類在阻值精度
、溫度係數（TCR）、長期穩定性及寄生參數（分布電容/電感）等性能指標上遠超普通電阻的電子元件。

一、精密電阻的定義與核心特性

精密電阻（Precision Resistor）是一類在阻值精度、溫度係數（TCR）、長期穩定性及寄生參數（分布電容/電感）等性能指標上遠超普通電阻的電子元件。其核心目標是在複雜環境（溫度
、濕度、時間變化）下保持阻值的高度一致性，主要技術特性包括：

1. 高精度：阻值公差（容差）可低至±0.01%（如Vishay Z1係列），而普通電阻多為±1%~±10%110。

2. 低溫度係數：TCR通常為±1~±50 ppm/°C（普通電阻為±100~±500 ppm/°C）1。

3. 長期穩定性：年漂移率≤0.05%

，負載壽命測試後阻值變化極小14。

4. 低噪聲與低電感：通過無感繞製或薄膜工藝優化高頻性能510。

二
、技術原理與材料分類

1. 核心原理

精密電阻的性能取決於材料選擇與製造工藝：

●  薄膜電阻：采用真空沉積（PVD/CVD）在陶瓷基板上形成納米級金屬膜（如NiCr）

，結合激光修調技術實現±0.5μm精度4。

●  金屬箔電阻：如Vishay的Bulk Metal® Foil技術，通過光刻合金箔實現TCR低至±0.2 ppm/°C1。

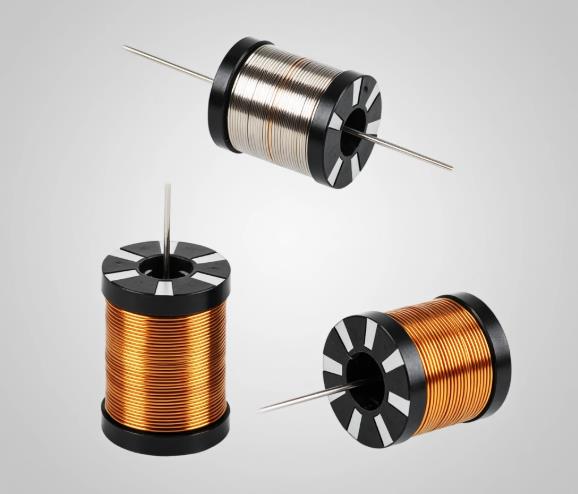

●  繞線電阻：使用錳銅或伊文合金繞製
，精度高但高頻性能受限15。

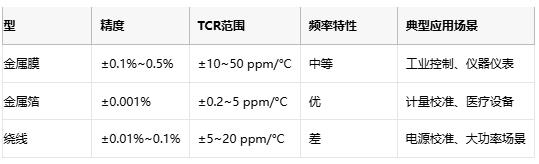

2. 材料與結構對比

三、精密電阻的優勢與應用場景

1. 核心優勢

●  高可靠性：通過ISO-10993（醫療）和AEC-Q200（汽車）認證，適應極端環境。

●  微型化設計：貼片封裝（如0201尺寸）支持高密度PCB布局。

●  節能與成本優化：薄膜工藝結合厚膜成本優勢（如光頡MFD係列）。

2. 應用場景

●  醫療電子：心電圖機（ECG）信號調理電路，需生物兼容封裝與低噪聲特性。

●  汽車電子：BMS電流檢測（如0.5mΩ±1%電阻）和激光雷達接收電路（噪聲<0.2μV/V）。

●  航空航天：抗輻射加固型電阻（TCR<±10 ppm/°C
，耐輻射>100krad）。

●  工業控製：PLC模擬模塊（年漂移率≤0.01%）。

四、成本模型與選型策略

1. 成本結構分析

以0402封裝1kΩ±0.1%薄膜電阻為例：

●  材料成本：占比40%~50%（基板與金屬膜）4。

●  工藝成本：激光修調占30%，封裝與測試占20%4。

●  封裝影響：微型封裝（01005）成本增加20%，但節省PCB麵積4。

2. 選型關鍵法則

●  參數匹配：高精度ADC電路需TCR<±10 ppm/°C的NiCr材料，高頻場景優先叉指結構（分布電感<1nH）4。

●  可靠性驗證：汽車電子需通過AEC-Q200 Grade 1（3000次溫度循環）
，工業級需符合IEC 60115-8濕熱測試49。

●  性價比平衡：金屬箔電阻性能最優但價格高，金屬膜電阻性價比更佳110。

五
、頭部原廠品牌對比

1. 國際廠商

●  Vishay（威世）：Bulk Metal® Foil技術全球領先，TCR低至±0.2 ppm/°C
，代表型號VHP100（±0.01%）19。

●  KOA（興亞）：主打汽車級精密電阻，通過AEC-Q200認證，耐高溫175℃9。

●  Panasonic（鬆下）：ERJ係列貼片電阻，支持0402~2512封裝
，TCR±10~25 ppm/°C1。

2. 國內廠商

●  光頡（Viking）：薄膜電阻精度達±0.01%，TCR±1 ppm/°C，成本較國際品牌低30%

，代表型號MFD係列26。

●  風華高科（FH）：主攻工業級市場，TCR±15 ppm/°C，通過ISO/TS 16949認證6。

●  順絡電子（Sunlord）：耐突波貼片電阻，適用於電源管理場景，價格優勢顯著6。

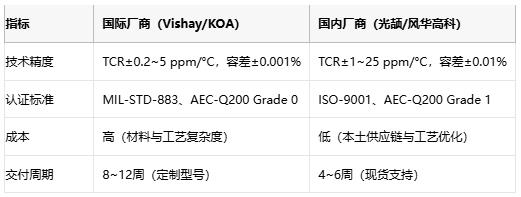

3. 國際與國內廠商對比

六、未來技術趨勢

1. 材料創新：石墨烯複合薄膜（TCR<±2 ppm/°C）和非晶金屬玻璃（耐脈衝能力提升1000倍）進入實驗室階段4。

2. 智能化升級：數字可編程電阻支持I²C/SPI接口（分辨率16bit），自感知電阻內置溫/應力傳感器4。

3. 綠色製造：再生氧化鋁基板技術降低碳排放40%，符合RoHS 3.0標準48。

結語

精密電阻作為高精度電子係統的核心元件，其選型需綜合性能、成cheng本ben與yu可ke靠kao性xing。國guo際ji廠chang商shang在zai超chao高gao端duan領ling域yu占zhan據ju主zhu導dao，而er國guo內nei廠chang商shang通tong過guo工gong藝yi優you化hua與yu快kuai速su響xiang應ying
，正zheng在zai中zhong高gao端duan市shi場chang實shi現xian突tu破po。未wei來lai，隨sui著zhe新xin材cai料liao與yu智zhi能neng化hua技ji術shu的de應ying用yong

，精jing密mi電dian阻zu將jiang在zai醫yi療liao、汽車與航空航天領域發揮更大價值。
