【導讀】碳膜電阻（Carbon Film Resistor）是通過在陶瓷基體上沉積碳膜層製成的固定電阻器，其核心結構包括陶瓷基體（高溫燒結氧化鋁）、碳膜層（碳氫化合物高溫裂解沉積）、金屬引腳及保護塗層。電阻值通過碳膜厚度和沉積工藝精確調控，典型阻值範圍為1Ω至10MΩ
，功率覆蓋0.125W至5W。

一、定義與工作原理

1.1 技術定義

碳膜電阻（Carbon Film Resistor）是通過在陶瓷基體上沉積碳膜層製成的固定電阻器，其核心結構包括陶瓷基體（高溫燒結氧化鋁）

、碳膜層（碳氫化合物高溫裂解沉積）、金屬引腳及保護塗層。電阻值通過碳膜厚度和沉積工藝精確調控
，典型阻值範圍為1Ω至10MΩ，功率覆蓋0.125W至5W。

1.2 物理原理

碳膜電阻通過碳材料的電阻特性限製電流
，實現分壓

、限流
、阻抗匹配等功能。其電流-電壓關係遵循歐姆定律，碳膜層中的碳原子排列形成導電網絡，通過調整薄膜厚度（0.1-1μm）改變電阻值。

二、核心優勢與技術指標

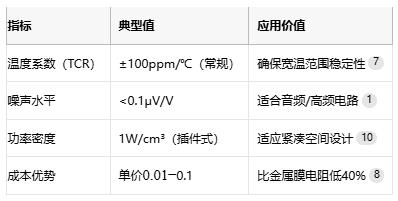

2.1 性能優勢

2.2 技術極限

● 精度限製：常規產品公差±5%，高端型號可達±0.1%

● 高頻衰減：>100MHz時寄生電容影響顯著

三
、應用場景與市場分布

3.1 典型應用領域

1. 消費電子：電視機主板分壓（占國內用量35%）
、手機快充限流8

2. 工業控製：電機驅動器電流檢測（精度要求±5%）

3. 醫療設備：心電圖機信號調理（需通過ISO 13485認證）

4.汽車電子：ECU模塊過壓保護（車規級AEC-Q200認證）

3.2 區域市場格局

● 華東地區：占中國產量62%，聚焦消費電子

● 華南地區：汽車電子應用增速達18%
，領跑全國

四、成本模型與選型策略

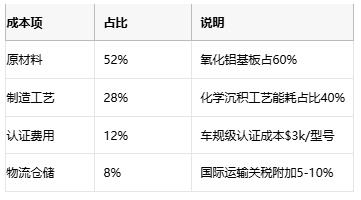

4.1 成本構成分析（以1/4W插件電阻為例）

4.2 選型三維模型

1. 技術維度

● 精度匹配：醫療設備需±1%級
，工業控製可選±5%

● 功率降額：70℃環境需保留50%餘量

2. 成本維度

● 批量采購：10k pcs以上單價降幅20%

● 全生命周期成本：含散熱器增加$0.2/unit

3. 供應安全

● 國際交期：12-16周 vs 國內4-8周

五、全球頭部廠商競爭力圖譜

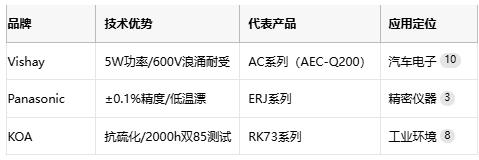

5.1 國際原廠技術矩陣

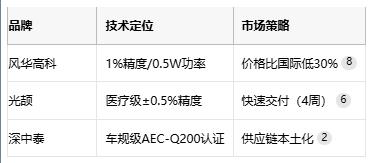

5.2 國內廠商突破路徑

技術差距：國內在1%精度以下市場占有率僅12%，300V以上耐壓產品依賴進口

六、未來技術演進方向

1. 材料革新：石墨烯複合碳膜研發（功率密度提升至3W/cm³）

2. 智能化集成：內置溫度傳感器（±1℃監測精度）

3. 綠色製造：無鉛化工藝覆蓋率2027年達95%

結語

碳膜電阻作為基礎電子元件的核心品類
，其技術演進與成本控製直接關係到消費電子、汽(qi)車(che)等(deng)萬(wan)億(yi)級(ji)市(shi)場(chang)的(de)競(jing)爭(zheng)力(li)。國(guo)際(ji)廠(chang)商(shang)憑(ping)借(jie)材(cai)料(liao)與(yu)工(gong)藝(yi)優(you)勢(shi)主(zhu)導(dao)高(gao)端(duan)市(shi)場(chang)，而(er)國(guo)內(nei)企(qi)業(ye)通(tong)過(guo)快(kuai)速(su)響(xiang)應(ying)與(yu)成(cheng)本(ben)優(you)化(hua)實(shi)現(xian)中(zhong)低(di)端(duan)領(ling)域(yu)替(ti)代(dai)。工(gong)程(cheng)師(shi)在(zai)選(xuan)型(xing)時(shi)需(xu)綜(zong)合(he)考(kao)量(liang)精(jing)度(du)、環境耐受性及供應鏈韌性，方能在性能與成本間實現最優平衡。預計至2027年，國內1%精度碳膜電阻自給率將突破50%，開啟國產替代新階段。
