【導讀】壓敏電阻（Varistor

，Voltage Dependent Resistor）是一種電壓敏感型非線性電阻器
，核心材料為氧化鋅（ZnO）陶瓷摻雜Bi₂O₃
、Co₂O₃等金屬氧化物。其電阻值隨外加電壓呈指數級變化，具備雙向對稱的伏安特性，主要功能為過電壓保護。

一、壓敏電阻技術定義與工作原理

1.1 技術定義

壓敏電阻（Varistor，Voltage Dependent Resistor）是一種電壓敏感型非線性電阻器，核心材料為氧化鋅（ZnO）陶瓷摻雜Bi₂O₃
、Co₂O₃等金屬氧化物。其電阻值隨外加電壓呈指數級變化，具備雙向對稱的伏安特性，主要功能為過電壓保護。

1.2 工作原理

壓敏電阻的導電機製基於晶界勢壘效應：

●  低電壓時：ZnO晶粒間形成高阻態肖特基勢壘，電阻值＞10⁸Ω

●  擊穿電壓時：勢壘隧穿效應引發雪崩式導通，電阻驟降至＜1Ω

典型數學關係：

= k \cdot V^\alpha ]

其中α為非線性係數（25~50）
，k為材料常數（數據來源：《電子陶瓷材料學》）

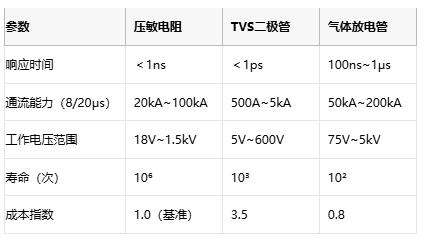

二、核心性能優勢對比

（數據來源：IEEE Transactions on Power Electronics）

三、典型應用場景與選型規範

3.1 核心應用領域

1. 電源係統保護

● 交流輸入側：抑製浪湧電壓（IEC 61000-4-5標準）

● 直流母線：吸收開關尖峰（＜50ns響應）

● 選型要點：額定電壓≥1.2×工作電壓，能量耐受＞0.1J/mm³

2. 通信設備防雷

● RJ45接口：10/100/1000M以太網端口保護

● 選型規範：GB/T 17626.5 4kV接觸放電測試

3. 汽車電子

● 12V/48V係統：ISO 7637-2 脈衝5測試（+150V/-220V）

● 選型標準：AEC-Q200 Grade 1（-40℃~125℃）

4. 工業設備

● 變頻器IGBT保護：耐受50kA 8/20μs浪湧

● 壽命要求：＞10萬次脈衝衝擊

四、成本結構與選型要則

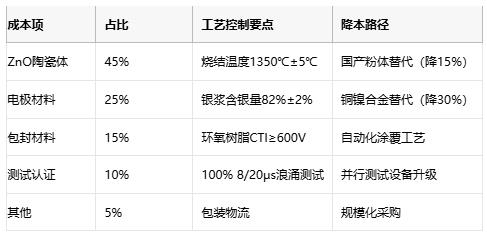

4.1 成本模型分析（以14D471K為例）

4.2 選型技術規範

1. 電壓參數匹配

● 額定電壓（V1mA）：≥1.2×電路最大持續工作電壓

● 限製電壓（Vc）：低於被保護器件耐壓值的80%

2. 能量耐受計算

（C為寄生電容，典型值100pF~10nF）

3. 尺寸與散熱

● 0402封裝：手機快充接口，耐受能量0.05J

● 20mm直徑：工業設備主電路，耐受能量300J

五、國際/國內頭部原廠對比

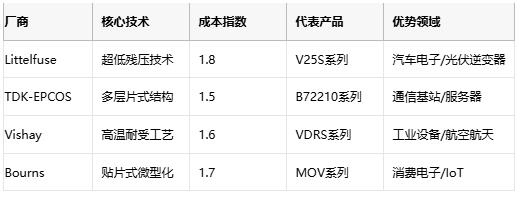

5.1 國際廠商技術布局

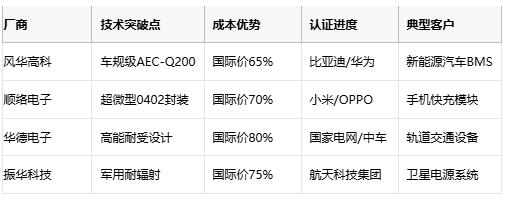

5.2 國內廠商突破路徑

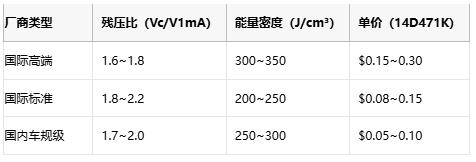

5.3 成本-性能平衡矩陣

六、技術發展趨勢

1. 材料創新

● 納米摻雜ZnO：殘壓比降低至1.5（傳統2.0）

● 石墨烯複合電極：通流能力提升50%

2. 工藝升級

● 流延成型技術：厚度精度±5μm（傳統±20μm）

● 3D打印結構：多孔陶瓷散熱效率提升3倍

3. 智能化集成

● 內置溫度傳感器：實時監測劣化狀態

● 自恢複功能：可逆擊穿次數＞10⁴

4. 環保要求

● 無鉛化工藝：符合RoHS 3.0修訂版

● 鎘含量＜5ppm：滿足歐盟REACH法規
