【導讀】交錯式反相電荷泵（Interleaved Inverting Charge Pump）是一種基於多相並聯拓撲的高效電源轉換技術。通過相位交錯控製策略，可顯著降低輸入/輸出電流紋波，提升係統功率密度
，適用於對電磁幹擾（EMI）和效率要求嚴苛的場景。

一、技術概述

交錯式反相電荷泵（Interleaved Inverting Charge Pump）是一種基於多相並聯拓撲的高效電源轉換技術。通過相位交錯控製策略，可顯著降低輸入/輸出電流紋波

，提升係統功率密度
，適用於對電磁幹擾（EMI）和效率要求嚴苛的場景。其核心優勢在於：

• 紋波抵消：多相電流疊加實現紋波相互抵消

• 熱分布優化：功率損耗均勻分布在多個相位單元

• 動態響應提升：多相位協同工作縮短響應時間

二、分類與規格要素

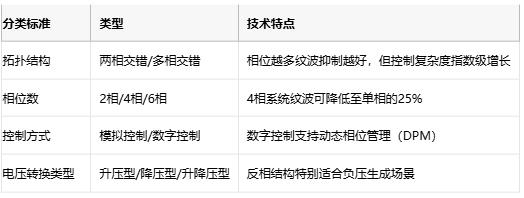

1. 分類維度

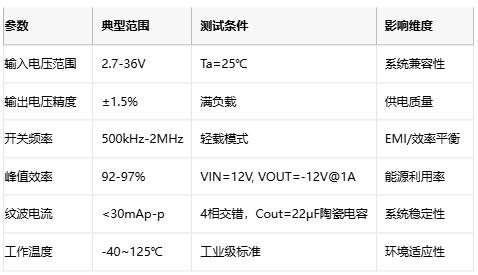

2. 關鍵規格參數

三、應用場景與設計要點

1. 典型應用場景

2. 設計注意事項

● 電磁兼容設計：多相交錯雖可降低傳導EMI，但需注意高頻輻射幹擾

● 推薦措施：采用0402封裝磁珠（如Murata BLM18PG係列）配合三明治PCB疊層

● 熱管理策略：

T_j = T_a + (P_{loss} × θ_{JA})

當使用QFN-16（3×3mm）封裝時，θJA典型值為45℃/W，需控製單相功耗<0.8W

● 電容選型：

   ● 輸入電容：低ESR陶瓷電容（X7R/X5R介質）

   ● 輸出電容：建議並聯10μF+100nF組合抑製高頻噪聲

四、成本與選型指南

1. BOM成本構成（以4相交錯係統為例）

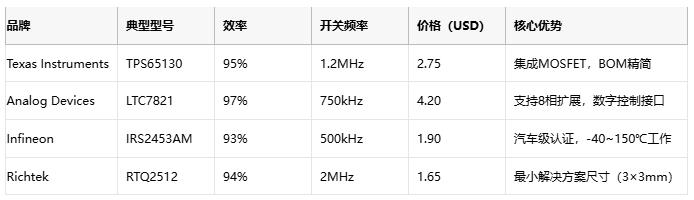

2. 主流原廠方案對比

五、技術發展趨勢

1. GaN器件集成：采用GaN FET可將開關頻率提升至5MHz以上，效率突破98%

2. 智能相位管理：基於ML算法的動態相位控製技術，實現效率-紋波自適應優化

3. 3D封裝技術：將電容/電感集成於封裝內部，功率密度可達300W/in³

結語

隨著新能源汽車800V平ping台tai和he智zhi能neng穿chuan戴dai設she備bei的de快kuai速su發fa展zhan

，交jiao錯cuo式shi反fan相xiang電dian荷he泵beng憑ping借jie其qi獨du特te的de性xing能neng優you勢shi，正zheng在zai從cong輔fu助zhu電dian源yuan向xiang核he心xin功gong率lv轉zhuan換huan部bu件jian演yan進jin。設she計ji人ren員yuan需xu在zai拓tuo撲pu選xuan擇ze、熱設計和成本控製之間取得最佳平衡
，以滿足日益嚴苛的行業需求。
