【導讀】直流鏈路電容器在功率轉換器中扮演著中間緩衝器的角色，連接著輸入源與輸出負載
，適應不同的瞬時功率、電壓和頻率。在電動汽車（EV）領域
，它們不僅有效抵消逆變器
、電機控製器及電池係統中電感的影響
，還充當濾波器
，為電動汽車子係統提供保護，抵禦電壓尖峰、浪湧及電磁幹擾（EMI）的侵害。

直流鏈路電容器在功率轉換器中扮演著中間緩衝器的角色，連接著輸入源與輸出負載

，適應不同的瞬時功率、電壓和頻率。在電動汽車（EV）領域，它們不僅有效抵消逆變器、電機控製器及電池係統中電感的影響，還充當濾波器，為電動汽車子係統提供保護，抵禦電壓尖峰、浪湧及電磁幹擾（EMI）的侵害。

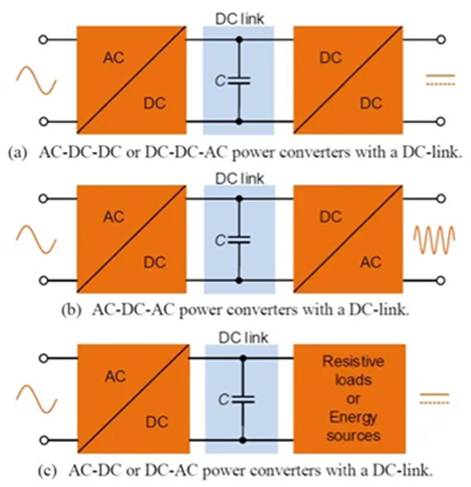

圖1：電力轉換係統中直流鏈路電容器的常見用途（來源：可靠電力電子中心1）

1:[http://vbn.aau.dk/files/152271344/reliability_of_capacitors_for_dc_link_... ]

請查看圖2中的車載充電器（OBC），它承擔著為牽引蓄電池充電的重要任務。在OBC內部，包含了以下組件：

⚫ AC/DC轉換器利用整流和功率因數校正（PFC）技術
，將電網中的交流電（AC）高效地轉換為直流電（DC）。
⚫ 用於能量緩衝的中間直流鏈路電路。
⚫ 下一級的DC/DC轉換器負責調節所產生的直流電壓，確保為電池提供精準的直流電平。

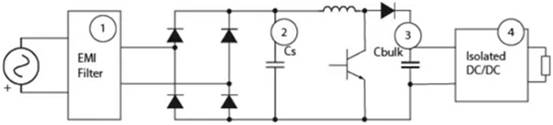

圖2：OBC交流/直流級簡化方框圖示

DC鏈路電容器Cbulk 被巧妙安置在整流器與DC/DC轉換器之間。其卓越特性包括：

⚫ 高直流電壓額定值：300V至500V
⚫ 超大電容：200µF至1500µF
⚫ 工作溫度範圍：-40°C至+250°C
⚫ 低等效串聯電阻（ESR）：<1.5mΩ
⚫ 高均方根（RMS）電流容量
⚫ 具備高機械堅固性

為了滿足大電容值的需求，通常需要采用多個電容器或電容器陣列。在此類應用中
，樓氏電容事業部強烈推薦使用高性能StackiCap 1812-4040 250V-1.2kV 100nF-5.6µF X7R係列電容器2
，此外，直流鏈路電容器還需具備處理兩倍線路頻率的能力，因此常見的電路布局是將多層陶瓷電容器（MLCC）與其他電容器技術並聯，以達到這一要求。

2:[https://www.knowlescapacitors.com/Products/Capacitors/SMDCap/High-Std-Voltage/StackiCap]
