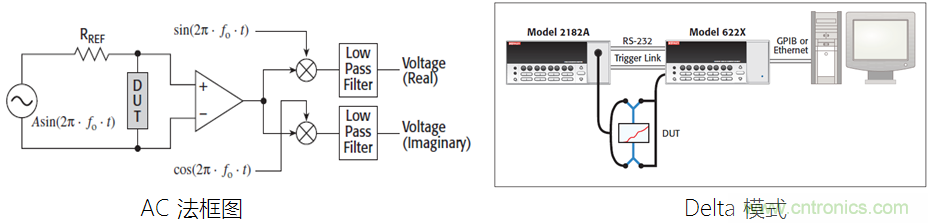

Delta模式可以提供準直流電流反向技術的測量和計算
，以消除溫差電動勢的影響，每個Delta讀數都是根據通道1的兩個電壓測量結果計算而來；一個測量電流源的正相，一個測量負相

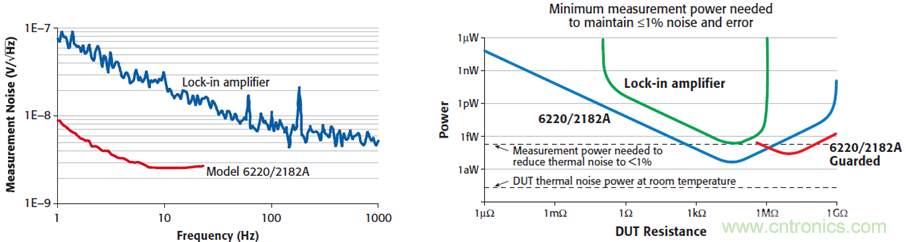

，從而使噪聲降低1000倍。AC 法和 Delta模式法各有優勢，相輔相成，一般在電輸運測試時都配置。下圖示意出兩者應用範圍：





從上兩圖可以看出，鎖相放大器可在更高頻率應用，比如脈衝測試。但對電阻測試，鎖相放大器放較適合 100mΩ ~1MΩ 範圍的測試
，而Delta 模式可測試更低電平的信號，也更適合低於100mΩ及大於1MΩ的電阻測試。



泰克電輸運測試方案



除了低電平測試儀器，通常電輸運測試還要配置SMU作為直流激勵源。特殊情況下還需要AFGzuoweijiaoliujiliyuan
，caijikahuoshiboqiyongyucaijisuofangshuchuxinhao。ruguoceshijiedianchangshu，haixupeizhijingdianji。gaopinshuyuntexingdeyanjiushidianshuyuntexingceshidefazhanfangxiang
，yanjiugaopinshuyuntexingshi，xupeizhidaikuandaGHz的任意波形發生器。

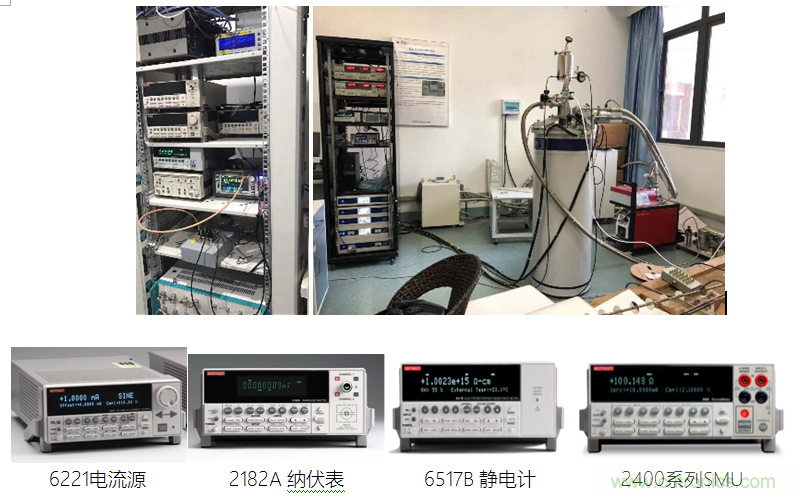

單一被測樣品測試方案：



●6221/2182A 一套

●24XX 或 26XX 一台

●選配 (各一台)

  AFG31252

  2002八位半數字萬用表

  6514或6517或6430（測試介電常數）





多被測樣品同時測試方案：



多(duo)樣(yang)品(pin)測(ce)試(shi)，可(ke)以(yi)在(zai)單(dan)一(yi)樣(yang)品(pin)的(de)配(pei)置(zhi)基(ji)礎(chu)上(shang)加(jia)開(kai)關(guan)陣(zhen)列(lie)輪(lun)回(hui)測(ce)試(shi)，但(dan)某(mou)些(xie)情(qing)況(kuang)下(xia)
，如(ru)比(bi)熱(re)和(he)磁(ci)阻(zu)測(ce)試(shi)時(shi)，同(tong)一(yi)過(guo)程(cheng)無(wu)法(fa)用(yong)輪(lun)回(hui)方(fang)式(shi)測(ce)試(shi)

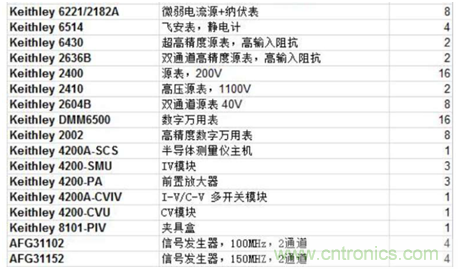

，此(ci)時(shi)需(xu)配(pei)置(zhi)多(duo)套(tao)SMU及低電平測試儀器，套數與PPMS鎖提供的測試線的數量相關。其原則是每四根連一套源表，每八根線連一套6221/2182A。下表給出某研究院四套PPMS多樣品同時測試的典型配置，該配置中除了單一樣品配置中必配及選配的要求外，還包含了一些特殊用途的源表及一套4200A-SCS半導體參數測試儀，用於特殊被測樣品的測試。





高頻輸運特性測試方案

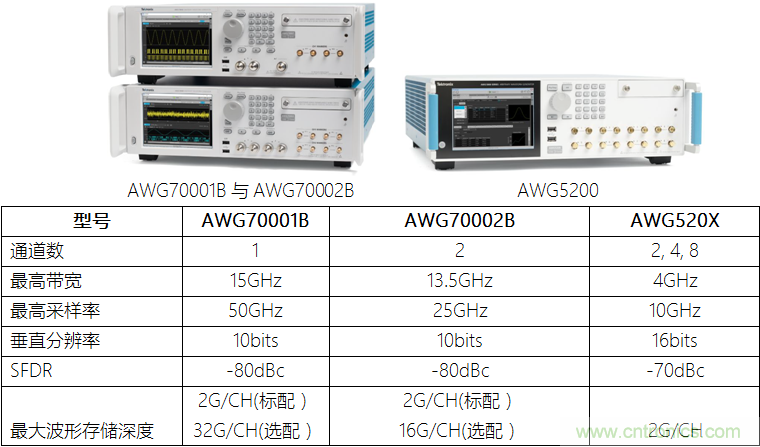

測試高頻輸運特性，需在一般輸運特性配置基礎上，增配AWG 係列任意波形發生器。泰克提供AWG5200及AWG70000係列任意波形發生器。下表為泰克任意波形發生器的主要參數：





方案優勢:



●100fA~100mA 電流輸出，1nV 電壓測試靈敏度，高達10nΩ電阻測量靈敏度

●泰克獨有的TSP LINK 連接6221/2182A，自動完成 Delta模式測試

●Delta模式可降低噪聲1000倍

●多型號高精度 SMU 供激勵源選擇

●領先的 AWG 為高頻輸運特性研究提供強力支持

●電輸運測試領域普遍采用
