根據TL494的引腳功能

，在設計電路前對TL494的特性要做一定的測試：過對TL494芯片的占空比測試
，可以進一步加深對TL494工作特點的理解
，同時也發現占空比是在DTC=0~2.4v的範圍內變化，不是一般中所說的在DTC=0~3.3v電壓範圍內變化。占空比隨著DTC電壓的升高而減小

，正是利用TL494這種性質

，我們實現了開機時的軟啟動功能
，也是利用4腳電壓的特點，將4腳作為過流保護的輸入端。當發生過流保護的時候，滯環比較器的輸出為高，遠大於2.4V
，可以很快的封鎖占空比，實現過流保護的目的。

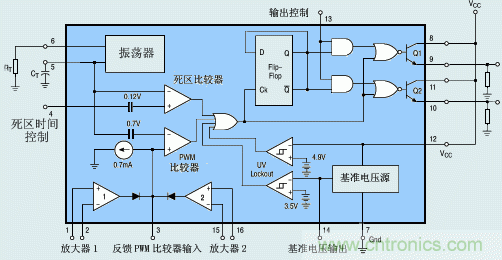

圖1：TL494 框圖






TL494的內部電路由基準電壓產生電路
、振蕩電路
、間歇期調整電路、兩個誤差放大器、脈寬調製比較器以及輸出電路等組成。圖1是它的管腳圖，其中1、2腳是誤差放大器I的同相和反相輸入端
；3腳是相位校正和增益控製；4腳為間歇期調理，其上加0～3.3V電壓時可使截止時間從2%線懷變化到100%
；5


、6腳分別用於外接振蕩電阻和振蕩電容；7腳為接地端；8、9腳和11
、10腳分別為TL494內部兩個末級輸出三極管集電極和發射極
；12腳為電源供電端；13腳為輸出控製端，該腳接地時為並聯單端輸出方式，接14腳時為推挽輸出方式；14腳為5V基準電壓輸出端，最大輸出電流10mA；15

、16腳是誤差放大器II的反相和同相輸入端。





TL494的振蕩頻率由t1決定
，振蕩頻率的計算公式為：

振蕩頻率的選取與Rt,Ct有直接關係(此時3腳、4腳電壓均為0)，同時也對最大占空比有這直接影響

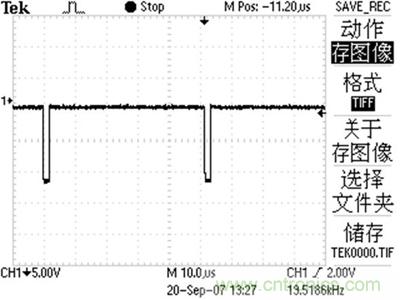

，試驗中測得在Rt=61k,Ct=0.001uf最大占空比隻能達到88%左右，試驗波形為下圖2所示。



圖2：實驗波形


實際的工作頻率為22.04k
，根據t6=18.03k，由於電阻電容本身的精度不夠導致誤差較大。

TL494的最大占空比能夠達到96%，Rt=61k選取
，Ct=0.001uf時
，在四節蓄電池的調節過程中由於受最大占空比的限製，給定電壓Usp為60v時，反饋電壓Usp不能達到60v，反饋電壓可以跟蹤給定的範圍在70---88v

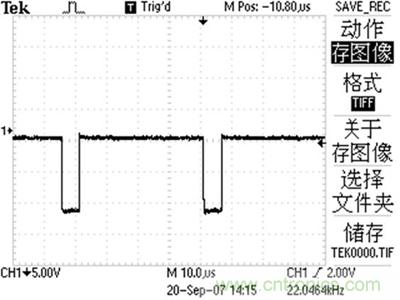

，經過多次試驗現調整為Rt=6.6k,Ct=0.01uf，實際測得的頻率為f=19.6k左右，波形如下圖3所示：



圖3：波形


此時的最大占空比能達到95%左右， 能跟蹤 的電壓範圍在58V----88V，可以滿足我們實際的利用直流穩壓電源模擬太陽電池的功能。

[page]


試驗結果


TL494 測試波形

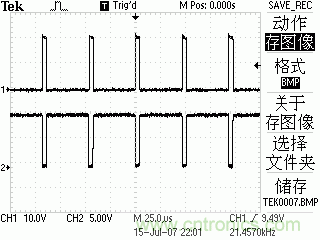

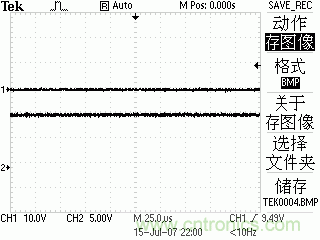

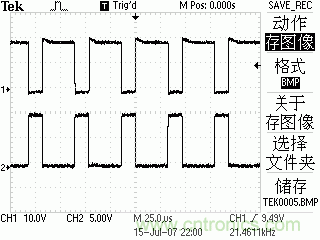

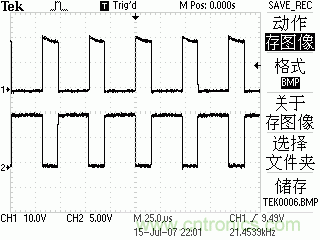

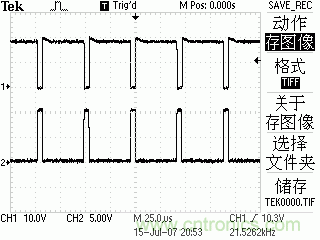

為進一步了解TL494的工作特點，對於TL494的占空比變化進行了一係列試驗，用TL494與TLP250組成的實驗電路進行試驗，在下述波形中波形1 為輸出占空比即TLP250的6腳輸出占空比波形，2為TL494的11腳波形。

測得的波形如下：

(1) 在4腳電壓為0時，3腳電壓變化對輸出占空比的影響。



圖4：(3腳電壓為0時)

圖5：(3腳電壓為1.8V時)

圖6：(3腳電壓為3.1V時)



圖7：(3腳電壓為3.5V)



3腳電壓comp=1.5V時，占空比隨4腳電壓變化波形如下：


圖8：(4腳電壓為0時)


圖9：(4腳電壓為1.5V)



圖10：(4腳電壓為2.2V時)



圖11：(4腳電壓為2.4V時)
