基於電池冷端熱電偶保護電路設計
發布時間:2014-07-13 責任編輯:sherryyu
【導讀】本ben文wen為wei大da家jia介jie紹shao的de是shi基ji於yu電dian池chi冷leng端duan熱re電dian偶ou保bao護hu電dian路lu設she計ji。具ju體ti的de電dian池chi冷leng端duan熱re電dian偶ou保bao護hu電dian路lu是shi怎zen麼me設she計ji的de請qing看kan下xia文wen電dian路lu原yuan理li圖tu和he相xiang關guan的de介jie紹shao。

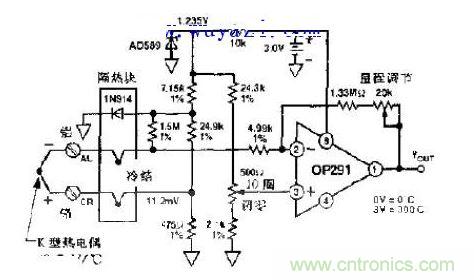

K型熱偶端放置隔熱塊中,熱電偶結的環境溫度由1N914二極管連續控製。二極管通過反饋小電壓可修正在結上產生的熱電動勢。通過1.5M歐和475歐送至運放。校準時將熱電偶結放在零度冰水中。調500歐使輸出為零壓;然後將熱電偶插入250攝氏度爐中,調量程供輸出為2.50V.在0~250攝氏度範圍內,K型熱偶的精度為正負3攝氏度。
