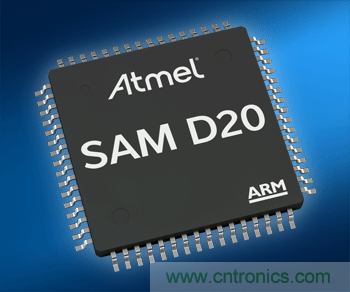

Atmel SAM-D20的內構和原理

Mouser Electronics 提供的此新型 Atmel SAM-D20 低功耗微控製器以需要係統內編程功能的低功耗、經濟高效的應用為目標市場。這些微控製器具有高達 256 KB 閃存和 32 KB SRAM
，最多可提供 52 個可編程輸入/輸出引腳以及一個 32 位實時時鍾/日曆 (RTCC)。同時還具有 8 個 16 位定時器

，其中每個都可配置為產生頻率或波形、具有時間和頻率測量的輸入捕捉功能或設定執行時間。20 通道的 12 位 ADC 和 10 位 DAC 允許高效采樣並生成外部模擬信號。ARM Cortex-M0+ 內核支持 32 個中斷
，並提供了單周期 32 x 32 乘法器，以具有成本效益的方式支持數學密集型算法。最後，Atmel 的外設觸摸控製器提供了一個 256 通道電容觸摸和接近檢測功能。

Atmel SAM-D20低功耗設計的優點

低功耗設計通過兩個軟件可選擇的休眠模式加以簡化。在空閑模式下，Cortex-M0+ 內核停止運行，而所選外設仍會運行。在待機模式下
，除了特別選擇要繼續運行的功能之外，所有時鍾和外設都可停止。一項稱為 SleepWalking 的附加功能可讓微控製器內核進入深層休眠模式，僅在發生重要事件時才會喚醒，這是取代通過間隔定時器輪詢外設的一個有效方法。

Atmel SAM-D20 Xplained Pro 評估套件可支持開發操作，這是一款用於快速評估和開發 SAM-D20 微控製器的簡單硬件平台。該套件基於具有 256 KB 閃存的 ATSAMD20J18
，並集成了板載嵌入式調試器
，從而無需任何外部工具即可編程或調試器件。
