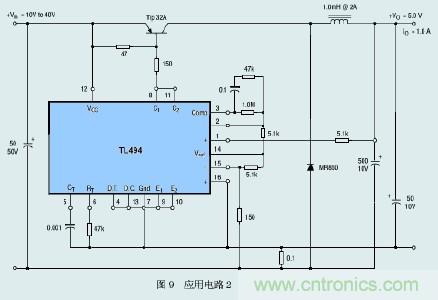

壓器初級電壓220V，次級電壓16V，次級電流1.5A
， 次級異常時的初級電流約350mA
，10分鍾之內應進入保護狀態，變壓器工作環境溫度-10 ~ 40 ℃，正常工作時溫升15 ~ 20 ℃， PTC熱敏電阻器靠近變壓器安裝，請選定一PTC熱敏電阻器用於初級保護。

1.確定最大工作電壓

已知變壓器工作電壓220V，考慮電源波動的因素，最大工作電壓應達到220V×（1+20%）=264V

PTC熱敏電阻器的最大工作電壓選265V。

2.確定不動作電流

經計算和實際測量，變壓器正常工作時初級電流125mA
，考慮到PTC熱敏電阻的安裝位置的環境溫最高可達60 ℃
，可確定不動作電流在60 ℃時應為130~ 140mA。

3.確定動作電流

考慮到PTC熱敏電阻器的安裝位置的環境溫度最低可達到-10 ℃或25℃， 可確定動作電流在 -10 ℃或25℃時應為340~ 350mA，動作時間約5分鍾。

4.確定額定零功率電阻R25

PTC熱敏電阻器串聯在初級中，產生的電壓降應盡量小
，PTC熱敏電阻器自身的發熱功率也應盡量小，一般PTC熱敏電阻器的壓降應小於總電源的1%，R25經計算：
220V × 1% ÷0.125A=17.6 Ω

5.確定最大電流

經實際測量

，變壓器次級短路時， 初級電流可達到500mA， 如果考慮到初級線圈發生部分短路時有更大的電流通過
，PTC熱敏電阻器的最大電流確定在1A以上。
6. 確定居裏溫度和外形尺寸

考慮到PTC熱敏電阻器的安裝位置的環境溫最高可達60 ℃
， 選擇居裏溫度時在此基礎上增加40 ℃， 居裏溫度為100 ℃，但考慮到低成本
， 以及PTC熱敏電阻器未安裝在變壓器線包內
， 其較高的表麵溫度不會對變壓器產生不良作用，故居裏溫度可選擇120 ℃，這樣PTC熱敏電阻器的直徑可減小一檔，成本可以下降。

7.確定PTC熱敏電阻器型號

根據以上要求，查閱我們公司的規格表
，選定MZ11-10P15RH265

即: 最大工作電壓265V， 額定零功率電阻值15Ω± 25%，不動作電流140 mA
，動作電流350 mA
，最大電流1.2A，居裏溫度120 ℃
，最大尺寸為?11.0mm。
