【導讀】在全球節能減排趨勢下，降低電子設備的待機功耗成為技術攻堅的核心課題。AC-DC電源作為電力轉換的關鍵環節，其待機功耗直接影響著能源浪費水平。本文深入解析如何通過初級側調節反激式拓撲、智能控製策略及器件優化
，實現待機功率低於5mW甚至趨近於零的技術路徑。

在全球節能減排趨勢下，降低電子設備的待機功耗成為技術攻堅的核心課題。AC-DC電源作為電力轉換的關鍵環節
，其待機功耗直接影響著能源浪費水平。本文深入解析如何通過初級側調節反激式拓撲
、智能控製策略及器件優化，實現待機功率低於5mW甚至趨近於零的技術路徑。

反激式拓撲：低功耗設計的基石

反激式拓撲憑借結構簡單、chengbendiliandeyoushi
，chengweidigonghaolixiandianyuandeshouxuanfangan。chuantongshejizhong，guangouqijianyongyucijicedianyafankui，danqigonghaoyuwendingxingwentizhujianxianlu。xiandaizhunxiezhen（QR）反激式控製器通過初級側調節技術，徹底摒棄光耦依賴——利用變壓器偏置繞組的磁反饋形成閉環控製，僅需電阻分壓網絡即可精準調節輸出電壓。以德州儀器UCC28710控製器為例（圖1），其通過檢測諧振穀值電壓實現軟開關，將開關損耗降低40%以上。

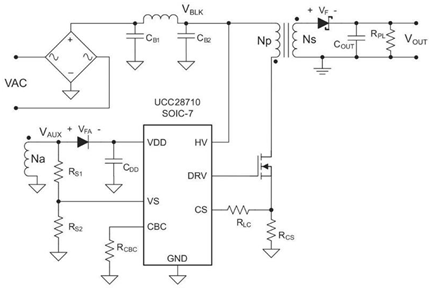

圖1：基於UCC28710的初級側穩壓反激式架構

準諧振技術的核心在於利用電路寄生參數（初級電感與開關節點電容）產生的諧振特性。如圖2所示，當次級電流歸零後，控製器在諧振電壓穀底觸發MOSFET導通
，使開關節點電壓從400V降至50V以下
，顯著減少開關過程中的能量損耗。這種“穀底開關”機製
，可將轉換效率提升至88%以上。

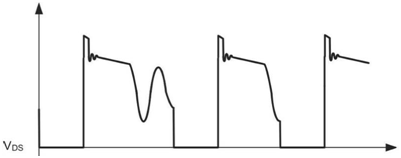

圖2：穀底開關顯著降低電壓應力（Vds為MOSFET漏源電壓）

待機功耗構成與優化路徑

實現極低待機功耗需係統化解決三大能量損耗源：

1. 周期性能量損耗

每個開關周期從輸入源獲取的能量（E_cycle）直接決定待機功耗水平。其計算公式為：

E_{cycle} = 0.5 \times C_{oss} \times V_{bulk}^2 \times f_{sw}

其中，C_oss為MOSFET輸出電容，V_bulk為母線電壓，f_sw為開關頻率。通過將開關頻率降至10kHz以下，UCC28710在空載時的周期損耗可控製在3mW以內。但低頻運行會惡化瞬態響應——當負載突變時，控製器需長達100ms才能檢測到電壓波動。

2. 啟動電路革新

傳統電阻啟動方案在230VAC輸入時產生超過200mW損耗，成為待機功耗的主要短板。革新方案采用耗盡型MOSFET構建有源啟動電路：

• 上電初期
  ，FET導通為控製器供電

• 輸出電壓建立後，FET被關斷
  該設計使啟動損耗從毫瓦級降至微瓦級，配合UCC28710的自適應供電係統，整體待機損耗減少60%。

3. 緩衝網絡與寄生參數治理

• TVS緩衝替代RCD網絡：瞬態電壓抑製二極管（TVS）在電壓超過箝位值前幾乎無損耗，較傳統RCD方案效率提升5%

• 超快恢複二極管選擇：反向恢複時間＜35ns的二極管可減少開關節點震蕩損耗

• 寄生電容壓縮：通過優化PCB布局與選用低C_oss MOSFET（如Infineon IPA60R280P7）

  ，將開關節點總電容控製在150pF以內

零待機功耗的終極方案

突破5mW待機功耗壁壘需要顛覆性技術創新。德州儀器推出的UCC28730+UCC24650芯片組，通過“超低頻運行+智能喚醒”機製實現革命性突破：

關鍵技術突破

• 32Hz超低頻模式：空載時開關頻率降至32Hz，周期損耗僅0.8mW

• 跨隔離柵喚醒技術：次級側UCC24650實時監測輸出電壓，當負載接入導致電壓下降3%時
  ，通過變壓器耦合發送喚醒信號

• 三脈衝加速響應：初級側控製器收到信號後，立即以65kHz頻率發送三個脈衝，在10ms內恢複穩壓輸出

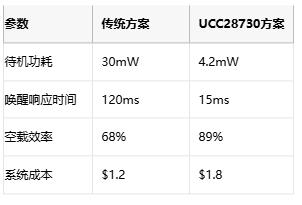

性能對比

工程實踐挑戰與對策

在實際設計中，工程師需平衡多項矛盾因素：

瞬態響應與功耗的博弈

• 預負載策略：在輸出端添加10kΩ電阻（損耗5mW）可改善動態性能，但會增加待機功耗

• 自適應頻率調製：根據負載情況動態調整開關頻率，輕載時運行於10kHz
  ，重載時升至130kHz

器件選型準則

• MOSFET：優選C_oss＜100pF
  、Rds(on)＜0.3Ω的CoolMOS（如STF10N65M5）

• 變壓器：采用TDK PC40材質
  ，漏感控製在2%以內

• 輸出二極管：超快恢複類型（如ONSemi MUR160）
  ，反向恢複時間＜50ns

熱管理設計

• 在85℃環境溫度下，需確保啟動MOSFET結溫＜110℃

• 使用3M導熱膠將控製器與PCB銅箔區域緊密貼合，熱阻降至15℃/W

行業應用與未來展望

目前，該技術已在智能手機充電器（如小米120W快充）、智能家居網關等場景實現商用。歐盟ErP指令要求2026年後所有外置電源待機功耗＜5mW
，這將推動相關方案快速普及。未來
，隨著GaN器件與數字控製技術的融合，AC-DC電源有望在保持零待機損耗的同時，將功率密度提升至30W/in³
，為能源革命注入新動能。
