【導讀】本文詳細介紹了Wi-Fi 7技術及其頻率控製的重要性
，探討了自動頻率協調（AFC）、多鏈路操作(MLO)和4K正交調幅(4K QAM)等技術如何進一步增強Wi-Fi 7性能。文章指出Wi-Fi 7的卓越性能建立在高精度頻率控製硬件之上，並介紹了ECS Inc.提供的Wi-Fi 7係統所需的晶體、振蕩器和電感器等關鍵元件，分析了這些元件在發揮Wi-Fi 7潛力方麵的重要作用。

文章概述

本文詳細介紹了Wi-Fi 7技術及其頻率控製的重要性
，探討了自動頻率協調（AFC）
、多鏈路操作(MLO)和4K正交調幅(4K QAM)等技術如何進一步增強Wi-Fi 7性能。文章指出Wi-Fi 7的卓越性能建立在高精度頻率控製硬件之上，並介紹了ECS Inc.提供的Wi-Fi 7係統所需的晶體

、振蕩器和電感器等關鍵元件，分析了這些元件在發揮Wi-Fi 7潛力方麵的重要作用。

Wi-Fi 需要使用一定範圍的無線電頻率才能讓設備進行通信撥號。多年來
，Wi-Fi 一直使用 2.4 GHz 和5 GHz 頻段，這些頻段設備撥號進入信道的幹擾最小。

聯網設備數量的爆炸式增長已使容量不堪重負。根據 Wi-Fi 聯盟的數據
，預計僅在 2024 年，啟用 Wi-Fi 的設備就將達到 41 億台。當數以百萬計的設備爭奪指定頻段內數量有限的接入點和信道時，通信堵塞和連接中斷在所難免。是時候尋找另一個頻段了，Wi-Fi 7 和它的上一代產品 Wi-Fi 6E 就如此因應而生。

有了 Wi-Fi 7

，設備還可以使用 6 GHz 頻段。增加一個全新的頻帶就像增加一條全新的高速公路
，增加的車道可以容納更多的交通流量。尤其令人興奮的是，Wi-Fi 7 還將信道大小從 160 MHz 增加到 320 MHz。因此，使用 6 GHz 可以增加更多的通道（信道），並使每個信道更寬，這意味著來自更多設備的數據流動速度會更快。最終結果是數據吞吐量更大、可靠性更高、延遲更短。

Wi-Fi 7 的數據傳輸速率超過 30 Gbps，可為 AR

、VR、高清視頻流和物聯網連接等廣泛應用提供高速
、低延遲覆蓋。

轉移到 6 GHz 頻段的問題在於
，有其他實體已經在使用該頻段。美國國防部和 NASA 等聯邦機構將該頻段用於衛星通信，可能不希望 Wi-Fi 設備侵入他們的領地。在使用 6 GHz 頻段的同時

，要讓現有頻段的用戶不受幹擾
，還需要額外的技術

，即自動頻率協調 (AFC)。

Wi-Fi 7 的補充技術

有了 Wi-Fi 7，我們可以獲得更多
、更廣的接入信道。通過一係列互補技術，用戶可以從頻帶中榨取最大的吞吐量，從而更加高效地使用每個信道。

AFC

AFC（自動頻率協調）使 Wi-Fi 的使用不會侵犯 6 GHz 頻段的現有用戶。其工作原理是將現有用戶的信息（包括天線位置及其方向）和其他參數輸入數據庫。新的 Wi-Fi 7 連接會根據該數據庫進行檢查，以確保不會侵犯同一頻譜鄰域並造成幹擾。

多鏈路操作 (MLO)

多路複用是指將數據流分成多個單元，同時通過同一頻段的不同信道進行路由的能力。Wi-Fi 7 中的 MLO 將這一能力向前推進了一步，使數據能夠通過多個信道和頻帶進行流式傳輸。在這種情況下，單一數據流可通過 2.4 GHz、5 GHz 或 6 GHz（視可用性而定）進行路由。這使得數據傳輸更快，在信道受損或不可用時也不會出現延遲。

4K正交調幅 (4K QAM)

QAM 可以通過疊加不同振幅和相位的信號來分發大量信息，從而更好地利用頻譜。由於電波不會重疊

，因此傳輸過程不會產生噪音。4K 意味著 4000 多個信號可以同時通過。Wi-Fi 7 將該技術進行了標準化
，並通過增加容量減少了延遲。

此外，Wi-Fi 7 使用正交頻分多址 (OFDMA) 技術，具有多個資源單元 (MRU)，可將數據分割成更小的數據包，從而提高了吞吐量。MRU 可將多用戶延遲降低 25%，而 MLO 可將單用戶延遲改善80%。

Wi-Fi的頻率控製

能夠實現 Wi-Fi 7 的技術令人印象深刻
，它依賴於嚴格的頻率控製。將數據打包到信道中，無論如何的有效
，都需要絕對的精度；否則，信號可能就會相互幹擾，導致性能低下。

新的 Wi-Fi 標準要求設備和接入點都采用現代化的無線電設備。這些功能強大的無線電設備可以同時調諧到多個頻段，繞過 AFC 描述的保留信道，並利用 4K QAM 將密集的信息填充到該頻譜中。它們依賴於相位噪聲極低、穩定性高的電子元件
，以確保穩定的信號傳輸。

盡(jin)可(ke)能(neng)降(jiang)低(di)相(xiang)位(wei)噪(zao)聲(sheng)和(he)抖(dou)動(dong)對(dui)於(yu)保(bao)持(chi)數(shu)據(ju)的(de)完(wan)整(zheng)性(xing)和(he)降(jiang)低(di)錯(cuo)誤(wu)率(lv)非(fei)常(chang)重(zhong)要(yao)。現(xian)在(zai)僅(jin)有(you)穩(wen)定(ding)的(de)頻(pin)率(lv)是(shi)不(bu)夠(gou)的(de)
，信(xin)號(hao)應(ying)付(fu)不(bu)了(le)隨(sui)著(zhe)時(shi)間(jian)和(he)溫(wen)度(du)而(er)產(chan)生(sheng)的(de)衰(shuai)減(jian)。振(zhen)動(dong)、衝擊和長期退化都會影響性能，需要在設計階段考慮在內。

頻率控製組件

晶體、振蕩器和功率電感器對於提供 Wi-Fi 係統所需的高精度頻率控製至關重要。

振蕩器可完成數據傳輸所需的所有任務，包括產生穩定的信號、確(que)保(bao)所(suo)有(you)通(tong)信(xin)的(de)時(shi)間(jian)同(tong)步(bu)，以(yi)及(ji)確(que)定(ding)運(yun)行(xing)所(suo)需(xu)的(de)載(zai)波(bo)頻(pin)率(lv)。晶(jing)體(ti)通(tong)常(chang)與(yu)振(zhen)蕩(dang)器(qi)結(jie)合(he)在(zai)一(yi)起(qi)，對(dui)振(zhen)蕩(dang)器(qi)產(chan)生(sheng)的(de)輸(shu)出(chu)進(jin)行(xing)微(wei)調(tiao)
，就(jiu)像(xiang)音(yin)叉(cha)一(yi)樣(yang)，使(shi)頻(pin)率(lv)信(xin)號(hao)保(bao)持(chi)高(gao)度(du)集(ji)中(zhong)和(he)精(jing)確(que)。當(dang)電(dian)感(gan)器(qi)與(yu)電(dian)容(rong)器(qi)結(jie)合(he)時(shi)
，就(jiu)會(hui)形(xing)成(cheng) LC 電路
，從而使 Wi-Fi 係統能夠專注於特定的頻段，並過濾掉外來噪聲。

ECS Inc. 生產 Wi-Fi 7 係統所需的各種晶體、振蕩器和電感器。例如，ECS 的表麵貼裝 (SMD) 晶體有多種封裝尺寸可供選擇，並提供高達 +150°C 的寬溫度範圍。

ECX-1637B 係列（圖 1）是無線應用的理想之選。它們是緊湊型 SMD 晶體，采用 2.0 mm x 1.6 mm x 0.45 mm 4 焊盤封裝。其第一年老化率為 ±1 ppm
，在 -30°C ~ +85°C 溫度範圍內的容差和穩定性達 ±10 ppm。

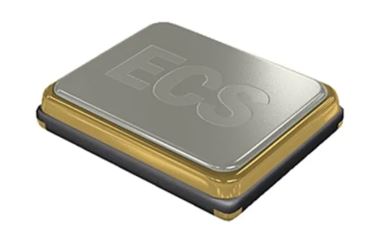

圖1：ECX-1637B 低老化緊湊型晶體表麵貼裝 (SMD) 晶體具有 16 MHz 至 96 MHz 的寬頻率範圍，非常適合無線應用。（圖片來源：ECS）

ECX-2236B 係列采用 SMD 石英晶體，具有低 ESR 和低至最大 ±1 ppm 的第一年老化。ECS-33B 係列的頻率範圍為 10 MHz ~ 54 MHz
，在 -40°C ~ +85°C 的標準工業溫度範圍內具有很小的 ±1 ppm 第一年老化率。這些特性非常適合現代物聯網
、無線和 Wi-Fi 應用。

ECS 還銷售一係列陶瓷振蕩器。ECS-2520MV 係列適用於 0.750 MHz 至 160 MHz 範圍，而 ECS-2520SMV 係列則最適用於 8 MHz 至 60 MHz 範圍。兩個係列的溫度範圍均為 -40°C 至 +105°C。

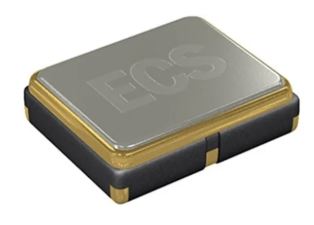

圖2：ECS-2520MV 係列是小型 SMD 高速 CMOS 振蕩器
，非常適合用於無線應用。（圖片來源：ECS Inc.）

最後，ECS 還提供一係列功率電感器


，覆蓋很寬的電感和溫度範圍。無論是 ECS-MP12520、ECS-MP14040，還是 ECS-MPIL0530
，不同係列的規格各不相同。

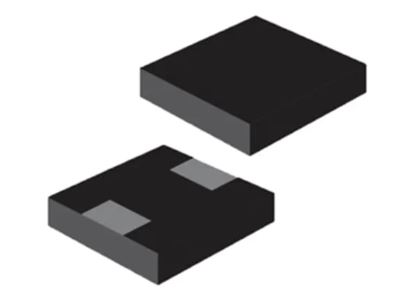

圖3：ECS 功率電感器的電感和溫度範圍很寬，是 Wi-Fi 係統的重要組成部分。（圖片來源：ECS Inc.）

綜述

要充分發揮 Wi-Fi 7 deqianli，xuyaoduogezujianxianghuxiezuo。zhendangqishidianludejichu，chanshengjipin，ranhouyoujingtijinxingweitiao。dianluzhongdegonglvdianganqikequebaomeiyouwailaixinhaoganraosuoxudepinlv
，bingnengpinghuadianyabodong。ranhou，zhegepinlvkongzhixitonghuiyuxiangyongyuxinhaochuanshudetianxianheyongyushujuchulidedanpianjizheyangdeyuanjianzuhezaiyiqi。

結語

Wi-Fi 7 有望成為通信媒介可靠性的一次飛躍

，而強大的頻率控製則是這一飛躍的基礎。振蕩器、晶體和電感器等硬件元件是先進 Wi-Fi 電路的基礎，也是這項曆史悠久的通信技術的可靠主力。從長遠來看，工業自動化和人工智能的發展可能會增加 Wi-Fi 的壓力，通信技術也將再次演進。
