【導讀】工業自動化領域，EtherCAT作為一種高效的工業以太網協議，以其出色的實時性能、靈活的拓撲結構和強大的擴展能力，成為眾多伺服驅動與步進驅動產品研發的首選。

工業自動化領域
，EtherCAT作為一種高效的工業以太網協議，以其出色的實時性能、靈活的拓撲結構和強大的擴展能力
，成為眾多伺服驅動與步進驅動產品研發的首選。

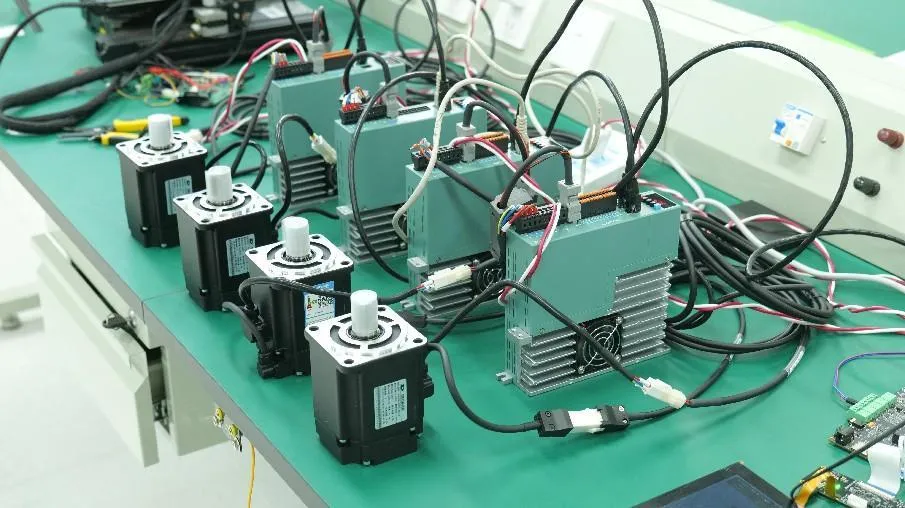

我愛方案網配合原廠生態，推薦基於HPM6E00開發的全套伺服驅動器整機方案，方案整套代碼開源可交付，更方便工程師設計開發相應方案。

先楫HPM6E00伺服驅動器支持單相AC~90V- AC~253V 電源供電，配合100W~750W 高響應伺服電機（電機搭配17位絕對值編碼器）

，實現全閉環功能，電機運行安靜平穩。該方案支持適配電機、支持EtherCAT總線控製，支持DI輸入和DO輸出，具備過流、過壓、過載等保護。該方案應用於電子製造、鋰電、機械手、包裝
、機床等行業的自動化設備，以其高性能實現快速精確的位置控製、速度控製和轉矩控製，提高係統的響應速度和生產效率。

方案硬件結構：

EtherCAT 高壓驅動器是先楫研製的高性能中小功率的直流伺服產品。該係列產品支持的功率範圍為 100W~750W
，采用以太網通訊接口，支持 EtherCAT 通訊協議，配合上位機可實現多台伺服驅動器聯網運行。

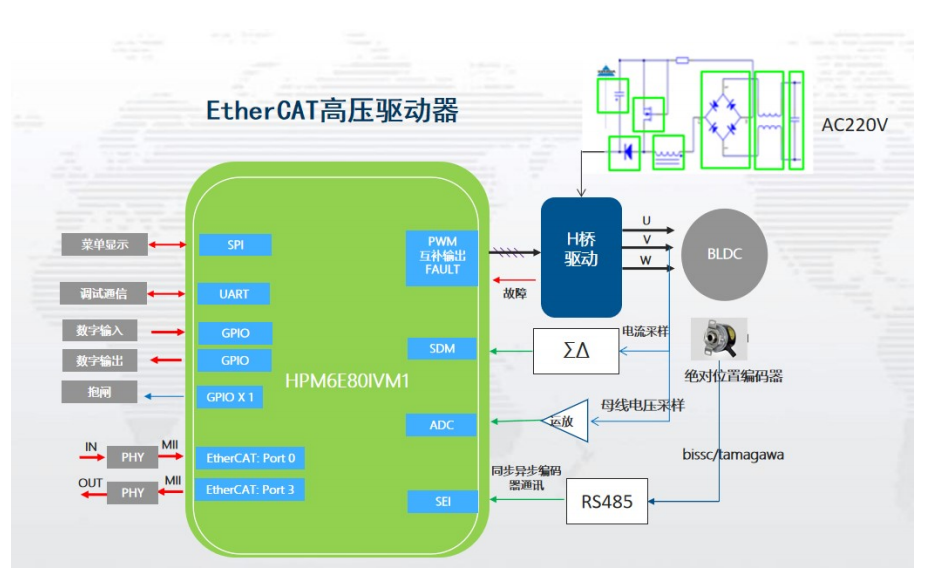

電路設計包含電源模塊，通訊模塊
，電機控製模塊。

電源模塊：將 AC220V 整流成 DC310V 提供給電機驅動模塊。

通訊模塊：負責 EtherCAT 通訊，菜單控製交互，調試交互

電機控製模塊：負責電機驅動， 電機電流采樣 ，母線電壓采樣，編碼器讀取
，故障保護。

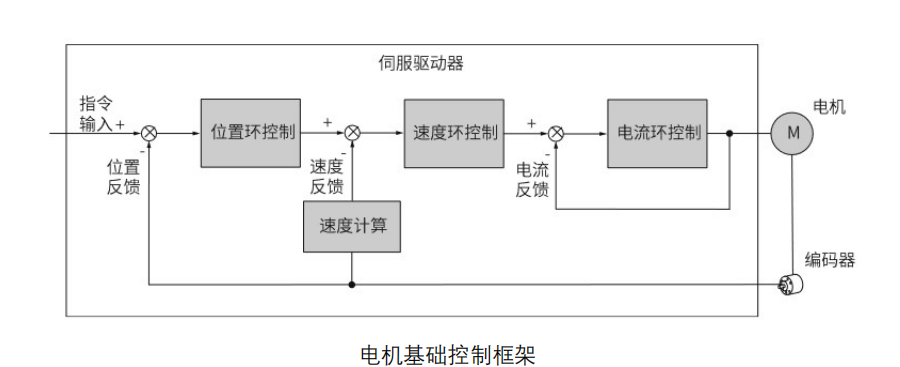

電機架構
