【導讀】幹簧管是一種利用磁場直接磁化觸點而讓觸點開關產生接通或斷開動作的器件。dangganhuangguanweijiacichangshi，neibulianggehuangpianbudaicixing，chuyuduankaizhuangtai。ruojiangcitiekaojinganhuangguan，neibulianggehuangpianbeicihuaerdaishangcixing
，yigehuangpiancixingweiN，另一個簧片磁性為S
，兩個簧片磁性相異產生吸引，從而使兩簧片的觸點接觸。

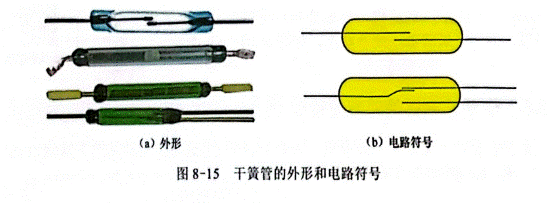

幹簧管是一種利用磁場直接磁化觸點而讓觸點開關產生接通或斷開動作的器件。圖8-15(a)所示是一些常見幹簧管的外形
，圖8-15(b)所示為幹簧管的電符號。


幹簧管的工作原理

千簧特的工作原理如圖 8-16所示。


dangganhuangguanweijiacichangshi，neibulianggehuangpianbudaicixing，chuyuduankaizhuangtai。ruojiangcitiekaojinganhuangguan，neibulianggehuangpianbeicihuaerdaishangcixing，yigehuangpiancixingweiN
，另一個簧片磁性為S
，兩個簧片磁性相異產生吸引，從而使兩簧片的觸點接觸。

用指針萬用表檢測幹簧管

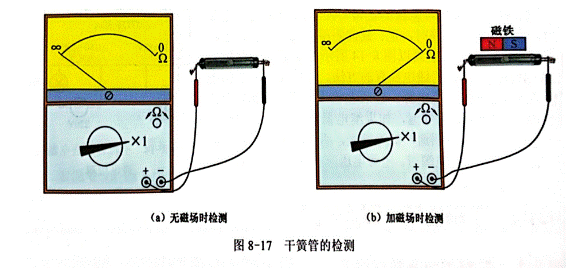

幹簧管的檢測如圖 8-17所示。幹簽管的檢測包括常態檢測和施加磁場檢測。常態檢測是指未施加磁場時對幹簧管進行檢測。在常態檢測時

，萬用表選擇RX擋，測量幹簧管兩個引腳之間的電阻
，如圖8-17(a)所示，對於常開觸點正常阻值為”
，若阻值為 0Ω，說明幹簧管簧片觸點短路。在施加磁場檢測時，萬用表選擇RX1擋
，測量幹簧管兩個引腳之間的電阻，同時用一塊磁鐵靠近幹簧管,如圖8-17(b)所示,正常阻值應由∞變為0Ω,若阻值始終為∞說明幹簧管觸點無法閉合。
