【導讀】通過集成反激式控製器，ACPL-302J 器件允許在器件旁邊放置更少的分立元件和更小的變壓器和電容器，從而減少設計的整體尺寸並限度地減少電磁幹擾 (EMI) 和 IGBT 通道之間的噪聲耦合。通過減少設計中的這些元素，設計人員可以實現顯著的成本節約。

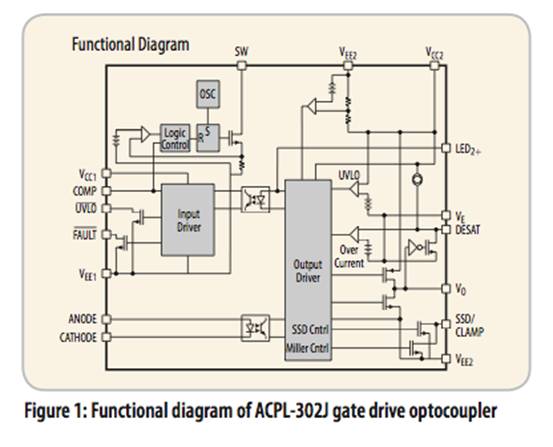

新型 ACPL-302J 是一款智能柵極驅動光電耦合器，可改進隔離電源並簡化柵極驅動設計。ACPL-302J 具有用於 DC-DC 轉換器的集成反激式控製器和全套故障安全 IGBT 診斷、保護和故障，提供完整的經濟高效的柵極驅動解決方案（圖 1）。該器件具有 2.5A 軌到軌輸出，非常適合驅動工業電源逆變器和電機驅動器中的 IGBT 和功率 MOSFET。終結果是一種易於使用、緊湊且經濟實惠的 IGBT 柵極驅動光耦合器解決方案。

集中供電

柵極驅動光電耦合器用於提供高壓增強電流絕緣並提供高輸出電流以切換電機驅動器或逆變器中的 IGBT。電壓比較器和晶體管開關等分立元件用於在短路故障期間保護昂貴的 IGBT
，而數字光耦合器用於提供隔離反饋。Avago Technologies 已將這些分立元件集成到 ACPL-302J 等智能柵極驅動光耦合器中。

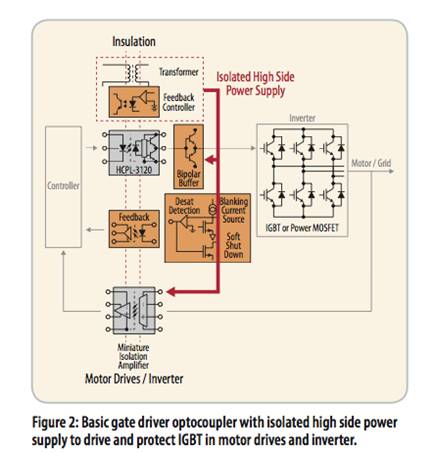

需要隔離式高側電源為柵極驅動器和一些用於電流檢測的微型隔離放大器提供靜態和開關電源（圖 2）。常見設計使用由體積龐大的三相變壓器和反饋控製器組成的集中式電源拓撲結構
，為隔離式高側電源提供穩定的三相直流電源。

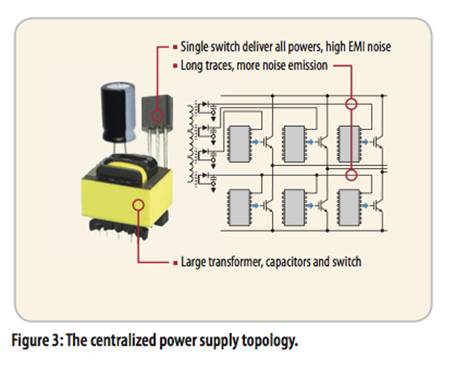

在zai集ji中zhong式shi電dian源yuan係xi統tong中zhong，隔ge離li式shi高gao側ce電dian源yuan使shi用yong單dan個ge大da型xing變bian壓ya器qi為wei六liu個ge柵zha極ji驅qu動dong器qi供gong電dian。變bian壓ya器qi包bao含han四si個ge次ci級ji繞rao組zu，其qi中zhong三san個ge用yong於yu頂ding部bu柵zha極ji驅qu動dong器qi每mei相xiang的de浮fu動dong電dian源yuan，以yi及ji一yi個ge用yong於yu底di部bu柵zha極ji驅qu動dong器qi的de公gong共gong電dian源yuan（圖 3）。除(chu)了(le)大(da)變(bian)壓(ya)器(qi)之(zhi)外(wai)，還(hai)需(xu)要(yao)用(yong)於(yu)濾(lv)波(bo)的(de)大(da)電(dian)容(rong)器(qi)和(he)用(yong)於(yu)初(chu)級(ji)繞(rao)組(zu)開(kai)關(guan)的(de)大(da)晶(jing)體(ti)管(guan)。這(zhe)些(xie)大(da)型(xing)設(she)備(bei)會(hui)影(ying)響(xiang)房(fang)地(di)產(chan)的(de)大(da)小(xiao)和(he)高(gao)度(du)。由(you)於(yu)到(dao)達(da)所(suo)有(you)六(liu)個(ge)柵(zha)極(ji)驅(qu)動(dong)器(qi)所(suo)需(xu)的(de)走(zou)線(xian)較(jiao)長(chang)，集(ji)中(zhong)式(shi)電(dian)源(yuan)還(hai)存(cun)在(zai)電(dian)磁(ci)幹(gan)擾(rao) (EMI) 和 IGBT 通道之間的噪聲耦合等固有問題。

分布式電源

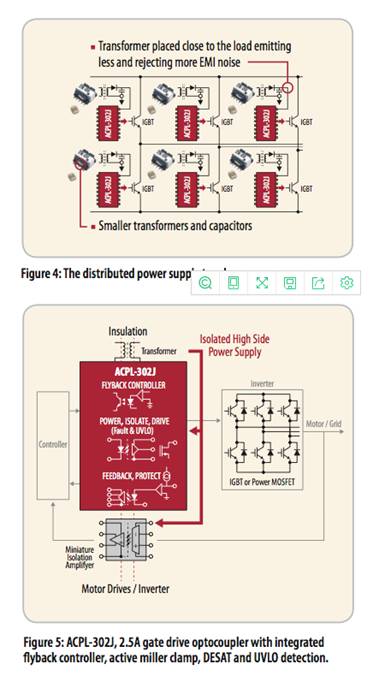

ACPL-302J 器件旨在改進隔離電源並簡化柵極驅動設計。該器件針對分布式電源拓撲進行了優化（圖 4 和 5）。它是一款 2.5A 軌到軌智能柵極驅動光電耦合器

，帶有用於 DC-DC 轉換器的集成反激式控製器。通過集成反激式控製器，ACPL-302J 可以集成更小的高效變壓器

，放置在設備旁邊（圖 6）。因此，設計人員可以減少整體占地麵積
，限度地減少 IGBT 通道之間的電磁幹擾 (EMI) 和噪聲耦合。使用較小的變壓器
，初級繞組開關晶體管集成在 ACPL-302J 中，較小的電容器可用於濾波。

概括

通過集成反激式控製器
，ACPL-302J 器件允許在器件旁邊放置更少的分立元件和更小的變壓器和電容器，從而減少設計的整體尺寸並限度地減少電磁幹擾 (EMI) 和 IGBT 通道之間的噪聲耦合。通過減少設計中的這些元素
，設計人員可以實現顯著的成本節約。
