【導讀】水質監測係統中紅外輻射所需的大功率LED模塊工作於高電流方波信號，這種信號可能會在係統的生物電極傳感器上引起強電磁幹擾(EMI)

，從而導致水質數據的不準確。本設計實例示出了一種降低EMI的方法，並用例子進行了詳細描述。

水質監測係統中紅外輻射所需的大功率LED模塊工作於高電流方波信號
，這種信號可能會在係統的生物電極傳感器上引起強電磁幹擾(EMI)，從而導致水質數據的不準確。本設計實例示出了一種降低EMI的方法，並用例子進行了詳細描述。

水質監測係統中紅外輻射所需的大功率LED模塊工作於高電流方波信號
，這種信號可能會在係統的生物電極傳感器上引起強電磁幹擾（EMI），從而導致水質數據的不準確。

在這個例子中

，我們考慮一個30W的大功率LED模塊，它由六個5W的LED組成，在滿載狀態下需要超過12VDC電壓和2A電流。約11VDC的臨界電壓（VH）是LED發光所需的最小電壓。DC電源提供V1=10.5VDC的初始電壓，然後逐漸增加到恰好低於臨界電壓VH。

在該示例中，施加第二個DC電壓V2=3.7VDC
，它與第一個DC電壓串聯，相加得到大於12VDC（導致發光）的電壓V1+V2。

V1和V2都與一個固態繼電器串聯。當輸入方波處於最小值時，繼電器打開
，V1（剛好低於VH的臨界電壓）施加到LED；當輸入方波處於最大值時，繼電器閉合並施加V1+V2的混合電壓。方波輸入有效地從12VDC的幅度轉換為3.7VDC，從而降低了生物傳感器的EMI水平。當施加混合的V1+V2電壓時，二極管D1可阻止電流回流到V1電源。

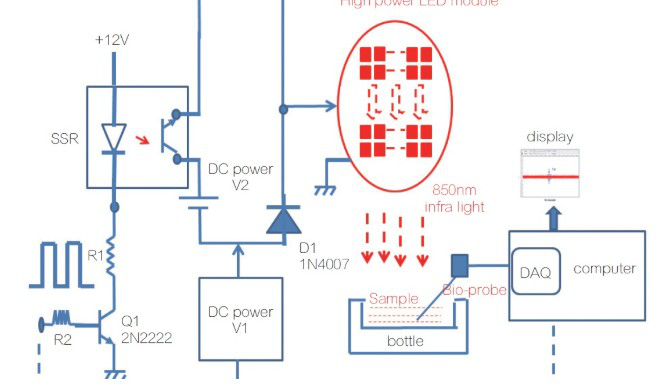

由於LED模塊直接由12VDC方波驅動，生物傳感器的平均噪聲超過500μV，峰值時會達到更高的水平，如圖2所示。
