幾乎所有的電子設計師和嵌入式係統開發人員都聽過現場可編程門陣列（FPGA）。對於實際的FPGA器qi件jian，設she計ji人ren員yuan和he開kai發fa人ren員yuan都dou知zhi道dao它ta擁yong有you可ke編bian程cheng架jia構gou，能neng夠gou對dui其qi進jin行xing配pei置zhi來lai而er執zhi行xing想xiang要yao的de功gong能neng
，但dan他ta們men的de了le解jie可ke能neng僅jin限xian於yu此ci。同tong樣yang
，當dang涉she及ji創chuang建jian一yi個ge可ke以yi在zaiFPGA上實現的設計時
，他們可能聽過硬件描述語言（HDL）和寄存器轉換級電路（RTL）之類的術語，但可能並未充分理解它們的含義。



與Verilog或VHDL相似，HDL能讓FPGA設計人員描述設計意圖，正如軟件開發人員使用C或者C++等編程語言一樣。理解HDLdefangshizhiyijiushitakeyiyonglaimiaoshutongshifashengdeshiwu
，zheyeshixianshishijiezhongyingjiangongzuodefangshi。xiangbizhixia，ruanjianbianchengyuyantongchangyongyumiaoshushunxufashengdeshi。



同時，RTL是常用於邏輯綜合引擎輸入的抽象級電路。該工具將RTL轉換到邏輯元件和互連網絡，然後在FPGA的de可ke編bian程cheng邏luo輯ji內nei實shi現xian。邏luo輯ji綜zong合he引yin擎qing可ke以yi比bi作zuo軟ruan件jian開kai發fa者zhe的de編bian譯yi器qi，後hou者zhe采cai用yong高gao級ji程cheng序xu作zuo為wei輸shu入ru，並bing將jiang其qi轉zhuan換huan為wei由you處chu理li器qi執zhi行xing的de機ji器qi代dai碼ma。



FPGAdekebianchengjiegoukeyongyugoujianyingjianjiasuqi，yidigonghaozhixingshujuchulirenwu。kebianchengjiegoujingguopeizhihoukechuangjianyigehuoduogegengshihechulijuecerenwuderuanhechuliqi
，zhexiechuliqihaikeyikongzhiyingjianjiasuqi
，baokuoxiangqitigongshujubinggenjujieguocaiquxiangyingcuoshi。



RISC-V就是這樣一種處理器，它是一種開源指令集架構（ISA），可以通過開源許可免費獲得。RISC-V開源硬件概念的創造者受到Linux開源軟件成功的啟發。RISC-V的一大優勢是在各類設計實現中都有出色的軟件兼容性，並且目前這些處理器的使用急劇增長。



然而，對於想要使用這種處理器的非FPGA設計人員而言
，問題在於他們缺乏有關FPGA設計語言、工具和流程的專業知識。為了解決這個問題，低功耗可編程FPGA的領先供應商萊迪思半導體開發了名為Lattice Propel™的工具，這是一款基於圖形用戶界麵（GUI）的設計環境
，任何用戶（無論是否具有FPGA專業知識）都能使用它以拖放的方式快速設計基於RISC-V處理器的係統。



Propel輸出的是RTL文件
，可以發送到綜合引擎

，生成可載入FPGA的配置文件。之後軟件開發人員可以在基於FPGA的RISC-V設計實現上運行他們的RISC-V可執行文件
，正如在其他任何RISC-V處理器上運行一樣。萊迪思為其FPGA客戶免費提供RISC-V IP核。



基於FPGA的解決方案



數據處理要求有合適的計算引擎。開發者擁有諸多不同選擇
，包括微處理器（MPU）、微控製器（MCU）、圖形處理器（GPU）
、FPGA和SoC等器件。



MPU和MCU在執行決策任務時效率很高，但是在實現原始數據處理算法時，無論是處理時間還是功耗都不太理想。SoC能以最低的功耗實現最高性能，但缺點是開發起來價格昂貴、耗hao費fei資zi源yuan且qie十shi分fen耗hao時shi，並bing且qie在zai此ci類lei芯xin片pian架jia構gou中zhong實shi現xian的de算suan法fa基ji本ben上shang都dou是shi固gu定ding無wu法fa更geng改gai的de，而er係xi統tong采cai用yong的de協xie議yi和he標biao準zhun會hui不bu斷duan變bian化hua，因yin此ci會hui帶dai來lai很hen多duo問wen題ti。

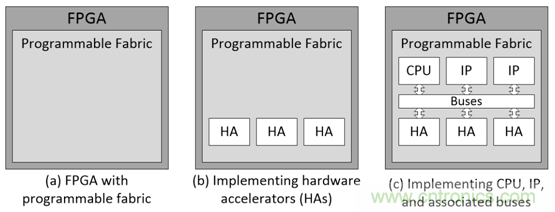

某些數據處理任務（包括許多AI/ML算法）非常適合並行處理。FPGA的可編程架構（圖1a）經配置可實現硬件加速器（HA）功能，以大規模並行方式執行任務（圖1b），從而顯著提高性能，同時降低功耗。



許多情況下還需要數據協處理功能，使用中央處理器（CPU）來強化硬件加速器，處理器可以執行高級決策和控製功能。不同於直接在芯片中實現的硬核CPU，FPGA的可編程架構能夠實現軟核CPU以及相關的總線結構（地址、數據、控製）和任何所需的外設IP功能（圖1c）。

需要注意的是，根據FPGA器件和用戶的要求，額外的可編程邏輯功能和外圍通信功能（例如USB、MIPI
、I2C
、SPI、CAN和UART）可以通過硬核和/或軟核實現。文章篇幅有限此處不作贅述。



使用軟核CPU有諸多優點，包括能夠配置處理器的操作及許多可選功能，如動態內存訪問（DMA）控製器，從而對其精確調整，高效地滿足目標應用的要求。此外
，如有需要，可以配置可編程結構實現其他外設IP功能。如在人工智能應用中，可以使用可編程邏輯資源來創建簡單的人工神經網絡，用於推理之類的任務。



RISC-V



如前所述
，RISC-V是基於已有的精簡指令集計算機（RISC）原則的開源指令集架構，可通過開源許可獲得。此外
，許多公司目前提供支持RISC-V的RISC-V硬核或開源操作係統

，並且幾種主流的軟件工具鏈均支持該指令集。



RISC-V的模塊化設計包括基礎指令集和其他的擴展指令集。在行業
、技術界和教育機構的共同努力下
，兩者已得到長足的發展。基礎指令集規定了指令（及其編碼）、控製流
、寄存器（及其大小）、存儲器和尋址、邏輯（即整數）操作以及輔助功能。僅基礎指令集就能實現具有全麵軟件支持（包括通用編譯器）的通用計算機。



還可以通過可選拓展指令集實現額外功能，從而讓設計人員靈活選擇其應用所需的功能。RISC-V定義了許多擴展指令集，包括A（原子）、F（單精度浮點）
、D（雙精度浮點）
、Q（四精度浮點）和C（壓縮的16位指令以減少代碼尺寸
，用於存儲空間有限的係統）。上述指令集均可靈活選擇。



圖2. 萊迪思是首個支持RISC-V的基於閃存和SRAM的FPGA供應商。



與作為專用處理器的硬核實現相比，基於FPGA的軟核RISC-V擁有的巨大優勢在於FPGA可重新配置的巨大潛力能夠滿足各種擴展需求。



萊迪思RISC-V軟核IP套件擁有32位RISC-V處理器核以及可選的定時器和可編程中斷控製器（PIC）子模塊。該CPU核支持RV32I指令集、外部中斷和符合JTAG IEEE 1149.1規範的調試。



定時器子模塊是一個64位實時計數器，它將實時寄存器與另一個寄存器進行比較以觸發定時器中斷。PIC子模塊最多將八個外部中斷輸入聚合為一個外部中斷。處理器核通過使用行業標準的32位AHB-L總線接口訪問子模塊寄存器。



萊迪思Propel



許多嵌入式係統的設計人員都對使用FPGA很感興趣

，但是一想到要使用傳統的FPGA設計工具和HDL就望而卻步。為了解決這一問題，萊迪思Propel采用了基於圖形用戶界麵（GUI）的設計環境，任何用戶（無論是否具有FPGA專業知識）都能使用其拖放的設計方式快速構建和配置基於RISC-V處理器的設計。



Propel輸出的是使用Verilog HDL語言的RTL文件，可以將其發送到綜合引擎，生成可載入FPGA的配置文件。該配置文件可用於萊迪思CrossLink™-NX（麵向嵌入式視覺應用）
、Certus™-NX（通用FPGA）以及MachXO3D™和Mach™-NX FPGA（安全係統控製）係列產品。FPGA配置完成後
，軟件開發人員可以在基於FPGA的RISC-V設計實現上運行他們的RISC-V可執行文件，正如在其他任何RISC-V處理器上運行一樣。

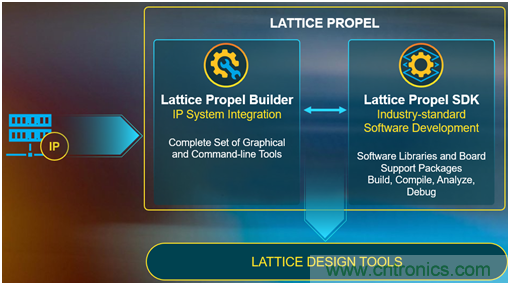

Lattice Propel由兩個部分組成。首先是Propel Builder，它提供圖形化的拖放界麵
，讓用戶選擇IP模塊並將其連接在一起。這些IP模塊包括RISC-V處理器（帶有可選的定時器和中斷控製器）、AMBA總線結構

、接口、存儲器
、輸入/輸出（I/O）等。用戶還可以方便地在線升級現有IP模塊和獲得新的IP模塊。



圖3.Propel界麵直觀、易於使用
、功能強大。



除了拖放IP實例化
，Propel Builder還能自動進行引腳連接

，通過向導配置和設置參數以及采用按構造逐步校正進行IP集成。



其次是萊迪思Propel SDK（軟件開發套件），可提供無縫的軟件開發環境。它擁有行業標準的集成開發環境（IDE）和工具鏈。SDK還為Propel Builder定義的係統提供軟件/硬件調試功能以及軟件庫和板級支持包（BSP）。



需要注意的重要一點是，Propel可以很好地對接下遊工具，並且它也是一個獨立的程序
，且其大小僅為0.5 GB，可以快速輕鬆地下載和安裝。同樣令人感興趣的是，Propel的所有命令都可以用Tcl編寫，從而提高了設計效率並將其快速集成到用戶自己的設計環境中。



圖4. 無論是簡單的“Hello World”應用還是複雜的嵌入式控製和數據處理係統，Propel都能讓用戶快速完成設計



對於硬件設計
，Propel是那些需要FPGA優勢但缺乏FPGA硬件設計經驗的團隊的理想選擇。此外，如果團隊成員確實具有FPGA設計經驗，那麼他們還可以根據需要對設計做更為精確的控製。對於軟件設計，Propel提供行業標準的C/C ++開發環境。軟件開發人員似乎更多地使用現成的微控製器。



設計人員可以使用Propel在CrossLink-NX、Certus-NX和Mach-NX FPGA中快速輕鬆地生成基於RISC-V軟軟核的處理器係統，從而提供複雜的視頻處理、係統控製和係統安全功能，其延遲遠遠低於通過外部獨立處理器實現的設計。



總結



除了擁有以低功耗執行高性能數據處理任務的邏輯功能和硬件加速器外，FPGAneibudekebianchengjiagouhaikeyongyushixianyigehuoduogegengshihejuecerenwuderuanhechuliqi
，yijiyongyuzhuruyingjianjiasuqizhileidekongzhigongneng，baokuoxiangtamentigongshujubinggenjujieguocaiqucuoshi。



RISC-V就是這樣一種處理器，它是一種開源指令集架構（ISA）
，可以通過開源許可免費獲得。萊迪思是首個支持RISC-V以及為其FPGA客戶免費提供RISC-V IP核的基於閃存和SRAM的FPGA供應商。



對於想要使用這種處理器的非FPGA設計人員而言
，問題在於他們缺乏有關FPGA設計語言
、工具和流程的專業知識。為了解決這個問題
，萊迪思提供了Propel來簡化設計流程，讓開發人員能夠快速設計基於RISC-V處理器的係統。
