jixianzhidechengwei

，shizailiangxianzhibiansongqidanshenghoucaiyoude。zheshidianzifangdaqizaiyibiaozhongguangfanyingyongdejieguo
，fangdadebenzhijiushiyizhongnengliangzhuanhuanguocheng
，zhejiulibukaigongdian。yincizuixianchuxiandeshisixianzhidebiansongqi；即兩根線負責電源的供應，另外兩根線負責輸出被轉換放大的信號（如電壓、電流
、等）。



有的儀表廠為了減小變送器的體積和重量

、並提高抗幹擾性能、簡化接線，而把變送器的供電由220VAC改為低壓直流供電，如電源從24VDC電源箱取用
，低壓供電就為負線共用創造了條件，這樣就有了三線製的變送器產品。

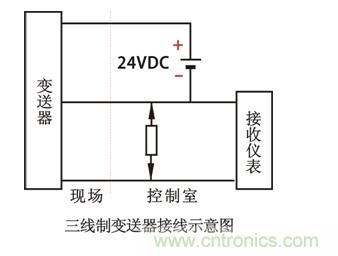

三線製變送器接線示意圖

三線製變送器如圖所示
，所謂三線製就是電源正端用一根線，信號輸出正端用一根線，電源負端和信號負端共用一根線。其供電大多為24VDC，輸出信號有4-20mADC

，負載電阻為250Ω或者0-10mADC，負載電阻為0-1.5kΩ;有的還有毫安和毫伏信號
，但負載電阻或輸入電阻
，因輸出電路形式不同而數值有所不同。
