用正確的方案抑製和計算燈具浪湧電流
發布時間：2020-04-14 責任編輯：wenwei

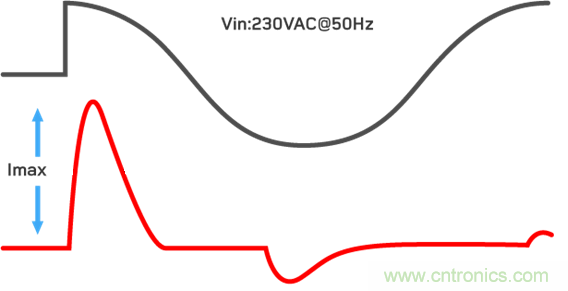

【導讀】LED燈具的高浪湧電流現已成為照明行業的一個關注點，浪湧電流指的是在極短的一段時間內進入LED燈具的輸入電流。在上電階段燈具內的LED電源可被看做一個容性器件，下圖顯示了典型的浪湧電流在帶有容性負載230Vac 50Hz AC線路輸入的變化情況。

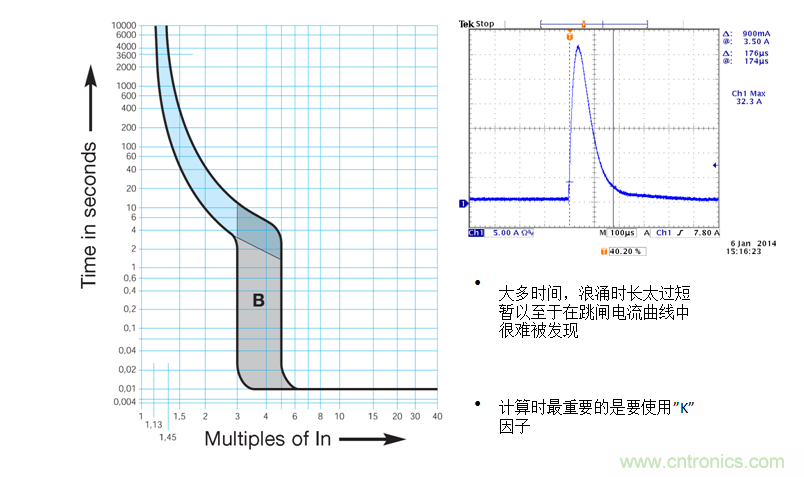

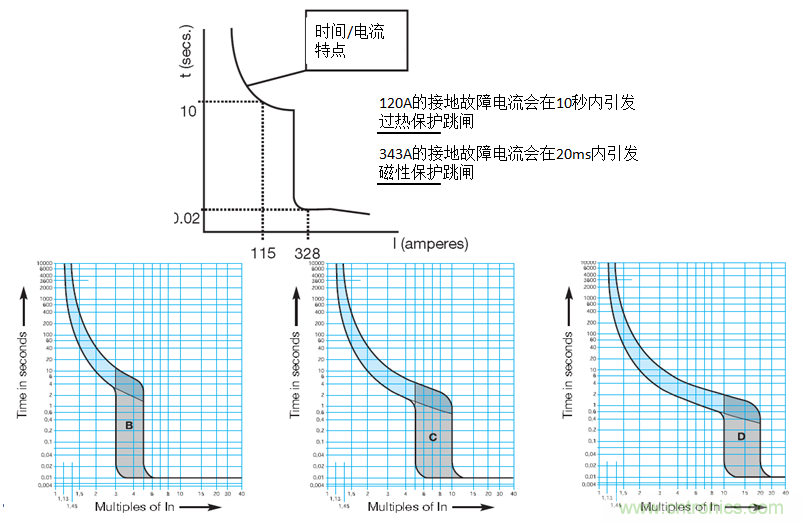

如果同時連接多個LED燈具，則最大浪湧電流及其持續時間可能會觸發微型斷路器或俗稱空開的保護。對於工業感性電器或負載應用一般建議是使用C型或D型斷路器，其能承受的浪湧數值更大。如下是一個典型的斷路器跳閘曲線，顯示了觸發一個斷路器保護所需的電流數值及持續時長。
這些曲線因製造商和類型而有所不同。根據最常用的ABB S201M係列的數據表，一般來說，B型斷路器曲線的工作範圍為3至5 In，C型為5至10 In，D型為10-14 In。

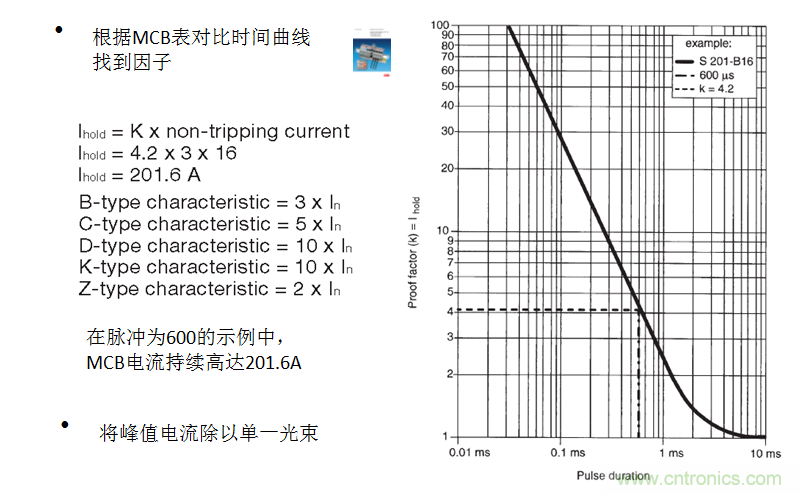

下圖是一個用以計算可以並聯多少個普通LED驅動器的關鍵曲線。

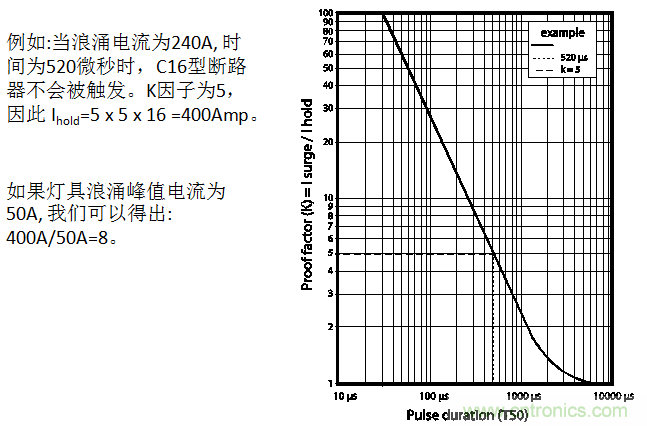

為了便於理解，下麵提供了一個典型的浪湧電流示例。

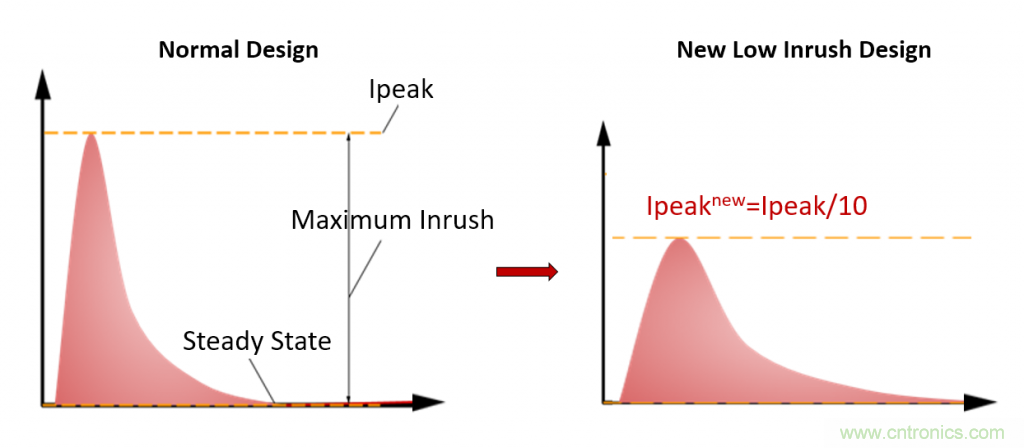

通過討論，我們知道，減小浪湧電流的最佳方式是減小峰值電流（Ipeak），或減小脈衝持續時長。 而優特電源的解決方案是將Ipeak降低到非常低的水平，並增加持續時長，這樣就不用參考K因子的值來計算對應斷路器的數量了。
當浪湧電流持續時間大於某個值，如10ms / S201M時，就不需要通過K因子來計算可以並聯多少個驅動器，這個時候參考跳閘曲線就可以了，而且此時意味著可以並聯更多的驅動。
例如，如果我們使用C型斷路器 C16和優特電源的BLD係列400W 驅動，該驅動在220Vac輸入條件下輸入電流為2A，那麼最大數量應為16x5x0.7 / 2 = 28，此處乘以0.7是為了留有一定餘量，算下來此數量幾乎是標準驅動的十倍。
目前，優特電源已經發布了200-400W低浪湧電流的驅動電源，對於功率低於200W的驅動電源，也可以使用加外部浪湧抑製器解決方案，比如優特電源的PMS係列控製器支持零浪湧電流。
