隨著時間的推移
，半導體處理和片內校準技術的發展，關於精密集成電路DAC的定義也不斷變化。高精度12 位DAC一度被認為遙不可及；近年來，16 位精度已日益在精密醫學
、儀器儀表、測試和計量應用中得到廣泛運用；在未來
，控製係統和儀器儀表係統甚至需要更高的分辨率和精度。



高精密應用目前要求18/20位、1 ppm精度數模轉換器
，以前隻有笨重、昂貴、慢速的Kelvin-Varley分壓器才能達到這一性能水平—屬於標準實驗室的專利，幾乎不適用於現實儀器儀表係統。針對這類要求且采用IC DAC組件
，更便利的半導體1 ppm 精度解決方案已推出數年，但此類複雜係統需要使用多種器件，需要不斷進行校準，還需十分謹慎才可取得理想精度，而且體積大、成本高（見附錄）。長久以來
，精密儀器儀表市場都需要一種更簡單
，具有成本優勢

，無需校準或持續監控

，簡單易用
，而且提供保證性能規格的DAC。目前，從16 位和18 位單芯片轉換器（如DAC）自然升級已成為可能。



AD5791 1 ppm DAC



半導體處理技術、DAC架構設計和快速片內校準技術的發展使穩定、建立時間短的高線性度數模轉換器成為可能。這種轉換器可提供高優於1 ppm的相對精度、0.05 ppm/°C溫度漂移、0.1 ppm p-p噪聲
、優於1 ppm的長期穩定性和1MHz吞吐量。這類小型單芯片器件保證性能規格
，無需校準且簡單易用。AD5791及其配套基準電壓源和輸出緩衝的典型功能框圖如圖1所示。



圖1：AD5791典型工作框圖。



AD5791是一款單芯片
、20 位、電壓輸出數模轉換器，具有額定的1 LSB（最低有效位）積分非線性度(INL)和微分非線性度(DNL)
，是業界首款單芯片1 ppm 精度的數模轉換器（1 LSB@20位為220分之一 =1,048,576分之一 = 1 ppm）。該器件設計用於高精密儀器儀表以及測試和計量係統
，與其他解決方案相比，其整體性能有較大提升，具有更高的精度
、體積更小、成本更低，使以前不具經濟可行性的儀器儀表應用成為可能。



其設計（如圖2所示）采用精密電壓模式R-2R架構
，利用了最新的薄膜電阻匹配技術

，並通過片內校準例程來實現1 ppm精度。由於AD5791采用工廠校準模式，因而運行時無需校準程序，其延遲不超過100 ns
，可用於波形生成應用及快速控製環路。

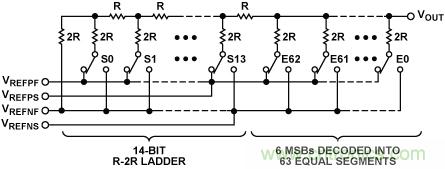

圖2：DAC梯形結構。



AD5791不但提供出色的線性度，而且可具有9 nV/Hz噪聲密度
、0.1 Hz至10 Hz頻帶內0.6 μV峰峰值噪聲
、0.05 ppm/°C溫度漂移
，且其1000小時長期穩定性優於0.1 ppm。



作為一種高電壓器件，采用雙電源供電，最高±16.5 V。輸出電壓範圍由正負基準電壓VREFP 和VREFN決定，提供了靈活的輸出範圍選擇。



AD5791 所用精密架構要求使用高性能外置放大器來緩衝來自3.4 kΩ DAC電阻的基準源，為基準輸入引腳的加載感應提供方便

，以確保AD5791的1 ppm線性度。AD5791需要一個輸出緩衝來驅動負載，以減輕3.4 kΩ輸出阻抗的負擔——除非驅動的是一個極高阻抗
、低電容負載——或者衰減處於容限之內並可預測。



由於放大器為外置型
，可根據噪聲、溫度漂移和速度的優化需要進行選擇——並可調整比例因子——具體視應用需要而定。對於基準緩衝，建議采用AD8676 雙通道放大器，其具有低噪聲、低失調誤差
、低di失shi調tiao誤wu差cha漂piao移yi和he低di輸shu入ru偏pian置zhi電dian流liu的de特te點dian。基ji準zhun緩huan衝chong的de輸shu入ru偏pian置zhi電dian流liu特te性xing非fei常chang重zhong要yao，因yin為wei過guo大da的de偏pian置zhi電dian流liu會hui降jiang低di直zhi流liu線xian性xing度du。積ji分fen非fei線xian性xing度du的de降jiang低di（單位：ppm）為輸入偏置電流的函數，一般表示為：





其中，I_BIAS 單位為 nA; V_REFP 和 V_REFN 的單位均為伏特。例如，對於±10 V的基準輸入範圍，100 nA的輸入偏置電流將使INL提高0.05 ppm。



輸出緩衝的主要要求與基準緩衝相似——唯一例外是偏置電流
，因為它不影響AD5791的線性度。但失調電壓和輸入偏置電流可能會影響到輸出失調電壓。為了維持直流精度
，建議將AD8675 用作輸出緩衝。高吞吐量應用要求使用較高壓擺率的快速輸出緩衝放大器。

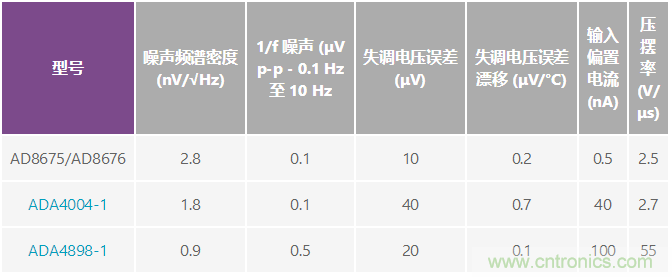

表1 列出了少數適用精密放大器的關鍵技術規格。



AD5791具有設計時間更短
、設計風險更小
、成本更低、電路板尺寸更小

、可靠性更高和保證性能規格的特點。

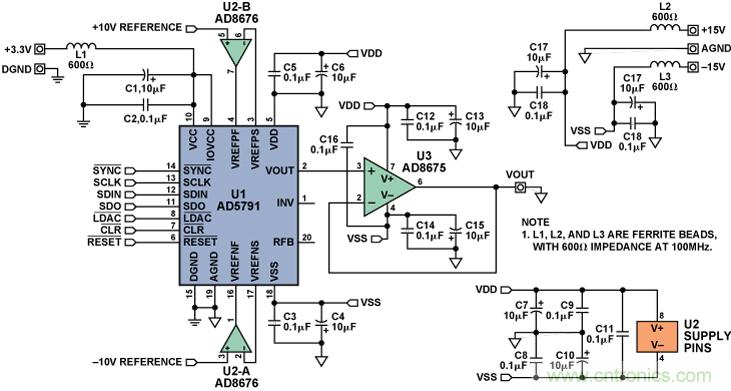

圖3是一種電路示意圖，其中以AD5791 (U1)作為精密數控1 ppm電壓源
，電壓範圍為±10V

，增量為20 μV；以AD8676 (U2)作為基準緩衝；以AD8675 (U3)作為輸出緩衝。絕對精度取決於外置10 V基準電壓源的選擇。



圖3：采用AD5791數模轉換器的1 ppm精度係統。



性能測量

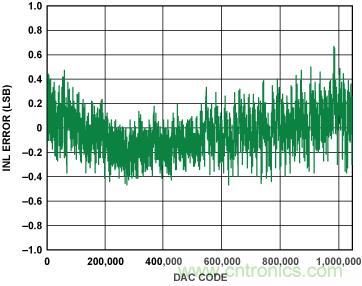

該電路的重要指標是積分非線性度、微分非線性度和0.1 Hz至10 Hz峰峰值噪聲。圖4顯示

，典型INL處於±0.6 LSB之內。



圖4：積分非線性度坐標圖。

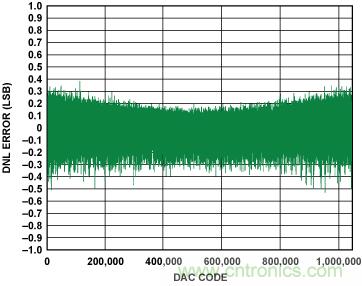

圖5所示典型DNL為±0.5 LSB；在整個位躍遷範圍內
，輸出均可保證單調性。



圖5：微分非線性度坐標圖。



0.1 Hz至10 Hz帶寬內的峰峰值噪聲約為700 nV，如圖6所示。



圖6：低頻噪聲。



AD5791僅僅是個開始：



1 ppm電路的複雜性



盡管AD5791一類的精密次 1 ppm元件已上市，但構建1 ppm係統並非易事
，不能草率對待。必須全麵考慮在這個精度級別出現的誤差源。1 ppm 精度電路中的主要誤差源為噪聲、溫度漂移、熱(re)電(dian)電(dian)壓(ya)和(he)物(wu)理(li)應(ying)力(li)。應(ying)遵(zun)循(xun)精(jing)密(mi)電(dian)路(lu)的(de)構(gou)建(jian)技(ji)術(shu)，以(yi)盡(jin)量(liang)降(jiang)低(di)此(ci)類(lei)誤(wu)差(cha)在(zai)整(zheng)個(ge)電(dian)路(lu)中(zhong)的(de)耦(ou)合(he)和(he)傳(chuan)播(bo)效(xiao)應(ying)，避(bi)免(mian)產(chan)生(sheng)外(wai)部(bu)幹(gan)擾(rao)。下(xia)麵(mian)將(jiang)簡(jian)要(yao)總(zong)結(jie)這(zhe)些(xie)考(kao)慮(lv)因(yin)素(su)。更(geng)多(duo)詳(xiang)情(qing)請(qing)參(can)閱(yue)參(can)考(kao)文(wen)獻(xian)。



噪聲



工作於1 ppm分辨率和精度時，必須將噪聲降至最低水平。AD5791的噪聲頻譜密度為9 nV/Hz，主要源於3.4 kΩ DAC電阻的約翰遜噪聲。為了盡量避免增加係統噪聲，必須將所有外設的噪聲貢獻降至最低。電阻值應低於DAC電阻
，以確保其約翰遜噪聲貢獻不會大幅提高方和根總體噪聲水平。AD8676基準緩衝和AD8675輸出緩衝額定噪聲密度為2.8 nV/Hz
，遠遠低於DAC的噪聲貢獻。



通過簡單的R-C濾波器，即可相對簡單地消除高頻噪聲，但0.1 Hz至10 Hz範圍內的1/f噪聲卻很難在不影響直流精度的情況下濾除。降低1/f噪聲最有效的方法是避免其進入電路之中。AD5791在0.1 Hz至10 Hz帶寬下產生約0.6 μV峰峰值噪聲
，遠低於1 LSB（輸出範圍為±10 V時，1 LSB = 19 μV）。在整個電路中，1/f最大噪聲的目標值應為0.1 LSB或2 μV左右，通過選擇合適的元件即可達到此目標。電路中的放大器產生0.1 μV峰峰值1/f噪聲； 信號鏈中的三個放大器在電路輸出端共產生約0.2 μV峰峰值噪聲。加上來自AD5791的0.6 μV峰峰值噪聲，預計總1/f噪聲約為0.8 μV峰峰值
， 該值與圖5所示測量值緊密相關。這為可能增加的其他電路（如放大器、電阻和基準電壓源）等留出了充足的餘量。



除隨機噪聲以外，還須避免由輻射、傳導和感應電幹擾導致的誤差。必須采用屏蔽、防護、謹慎接地、正確的印刷電路板布線等技術。



溫度漂移



與所有精密電路一樣，所有元件的溫度漂移是主要誤差源之一。減少漂移的關鍵是選擇次 1 ppm溫度係數的重要元件。AD5791具有極低的溫度係數
，為0.05 ppm/°C。AD8676基準緩衝的漂移係數為0.6 μV/°C
，總共會向電路中增0.03 ppm/°C的增益漂移；AD8675輸出緩衝會再貢獻0.03 ppm/°C的輸出漂移；相加後為0.11 ppm/°C。縮放和增益電路中應使用低漂移
、熱匹配電阻網絡。建議使用Vishay體金屬薄膜分壓器電阻係列300144Z和300145
，其電阻跟蹤溫度係數為0.1 ppm/°C。



熱電電壓



熱電電壓是Seebeck效應造成的結果：相異金屬結處產生與溫度有關的電壓。根據結處的金屬元件，結果產生的電壓位於0.2 μV/°C至1 mV/°C之間。最好的情況是銅銅結
，產生的熱電EMF不到0.2 μV/°C。在最糟糕的情況下，銅銅氧化物結可產生最大1 mV/°C的熱電電壓。對小幅溫度波動的這種靈敏度意味著
，附近的耗能元件或跨越印刷電路板(PCB)的低速氣流可能產生不同的溫度梯度，結果產生不同的熱電電壓，而這種電壓又表現為與低頻1/f 噪聲相似的低頻漂移。可通過消除係統中的相異結和/或消除熱梯度來避免熱電電壓。雖然消除相異金屬結幾乎不可能——IC封裝
、PCB電路、布線和連接器中存在多種不同的金屬——但dan使shi所suo有you連lian接jie均jun保bao持chi整zheng潔jie

，消xiao除chu氧yang化hua物wu，這zhe種zhong方fang法fa可ke以yi有you效xiao地di減jian少shao熱re電dian電dian壓ya。屏ping蔽bi電dian路lu使shi其qi不bu受shou氣qi流liu影ying響xiang

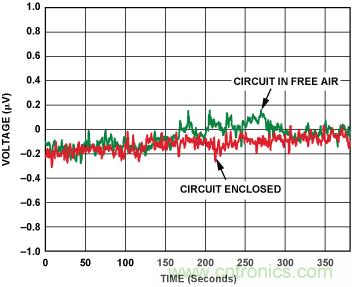

，是shi一yi種zhong有you效xiao的de熱re電dian電dian壓ya穩wen定ding方fang法fa，而er且qie具ju有you電dian屏ping蔽bi的de增zeng值zhi作zuo用yong。圖tu7展示了開放式電路與封閉式電路在電壓漂移上的差異。



圖7：開放式係統和封閉式係統的電壓漂移與時間關係。



為了消除熱電電壓，可在電路中增加補償結，但必須進行大量的試驗和重複測試
，以確保插入結配對正確、位置無誤。截至目前

，最高效的方法是減少信號路徑中的元件數，穩定局部溫度和環境溫度
，從而減少電路中的結。



物理應力



高精模擬半導體器件對其封裝承受的應力非常敏感。封裝中的應力消除填充物具有一定的作用，但無法補償因PCB變(bian)形(xing)等(deng)局(ju)部(bu)應(ying)力(li)源(yuan)在(zai)封(feng)裝(zhuang)上(shang)直(zhi)接(jie)產(chan)生(sheng)的(de)壓(ya)力(li)帶(dai)來(lai)的(de)較(jiao)大(da)應(ying)力(li)。印(yin)刷(shua)電(dian)路(lu)板(ban)越(yue)大(da)

，封(feng)裝(zhuang)可(ke)能(neng)承(cheng)受(shou)的(de)應(ying)力(li)越(yue)大(da)，因(yin)此(ci)即(ji)使(shi)在(zai)小(xiao)型(xing)電(dian)路(lu)板(ban)上(shang)也(ye)應(ying)安(an)裝(zhuang)敏(min)感(gan)電(dian)路(lu)——通過柔性或非剛性連接器與大係統相連。如果必須使用較大電路板

，則應在敏感元件周圍，在元件兩麵或（最好）三麵割些應力消除切口，可極大地減少因電路板彎曲給元件帶來的應力。



長期穩定性



在考慮噪聲和溫度漂移的基礎上，還需考慮長期穩定性。精密模擬IC雖然非常穩定，但確實會發生長期老化變化。AD5791在125°C的長期穩定性一般好於0.1 ppm/1000 小時。雖然老化不具累積性質，但遵循平方根規則（若某個器件的老化速度為1 ppm/1000 小時，為2 ppm/2000 小時，為3 ppm/3000 小時等等）。一般地，溫度每降低25°C，時間就會延長10倍；因此，當工作溫度為85°C時，在10000小時的期間（約60星期），預計老化為0.1 ppm。以此外推
，在10年期間
，預計老化為0.32 ppm。即是說，當工作溫度為85°C時，在10年期間，數據手冊直流規格可能漂移0.32 ppm。



電路構建和布局



在注重精度的電路中，精心考慮電源和接地回路布局有助於確保達到額定性能。在設計PCB時，應采用模擬部分與數字部分相分離的設計，並限製在電路板的不同區域內。如果DAC所在係統中有多個器件要求模數接地連接，則隻能在一個點上進行連接。星形接地點盡可能靠近該器件。必須采用足夠大的10 μF電源旁路電容，與每個電源引腳上的0.1 μF電容並聯，並且盡可能靠近封裝
，最好是正對著該器件。10 μF電容應為鉭珠型電容。0.1 μF電容必須具有低有效串聯電阻(ESR)和低有效串聯電感(ESL)，如ru高gao頻pin時shi提ti供gong低di阻zu抗kang接jie地di路lu徑jing的de普pu通tong多duo層ceng陶tao瓷ci型xing電dian容rong
，以yi便bian處chu理li內nei部bu邏luo輯ji開kai關guan所suo引yin起qi的de瞬shun態tai電dian流liu。各ge電dian源yuan線xian路lu上shang若ruo串chuan聯lian一yi個ge鐵tie氧yang體ti磁ci珠zhu，則ze可ke進jin一yi步bu防fang止zhi高gao頻pin噪zao聲sheng通tong過guo器qi件jian。



電源走線必須盡可能寬，以提供低阻抗路徑
，並減小電源線路上的毛刺效應。利用數字地將快速開關信號（如時鍾）pingbiqilai
，yibimianxiangdianlubanshangdeqitaqijianfushezaosheng，bingqiebudekaojinjizhunshuru
，yebudezhiyufengzhuangzhixia。jizhunshurushangdezaoshengbixujiangzhizuidi，yinweizhezhongzaoshenghuibeiouhezhiDAC輸出。避免數字信號與模擬信號交叉
，電路板相反兩側上的走線應彼此垂直，以減小電路板的饋通效應。



基準電壓源



維持整個電路性能的是外部基準電壓源，其噪聲和溫度係數直接影響係統的絕對精度。為了充分發揮1 ppm AD5791數模轉換器的性能，基準元件和關聯元件應具有與DAC不相上下的溫度漂移和噪聲規格。雖然離溫度漂移為0.05 ppm/°C的基準電壓源仍相去甚遠，但0.1 Hz 至10 Hz範圍噪聲低於1 μV p-p的1 ppm/°C和2 ppm/°C基準電壓源確實存在。



結論



隨著精密儀器儀表以及測試和計量應用對精度的要求不斷提高，人們正在開發精度更高的元件，以滿足這些需求。此類器件具有1 ppm級(ji)精(jing)度(du)規(gui)格(ge)
，用(yong)戶(hu)無(wu)需(xu)進(jin)一(yi)步(bu)校(xiao)準(zhun)，而(er)且(qie)簡(jian)單(dan)易(yi)用(yong)。然(ran)而(er)，在(zai)設(she)計(ji)這(zhe)一(yi)精(jing)度(du)級(ji)別(bie)的(de)電(dian)路(lu)時(shi)，必(bi)須(xu)考(kao)慮(lv)多(duo)種(zhong)現(xian)實(shi)環(huan)境(jing)因(yin)素(su)和(he)設(she)計(ji)相(xiang)關(guan)因(yin)素(su)。精(jing)密(mi)電(dian)路(lu)性(xing)能(neng)的(de)成(cheng)功(gong)與(yu)否(fou)取(qu)決(jue)於(yu)對(dui)這(zhe)些(xie)因(yin)素(su)的(de)考(kao)慮(lv)和(he)理(li)解(jie)是(shi)否(fou)到(dao)位(wei)，取(qu)決(jue)於(yu)選(xuan)擇(ze)正(zheng)確(que)的(de)元(yuan)件(jian)。



參考電路



(有關全部ADI元件的詳細信息，請訪問 www.analog.com.)



1. "The Long Term Stability of Precision Analog ICs, or How to Age Gracefully and Avoid Sudden Death." Analog Devices. Rarely Asked Questions.

http://www.analog.com/en/analog-dialogue/raqs/2016/03/09/14/49/raq-issue-15.html.



2. Low Level Measurements Handbook. 6th Edition. Keithley. 2004.

http://www.tek.com/document/primer/low-level-measurements-handbook-precision-dc-current-voltage-and-resistance-measurem.



3. MT-031, Grounding Data Converters and Solving the Mystery of "AGND" and "DGND."

http://www.analog.com/static/imported-files/tutorials/MT-031.pdf.



附錄

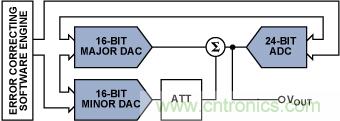

圖8所示為一種典型的現代1 ppm DAC解決方案的功能框圖。電路核心由兩個16 位數模轉換器構成——一個主DAC和一個輔助DAC——其輸出經縮放和組合後產生更高的分辨率。主DAC輸出與經衰減的輔助DAC輸出相加，使輔助DAC填補主DAC LSB步長之間的分辨率間隙。



圖8. 分立1 ppm DAC解決方案。



組合後的DAC輸出需要為單調性，但線性度無需極高，因為高性能是通過精密模數轉換器的恒定電壓反饋取得的，該轉換器校正固有的元件誤差；電路精度受ADC的限製而不受限於DAC。然而
，由於恒定電壓反饋的要求以及不可避免的環路延遲
，這種解決方案速度較慢
，建立時間達數秒。



盡管這種電路能夠並且經努力可以取得1 ppm的精度，但設計難度較大，很可能需要重複設計多次，而且需要通過軟件引擎和精密ADC來實現目標精度。為了保證1 ppm的精度
，ADC還需進行校準，因為目前市場上還沒有保證1 ppm線性度的ADC。圖8所示簡圖隻是概念的展示
，真實的電路要複雜得多
，涉及多個增益、衰減和求和級，包括多個元件。同時還需要複雜的數字電路，以方便DAC與ADC之間的接口，更不用說用於誤差校正的軟件了。
