為什麼我們需要針對HDMI設計高浪湧保護？



絕大部分工程師在設計時，都會為HDMI接口加上ESD保護，這是因為HDMI接口經常裸露在外

，並且對靜電十分敏感。但與此同時，浪湧保護設計往往容易被忽略，而成為破壞係統的重要原因。



namejiujingshenmeshilangyong
，yijiweishenmewomenxuyaozhenduilangyongshejibaohucuoshine？guangyishangjiang
，langyongjiushidianyahuozhedianliuzaishunjianchuxiandechaoguofengzhidexianxiang。langyongfashengdeshijianwangwanghenduan
，danjuliedemaichongchanshengdenengliangwangwanghuiduixitongchanshengjidadechongji。



針對HDMI接口
，高浪湧形成的原因有很多，但最主要的因素來自於較長的HDMI線纜，以及閃電。這些因素產生的能量一般會比靜電產生的要大，所以相對而言也更需要良好的保護。



那麼有些同學會有疑惑
，針對哪些應用場景的HDMI接口更可能麵對如上所說的長線纜
、閃電等造成的高浪湧的情況呢？我們就拿樓宇自動化監控作為例子
，IPwangluojiankongshexiangtouwangwangbeianfangzaishineiwaidegegequyu，suoyitongshitamenxuyaoduichangxianlanheshandianjinxingfanghu。dangran，womenyehuijianyixiaofeileichanpin，youqishidianshi、筆記本電腦
、電視機頂盒等，在設計的時候加入高浪湧防護，想像一下
，在一些環境裏，比如酒店以及某些私人住宅，人們會把HDMI接口安置在牆上，通過牆內走線到對應的設備。所以牆內的走線相對而言也會很長。這就需要浪湧保護來防止消費者使用長線纜導致HDMI接口的損壞。



IEC-61000-4-5 標準



IEC 61000-4-5 是國際電氣委員會（International Electrotechnical Commission）發布的關於浪湧保護的相關標準。你可以參考如下的圖示來理解IEC對於靜電IEC 61000-4-2和浪湧IEC 61000-4-5的(de)標(biao)準(zhun)的(de)區(qu)別(bie)。靜(jing)電(dian)現(xian)象(xiang)相(xiang)比(bi)而(er)言(yan)有(you)更(geng)高(gao)的(de)電(dian)流(liu)尖(jian)峰(feng)，但(dan)是(shi)浪(lang)湧(yong)保(bao)護(hu)標(biao)準(zhun)需(xu)要(yao)應(ying)對(dui)更(geng)長(chang)時(shi)間(jian)和(he)更(geng)高(gao)能(neng)量(liang)的(de)衝(chong)擊(ji)，這(zhe)也(ye)要(yao)求(qiu)了(le)更(geng)高(gao)等(deng)級(ji)的(de)保(bao)護(hu)。

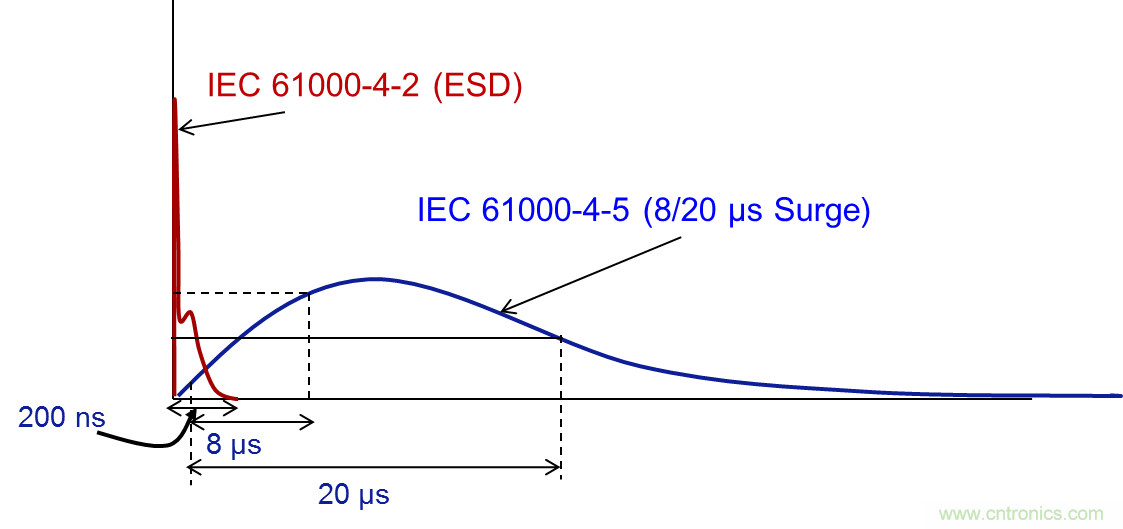

圖1. 靜電和浪湧電流波形示意圖



在此我們推薦TI的ESD204這顆物料，用來應對HDMI的高浪湧保護場景
，具體的介紹如下：



ESD204 介紹



ESD204 是一種雙向 TVS ESD 保護二極管陣列，可為 HDMI 和 USB 提供高達 5.5A (8/20µs) 的浪湧保護。ESD204 的額定 ESD 衝擊消散值達到了 IEC 61000-4-2（4 級）國際標準中規定的最高水平。



ESD204 在實際HDMI保護中的表現



首先我們要測試增加了ESD204保護二極管以後，會不會對係統的信號傳遞產生影響。HDMI 2.0一致性測試包括測試VL，上升時間和下降時間，線對和線對內偏斜
，差分電壓，時鍾占空比
，時鍾抖動，數據眼圖和差分阻抗。



實驗結果表明，ESD204通過了HDMI 2.0一致性測試的所有測試。 這裏的圖2展示了測試眼圖的結果。 我們可以看到ESD204足夠強大，足以支持保持HDMI信號完整性。

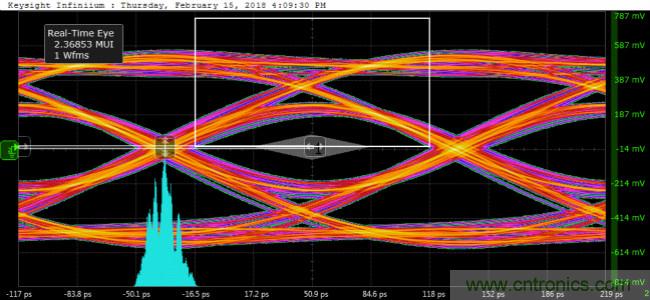

圖2. 眼圖測試結果



HDMI保護芯片對比



您可能對TI究竟有哪些HDMI保護芯片感到好奇
，那麼究竟如何選擇完全符合我的要求的保護芯片？



表1列出了我們推薦的三顆HDMI接口保護芯片，您可以作為對比參考。

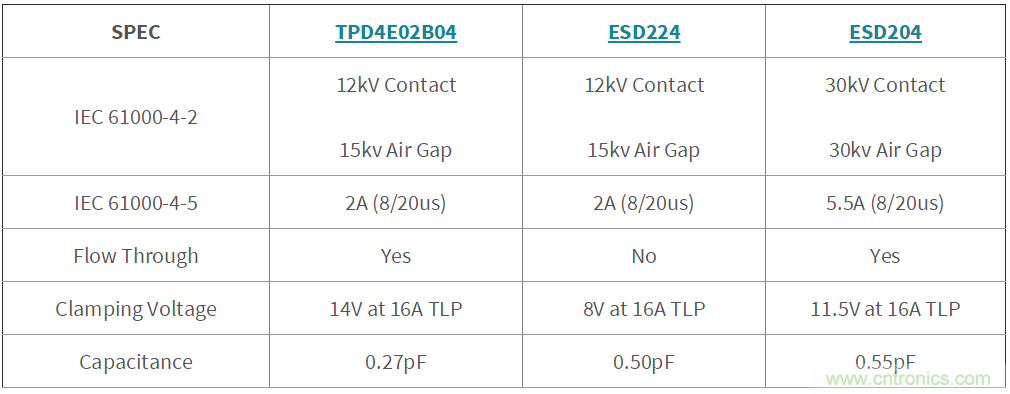

表 1. 參數對比



從上表中可以明顯看出，這三款不同的芯片都有他們各自的優勢，也覆蓋了不同的HDMI保護場景。



如果你對係統總電容要求很高，並且需要傳輸非常高速率的信號
，那麼低電容的TPD4E02B04會是很好的選擇。另外
，TPD4E02B04有DQA封裝，可以幫助你更好的保持信號完整度。



當然，其實這三款芯片的電容都足以滿足HDMI 2.0要求的信號速率傳輸標準。但如果您的係統對高電壓非常敏感，那麼ESD224會是您的好選擇。因為ESD224有更低的鉗位電壓
，可以在產生浪湧、靜電時幫您把係統衝擊電壓鉗在更低的位置。



至於本篇的主角ESD204
，我們當然是推薦您使用在更高浪湧的場景。如之前所言，長線纜


、閃電等因素都是高浪湧的潛在誘發因素。而ESD204針對IEC61000-4-5標準可以做到5.5A (8/20 us) 的防護，是您HDMI等接口浪湧防護的不二選擇！
